Cáp lập trình PLC Siemens S7-200/300/400 mã 6ES7972-0CB20-0XA0

Cáp lập trình PLC Siemens S7-200/300/400 mã 6ES7972-0CB20-0XA0

702.000₫

Đã bán: 28

Mã sản phẩm : 6ES7972-0CB20-0XA0

Hãng sản xuất: Amsamotion

Ứng dụng: lập trình PLC Siemens S7-200/300/400/MPI

Chiều dài cáp: 2.5 m

Đầu vào: 5.4 V

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả

Cáp lập trình PLC Siemens S7-200/300/400 mã 6ES7972-0CB20-0XA0 là loại cáp chuyên dụng để kết nối máy tính với các bộ lập trình điều khiển logic khả trình (PLC) của Siemens dòng S7-200, S7-300, và S7-400. Cáp này giúp người dùng có thể lập trình, cấu hình và giám sát hoạt động của PLC một cách dễ dàng và chính xác.

Thông số kỹ thuật chính

Tên sản phẩm: Cáp lập trình Siemens S7-200/300/400.
Mã sản phẩm: 6ES7972-0CB20-0XA0.
Loại cáp: USB to MPI/DP (MPI: Multi-Point Interface, DP: Profibus DP).
Chiều dài cáp: Thường khoảng 3m.
Giao tiếp:
- Đầu USB: Kết nối với máy tính (cổng USB Type A).
- Đầu MPI/DP: Kết nối với cổng truyền thông trên PLC Siemens (cổng MPI/DP).
Tương thích: Dùng cho PLC Siemens dòng S7-200, S7-300, S7-400.
Chức năng: Hỗ trợ lập trình, cấu hình và chẩn đoán hệ thống PLC Siemens qua cổng giao tiếp MPI/Profibus.

Ứng dụng

Cáp 6ES7972-0CB20-0XA0 thường được sử dụng trong các ứng dụng:

Lập trình PLC Siemens: Cho phép tải chương trình điều khiển từ máy tính xuống các PLC dòng S7-200, S7-300, và S7-400 để cấu hình và điều khiển các hệ thống tự động hóa.
Giám sát và chẩn đoán lỗi: Giúp người dùng theo dõi hoạt động của hệ thống PLC, phát hiện lỗi và thực hiện các thao tác sửa lỗi khi cần thiết.
Cấu hình và tinh chỉnh hệ thống: Điều chỉnh thông số và tối ưu hóa hiệu suất của hệ thống PLC trong các dây chuyền sản xuất và ứng dụng tự động hóa công nghiệp.

Đặc điểm nổi bật

Tương thích đa dòng PLC Siemens: Được thiết kế để hỗ trợ lập trình và cấu hình cho các dòng PLC S7-200, S7-300, và S7-400, giúp kỹ sư tiết kiệm thời gian và dễ dàng kết nối với các hệ thống khác nhau.
Chuyển đổi từ USB sang MPI/Profibus: Cáp tích hợp chuyển đổi tín hiệu từ USB sang MPI/Profibus, giúp máy tính hiện đại dễ dàng kết nối với PLC Siemens qua cổng giao tiếp MPI/DP.
Kết nối ổn định và tin cậy: Đảm bảo quá trình truyền tải dữ liệu lập trình, giám sát và chẩn đoán diễn ra nhanh chóng, ổn định và đáng tin cậy trong môi trường công nghiệp.
Sử dụng dễ dàng: Cáp được thiết kế để dễ sử dụng với máy tính và phần mềm lập trình Siemens như STEP 7 hoặc TIA Portal.

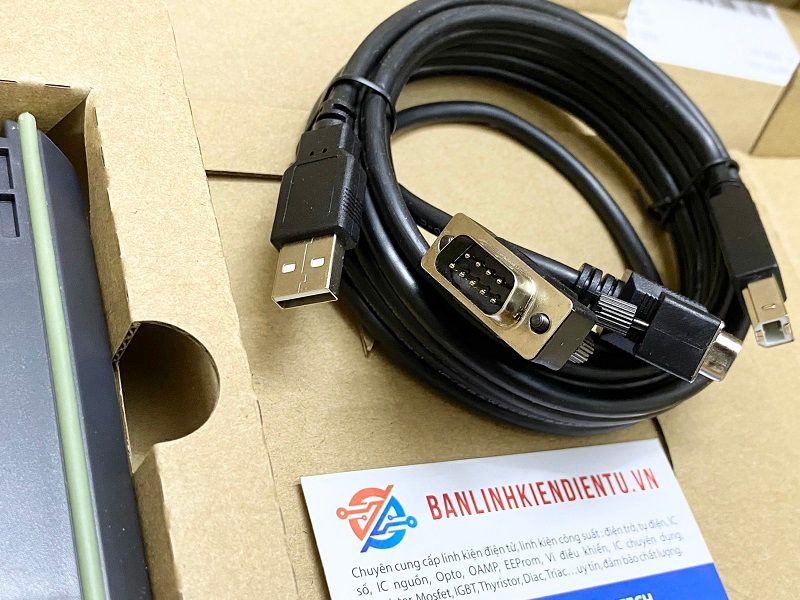

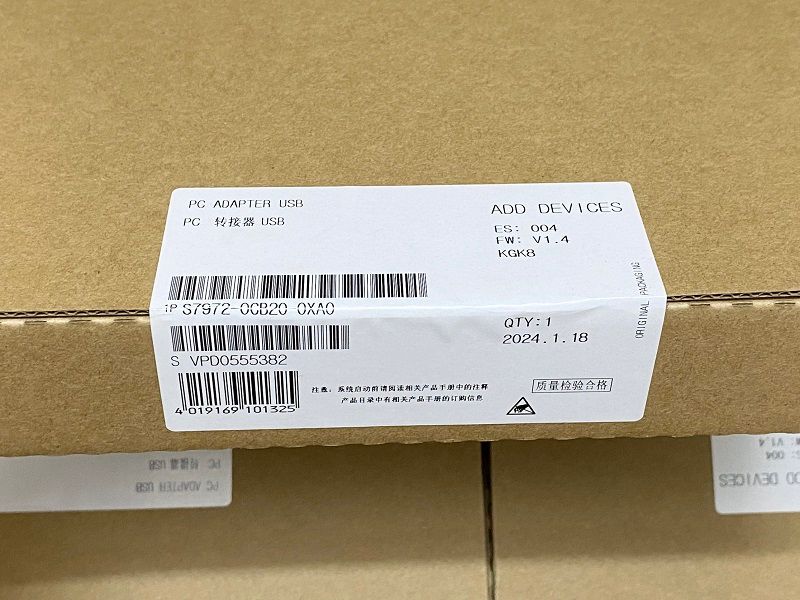

6ES7972 0CB20 0XA0 cho Siemens S7 200 300 400 4 — 6ES7972-0CB20-0XA0 cho Siemens S7-200/300/400

Hướng dẫn sử dụng

Bước 1: Kết nối cáp

Cắm đầu USB của cáp vào cổng USB trên máy tính.
Kết nối đầu MPI/DP vào cổng giao tiếp trên PLC Siemens S7-200/300/400.

Bước 2: Cài đặt trình điều khiển (driver)

Cài đặt driver của cáp nếu máy tính chưa tự nhận diện được. Driver có thể tải từ trang web của Siemens hoặc đi kèm theo sản phẩm.

Bước 3: Sử dụng phần mềm lập trình

Mở phần mềm lập trình STEP 7 hoặc TIA Portal của Siemens để tiến hành lập trình, cấu hình và giám sát hệ thống PLC.

Bước 4: Lập trình và giám sát

Sau khi kết nối thành công, bạn có thể tải chương trình xuống PLC, cấu hình các thông số hoạt động, giám sát và chẩn đoán lỗi hệ thống.

Sản phẩm Bao Gồm:

1 x Cáp Lập Trình PLC
1 x Adapter
1 x Bộ Chuyển Đổi Cáp

Những lưu ý khi giao tiếp giữa OCB20 và PLC S7-200 của Siemens

1. Xác nhận hệ thống máy tính của bạn là gì. Nếu là XP, phần mềm Micro / WIN của S7-200 tốt nhất nên là V4.0SP4 trở lên; nếu là WN7, phần mềm S7-200 Micro / WIN phải là V4.0SP9 hoặc ở trên, và ngôn ngữ phần mềm Tốt nhất nên đổi sang tiếng Trung (vì CN PLC phải cần tiếng Trung).

2. Nếu máy bạn cài phần mềm Siemens S7-300 và phiên bản trên V5.5SP2 thì cáp OCB20 không cần cài driver, phần mềm sẽ có driver riêng (V5.4 cần cài driver ). Chỉ khi phần cứng được cài đặt và ba đèn báo màu xanh lá cây trên cáp đều bật trong trình quản lý thiết bị, điều đó có nghĩa là trình điều khiển đã được cài đặt thành công và hai đèn này là không đủ.

3. Về việc lựa chọn thỏa thuận giao tiếp giữa cáp OCB20 và S7-200PLC, một số khách hàng có thể lựa chọn thỏa thuận cáp PC / PPI do nhầm lẫn dẫn đến không kết nối được cáp và phải trả lại sản phẩm do cáp bị hỏng. (Trên thực tế, thỏa thuận PC / PPI là một thỏa thuận đặc biệt cho cáp S7-200PLC và các loại cáp tương ứng của nó là 3CB30, 3DB30 và USB-PPI). Hãy nhớ rằng cáp OCB20 được sử dụng trên S7-200PLC và phải chọn thỏa thuận PC ADAPTOR (PPI), nếu không kết nối sẽ không thành công.

4. Khi tốc độ truyền thực tế của PLC khác với tốc độ truyền của chương trình phần mềm máy tính (ví dụ: chương trình cũ được tải xuống PLC mới), tốc độ truyền của PLC S7-200 được tìm kiếm ở phía bên trái của hình sau là 9,6K, và phía bên phải đang chờ tải xuống Chương trình PLC, tốc độ truyền của nó là 19,2 K,

Khi chương trình gốc đang chờ ở bên phải được tải xuống PLC, cáp OCB20 không kết nối được và không thể tìm kiếm S7-200PLC. Trong trường hợp này, bạn có thể nghĩ rằng cáp lại bị hỏng hoặc không ổn định. Hehe, cáp không bị đứt, vì cáp OCB20 sẽ không tự động dò từ 9.6 đến 187.5. Tốc độ truyền của PLC chúng ta tìm thấy bên trái là 9.6, khi chúng ta tải chương trình bên phải về PLC thì PLC sẽ Tốc độ truyền đã trở thành 19,2 và cáp đã được đặt thành 9,6 trước đó, vì vậy nó không thể tìm thấy PLC hiện tại và đã xảy ra lỗi giao tiếp. Với hình ảnh sau:

Nếu sự cố trên xảy ra, bạn chỉ cần thay đổi tốc độ truyền ban đầu của PLC từ 9,6 thành 19,2 hoặc tốc độ truyền tương ứng thực tế trong “Đặt giao diện PG / PC” để tìm thấy PLC. Tưởng chừng như rất đơn giản nhưng nhiều khách hàng lại có xu hướng bỏ qua điểm này, dẫn đến việc cáp nối không liên lạc được.

5. Theo dõi sự cố ngắt kết nối. Hầu hết các sự cố này đều liên quan đến biến tần, đầu nối AC, dừng khởi động servo và bật-tắt trong hộp phân phối. Giải pháp nên sử dụng cáp cách ly. Trong quá trình nối dây ban đầu, dòng điện yếu Cố gắng tách hệ thống dây điện khỏi nguồn điện mạnh, và không trộn chúng với nhau. Dòng điện mạnh đi vào thiết bị phải được nối đất, PLC và máy tính cũng phải được nối dây. Một số đường lập trình bị cháy do không có nối đất và đường dây tạo thành chênh lệch tiềm năng làm cháy cáp lập trình và giao tiếp PLC Hải cảng. Nếu không gian cho phép, một bộ lọc nguồn có thể được thêm vào để cải thiện nhiễu trong mạch

Tổng kết

Cáp lập trình Siemens S7-200/300/400 mã 6ES7972-0CB20-0XA0 là công cụ quan trọng giúp các kỹ sư tự động hóa dễ dàng lập trình, giám sát và bảo trì hệ thống PLC Siemens. Với khả năng chuyển đổi từ USB sang MPI/DP, cáp này cung cấp một giải pháp kết nối mạnh mẽ và tin cậy, giúp người dùng làm việc hiệu quả với các hệ thống điều khiển tự động.
