C1094G uPC1094G IC nguồn SOP-14

38.000₫

Đã bán: 6

Mã sản phẩm :C1094G

Loại linh kiện: IC nguồn

Kiểu chân: SOP-14

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T10-11

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

Mô tả

🔷 1. GIỚI THIỆU VỀ C1094G / uPC1094G – IC NGUỒN SOP-14

C1094G hay uPC1094G là IC điều khiển nguồn xung PWM (Switching Power Supply Controller), thường dùng trong nguồn TV, màn hình, đầu DVD, adapter và thiết bị điện tử dân dụng.

C1094G 11 1
IC này do NEC / Renesas sản xuất, thuộc dòng PWM Controller tích hợp đầy đủ bảo vệ và hoạt động ổn định trong dải tần thấp – trung bình.

IC được thiết kế để điều khiển transistor công suất ngoài (MOSFET/BJT), cung cấp xung PWM chính xác, có khả năng điều chỉnh hồi tiếp điện áp và dòng, giúp tạo nguồn DC ổn định, hiệu suất cao.

C1094G

🔷 2. CẤU TẠO

Bên trong IC C1094G / uPC1094G gồm các khối chức năng chính:

Bộ tạo dao động nội (Oscillator).
Mạch khuếch đại sai số (Error Amplifier).
Mạch điều chế độ rộng xung PWM (PWM Comparator).
Mạch khởi động (Start-up Circuit).
Mạch giới hạn dòng và bảo vệ quá áp (Overcurrent / Overvoltage Protection).
Mạch khuếch đại tín hiệu ra (Output Driver).
Mạch hồi tiếp ổn áp (Feedback).

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp hoạt động (VCC)	9V – 20V
Điện áp khởi động	13.5V typ
Dòng tiêu thụ	6mA typ
Tần số dao động	50kHz – 100kHz
Điện áp ngõ ra (OUT)	0 – 5V PWM
Nhiệt độ hoạt động	-20°C → +125°C
Kiểu đóng gói	SOP-14
Ứng dụng	TV, Monitor, Adapter, Nguồn công suất nhỏ 15–60W

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (SOP-14)

so do chan uPC1094G

Sơ đồ chân (nhìn từ phía trên IC):

Chân	Ký hiệu	Chức năng ngắn gọn
1	DT_CONTROL	Dead-time control — điều chỉnh dead-time (thời gian tắt giữa các xung)
2	FB	Feedback — ngõ hồi tiếp điện áp đầu ra (từ opto/TL431)
3	OCS	Over-Current Sense — ngõ cảm biến giới hạn dòng
4	NC	No Connect — không kết nối
5	CT	Timing Capacitor — tụ xác định thời gian/dao động (kết hợp RT)
6	RT	Timing Resistor — điện trở xác định tần số (kết hợp CT)
7	GND	Ground — mass mạch
8	VCC	VCC — cấp nguồn cho IC
9	COLLECTOR	Collector của driver đầu ra (kết nối transistor/MOSFET ngoài)
10	OUTPUT	Output — ngõ ra điều khiển (thường là drive cho transistor)
11	EMITTER	Emitter của driver đầu ra (tham chiếu với GND hoặc return driver)
12	NC	No Connect — không kết nối
13	REMOTE_CONTROL	Remote control — ngõ điều khiển từ xa (bật/tắt hoặc chế độ standby)
14	VREF	Reference voltage — điện áp tham chiếu nội (ví dụ 5V)

(Lưu ý: Một số phiên bản chỉ dùng 10–12 chân chính, tùy nhà sản xuất.)

🔷 5. CHỨC NĂNG LINH KIỆN

Điều khiển PWM chính xác, tần số cố định, thích hợp cho nguồn Flyback / Forward.
Giới hạn dòng tức thời (OCP) qua chân IS hoặc CS.
Bảo vệ quá áp (OVP) và ngắn mạch.
Điện áp tham chiếu 5V ổn định nội bộ để cấp cho mạch hồi tiếp.
Tự động tắt nguồn khi điện áp vượt ngưỡng an toàn.
Có thể hoạt động với MOSFET hoặc transistor công suất ngoài.

🔷 6. ỨNG DỤNG

Bộ nguồn TV, màn hình LCD, LED.
Adapter nguồn 12V / 24V / 5V.
Nguồn standby trong thiết bị điện tử.
Mạch nguồn công suất nhỏ (15–60W).
Các mạch chuyển đổi AC/DC kiểu Flyback hoặc Forward.

mach ung dung tieu bieu uPC1094G

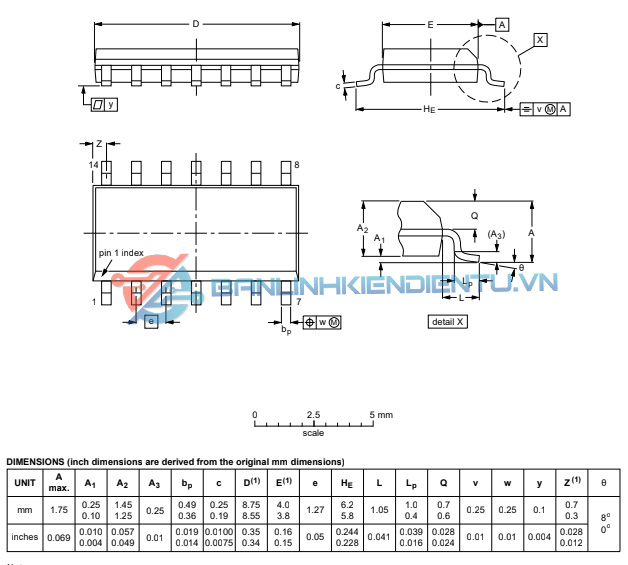

🔷 7. KÍCH THƯỚC (SOP-14)

Ký hiệu	Kích thước (mm)
Chiều dài tổng	8.7
Chiều rộng tổng	6.0
Chiều cao	1.6
Bước chân (Pitch)	1.27
Khoảng cách hàng chân	7.62

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Bước 1: Kiểm tra thông mạch

Đo giữa VCC – GND: không được chạm.
Đo OUT – GND: có trở kháng cao, không thông hai chiều.

Bước 2: Cấp thử nguồn ngoài

Cấp 12–15VDC vào VCC – GND, kiểm tra có điện áp 5V tại Vref → IC hoạt động.
Dùng dao động ký kiểm tra xung PWM ra tại chân OUT (khoảng 50–100kHz).

Bước 3: Khi gắn trên mạch thật
