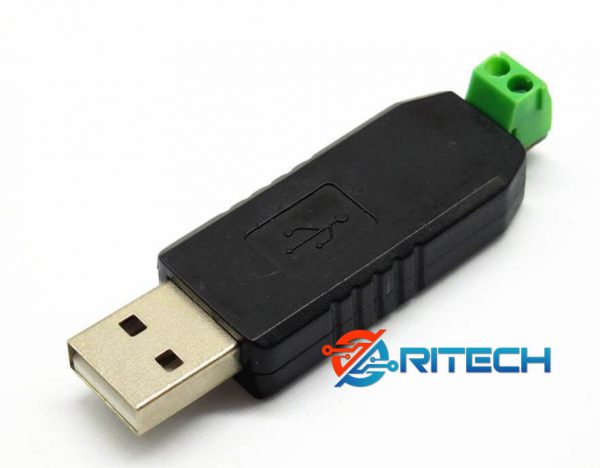

Bộ chuyển đổi USB to RS485 tốc độ cao, nhỏ gọn

Bộ chuyển USB to RS485 được sử dụng để giao tiếp giữa máy tính và các thiết bị sử dụng chuẩn giao tiếp RS4

1. Giới Thiệu bộ chuyển đổi USB to RS485 tốc độ cao

Bộ chuyển đổi USB to RS485 là một giải pháp giúp người dùng kết nối các thiết bị có cổng RS485 (chẳng hạn như bộ điều khiển PLC, thiết bị đo lường, hệ thống giám sát) với máy tính hoặc thiết bị có cổng USB. Với ưu điểm về kích thước nhỏ gọn, dễ dàng cài đặt và sử dụng, bộ chuyển đổi này là một công cụ lý tưởng cho việc truyền tải dữ liệu tốc độ cao trong các ứng dụng công nghiệp hoặc tự động hóa.

• Ứng dụng chính: Kết nối máy tính, bộ điều khiển PLC, thiết bị giám sát, và các thiết bị khác sử dụng RS485 với máy tính hoặc hệ thống giám sát sử dụng cổng USB.

• Đặc điểm nổi bật: Kích thước nhỏ gọn, tốc độ truyền dữ liệu cao, dễ dàng sử dụng mà không cần phần mềm phức tạp, phù hợp cho các hệ thống điều khiển và giám sát yêu cầu giao tiếp RS485.

---

2. Cấu Tạo

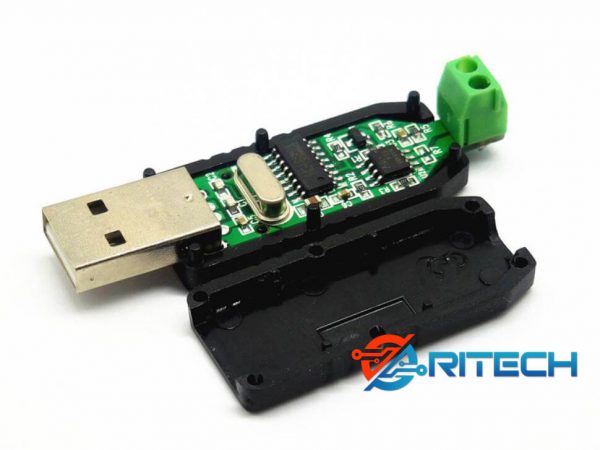

Bộ chuyển đổi USB to RS485 thường có cấu tạo cơ bản như sau:

• Chip xử lý chuyển đổi (Transceiver): Thường sử dụng các chip chuyển đổi RS485 phổ biến như FTDI FT232, Prolific PL2303 hoặc các chip tương tự, để thực hiện chuyển đổi dữ liệu giữa giao tiếp USB và RS485.

• Cổng USB (Type A hoặc Type B): Cổng kết nối với máy tính hoặc thiết bị có giao tiếp USB.

• Cổng RS485 (DB9 hoặc Terminal Block): Cổng kết nối với các thiết bị sử dụng giao thức RS485, thường là đầu nối dạng DB9 hoặc đầu nối cắm dây (terminal block) để kết nối với thiết bị công nghiệp.

• Đèn LED báo hiệu: Đèn LED giúp người dùng dễ dàng kiểm tra tình trạng hoạt động của bộ chuyển đổi, chẳng hạn như khi có tín hiệu kết nối hoặc khi đang truyền dữ liệu.

• Vỏ bảo vệ: Vỏ bọc nhựa hoặc kim loại bảo vệ các linh kiện bên trong và chống nhiễu tín hiệu từ bên ngoài.

---

3. Thông Số Kỹ Thuật

Dưới đây là các thông số kỹ thuật của bộ chuyển đổi USB to RS485 tốc độ cao:

• Giao tiếp USB: USB 2.0 Full-Speed hoặc USB 3.0, tốc độ truyền tải tối đa 12 Mbps.

• Giao tiếp RS485: Tốc độ truyền dữ liệu lên tới 1 Mbps (có thể thay đổi tùy vào từng bộ chuyển đổi).

• Điện áp hoạt động: 5V DC từ cổng USB.

• Tốc độ truyền: Hỗ trợ các tốc độ truyền thông như 9600 bps, 19200 bps, 38400 bps, 115200 bps, 1 Mbps.

• Đầu nối RS485: Thường là DB9 hoặc Terminal Block, hỗ trợ kết nối đa điểm (multi-drop) cho nhiều thiết bị.

• Hệ điều hành tương thích: Windows (XP, 7, 8, 10), Linux, Mac OS X.

• Chế độ truyền: Hỗ trợ truyền dữ liệu đơn giản (half-duplex) và đôi khi là full-duplex, tùy theo thiết kế.

• Dòng điện tiêu thụ: Thường khoảng 50-100 mA từ cổng USB.

---

4. Kiểu Chân & Chức Năng Chân

Chân của cổng RS485 có thể khác nhau tùy theo từng loại bộ chuyển đổi. Tuy nhiên, thông thường, bộ chuyển đổi USB to RS485 sử dụng các chân sau:

Các cổng RS485 thường có thể sử dụng dạng đầu nối DB9 (với các chân tương ứng như trên) hoặc terminal block cho phép kết nối dễ dàng hơn với các dây dẫn trong các ứng dụng công nghiệp.

---

5. Chức Năng Linh Kiện

Bộ chuyển đổi USB to RS485 thực hiện các chức năng quan trọng sau:

• Chuyển đổi giao tiếp: Bộ chuyển đổi giúp biến tín hiệu USB thành tín hiệu RS485 và ngược lại, cho phép truyền tải dữ liệu giữa các thiết bị không tương thích với cổng USB.

• Tốc độ truyền cao: Hỗ trợ tốc độ truyền dữ liệu cao, lên tới 1 Mbps, cho phép sử dụng trong các ứng dụng yêu cầu truyền tải dữ liệu nhanh chóng.

• Kết nối đa điểm: RS485 có thể kết nối nhiều thiết bị (multi-drop), giúp dễ dàng xây dựng các hệ thống mạng với nhiều thiết bị trên cùng một đường truyền.

• Bảo vệ và ổn định tín hiệu: Bộ chuyển đổi giúp bảo vệ mạch điện, đồng thời giảm nhiễu và cải thiện tính ổn định của tín hiệu truyền tải.

---

6. Ứng Dụng

Bộ chuyển đổi USB to RS485 rất phổ biến trong các ứng dụng công nghiệp và tự động hóa, như:

• Điều khiển và giám sát hệ thống công nghiệp: Kết nối máy tính với các hệ thống điều khiển sử dụng giao thức RS485, chẳng hạn như PLC, hệ thống điều khiển SCADA.

• Truyền tải dữ liệu trong các thiết bị công nghiệp: Cổng RS485 giúp truyền tải dữ liệu giữa các thiết bị trong mạng công nghiệp, chẳng hạn như cảm biến, máy đo, và các thiết bị khác.

• Máy móc tự động hóa: Bộ chuyển đổi giúp kết nối các thiết bị máy móc tự động hóa với máy tính hoặc các hệ thống điều khiển thông qua giao thức RS485.

• Hệ thống mạng: Sử dụng trong các hệ thống mạng RS485, ví dụ như trong các hệ thống điều khiển tòa nhà, nhà thông minh, và các ứng dụng viễn thông.

---

7. Kích Thước

Kích thước của bộ chuyển đổi USB to RS485 thường khá nhỏ gọn, dễ dàng sử dụng trong các ứng dụng không gian hạn chế. Các thông số kích thước cơ bản:

• Chiều dài cáp USB: Thường khoảng 1.5m đến 3m, tùy thuộc vào model.

• Kích thước bộ chuyển đổi: Khoảng 50mm x 30mm x 20mm, tùy vào thiết kế.

• Đầu nối RS485: DB9 hoặc terminal block với các chân kết nối rõ ràng.

---

8. Cách Đo Đạc và Kiểm Tra

Để kiểm tra và đo đạc bộ chuyển đổi USB to RS485, bạn có thể thực hiện các bước sau:

1. Kiểm tra kết nối USB:

   • Cắm bộ chuyển đổi vào cổng USB và kiểm tra xem hệ thống có nhận diện được thiết bị không (xem trong Device Manager trên Windows hoặc dmesg trên Linux).

2. Kiểm tra cài đặt driver:

   • Đảm bảo rằng driver của bộ chuyển đổi đã được cài đặt đúng cách. Nếu không, bạn có thể tải driver từ trang web của nhà sản xuất.

3. Kiểm tra cổng RS485:

   • Sử dụng phần mềm như PuTTY hoặc HyperTerminal để kiểm tra việc truyền và nhận dữ liệu qua cổng RS485.

   • Kiểm tra sự ổn định của tín hiệu qua RS485 A và RS485 B.

4. Kiểm tra nguồn và tín hiệu:

   • Đo điện áp ở chân Vcc và chân GND để đảm bảo thiết bị được cấp nguồn đầy đủ.

   • Kiểm tra sự chuyển đổi tín hiệu từ USB sang RS485 bằng cách theo dõi dữ liệu trong phần mềm hoặc thiết bị

85 qua cổng USB, mạch có thiết kế nhỏ gọn, giá thành rẻ, dễ sử dụng.
