BB298, SHC298 IC Chức Năng SOP-8

25.000₫

Đã bán: 10

Mã sản phẩm: BB298

Loại linh kiện: IC

Kiểu chân: SOP-8

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T10-26

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu IC BB298 (SHC298 SOP-8)

IC BB298 hay SHC298 là một Sample and Hold Amplifier – mạch khuếch đại có chức năng lấy mẫu và giữ tín hiệu analog trong một khoảng thời gian nhất định.
Linh kiện này thường được dùng trong mạch chuyển đổi ADC (Analog to Digital Converter), thiết bị đo lường, xử lý tín hiệu analog, và hệ thống điều khiển tự động.

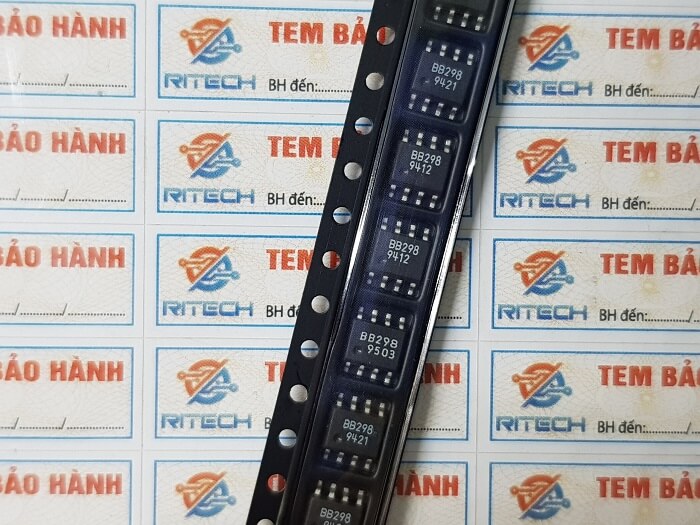

BB298 1

2. Cấu tạo IC BB298 (SHC298)

Bên trong gồm:
- Một mạch khuếch đại đầu vào (input amplifier).
- Một mạch giữ mẫu (sample/hold capacitor).
- Một mạch điều khiển logic, nhận tín hiệu điều khiển từ chân “Mode Control Input”.
Khi tín hiệu điều khiển cho phép, IC “lấy mẫu” giá trị điện áp tại đầu vào và lưu vào tụ điện bên trong.
Khi chế độ “Hold” được kích hoạt, giá trị điện áp này được giữ ổn định tại ngõ ra.

3. Thông số kỹ thuật IC BB298 (SHC298)

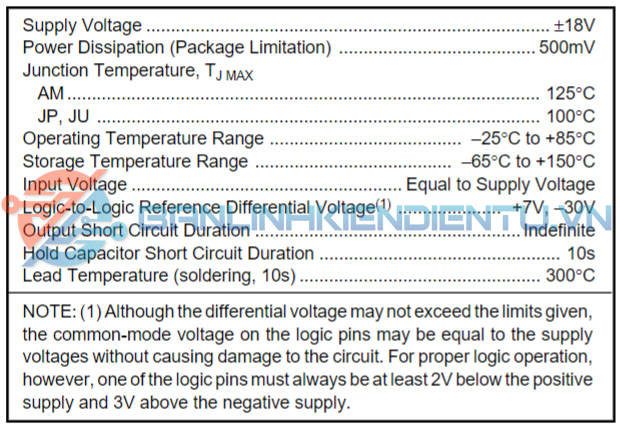

thong so ky thuat SHC298

Thông số	Giá trị điển hình
Điện áp nguồn hoạt động (Vcc)	±15V hoặc 10V – 30V
Dòng tiêu thụ	Khoảng 4 mA
Tốc độ lấy mẫu tối đa	~1 MHz
Điện áp đầu vào tối đa	±10V
Điện áp offset ngõ ra	≤ 10 mV
Thời gian thiết lập (Acquisition time)	2 µs (cho sai số 0.01%)
Dòng rò ngõ ra	< 1 nA
Nhiệt độ hoạt động	–25°C đến +85°C
Đóng gói	SOP-8 hoặc DIP-8

4. Sơ đồ chân và chức năng IC BB298 (SHC298 SOP-8)

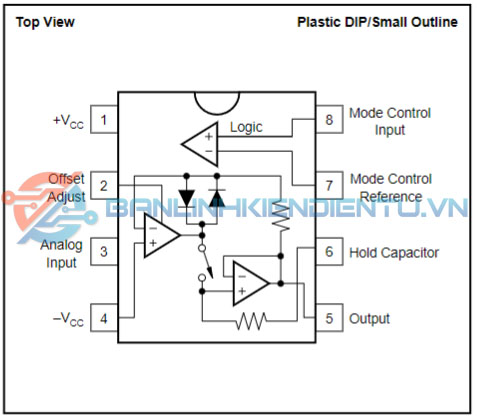

so do chan SHC298

Chân	Ký hiệu	Chức năng
1	+Vcc	Nguồn dương của IC (thường +15V)
2	Offset Adjust	Chân hiệu chỉnh điện áp lệch đầu ra (offset voltage)
3	Analog Input	Ngõ vào tín hiệu analog cần lấy mẫu
4	–Vcc	Nguồn âm của IC (thường –15V hoặc GND nếu dùng nguồn đơn)
5	Output	Ngõ ra tín hiệu sau khi lấy mẫu hoặc giữ
6	Hold Capacitor	Nối tụ điện ngoài để giữ giá trị điện áp mẫu
7	Mode Control Reference	Điện áp tham chiếu cho mạch điều khiển chế độ (Sample/Hold)
8	Mode Control Input	Tín hiệu điều khiển logic: chọn chế độ Lấy mẫu (Sample) hoặc Giữ (Hold)

🟢 Giải thích thêm:

Khi Mode Control Input = mức cao (logic “1”), IC ở chế độ Sample – ngõ ra theo đầu vào.
Khi Mode Control Input = mức thấp (logic “0”), IC ở chế độ Hold – ngõ ra giữ nguyên giá trị điện áp vừa lấy mẫu.

5. Chức năng linh kiện BB298 (SHC298)

Lấy mẫu (Sample): IC đọc điện áp tức thời ở ngõ vào và chuyển thẳng ra ngõ ra.
Giữ (Hold): Khi chuyển sang chế độ Hold, IC “giữ” nguyên giá trị điện áp đó ổn định tại ngõ ra nhờ tụ điện bên trong (hoặc bên ngoài nối ở chân 6).
Dùng để duy trì giá trị điện áp tạm thời trong các hệ thống đo lường, điều khiển và chuyển đổi ADC.

6. Ứng dụng IC BB298 (SHC298)

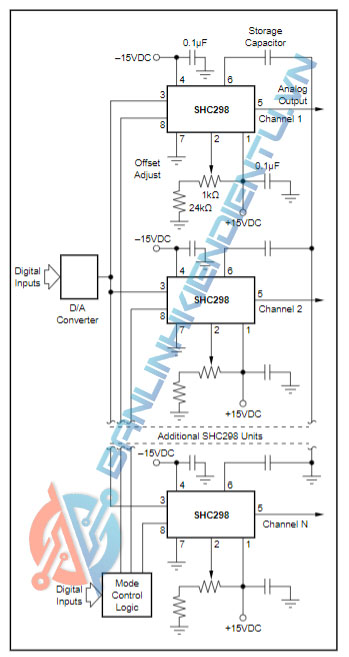

Phan phoi du lieu

Mạch chuyển đổi Analog → Digital (ADC).
Hệ thống đo điện áp, dòng điện, cảm biến analog.
Thiết bị âm thanh, xử lý tín hiệu.
Mạch giữ mức điện áp mẫu trong PLC hoặc vi điều khiển.
Mạch bộ nhớ tạm thời tín hiệu (analog memory).

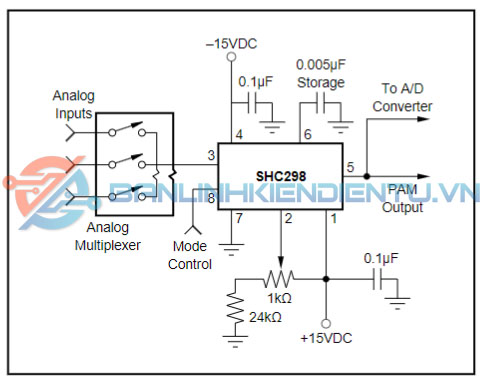

Thu thap du lieu

7. Kích thước và đóng gói IC BB298 (SHC298)

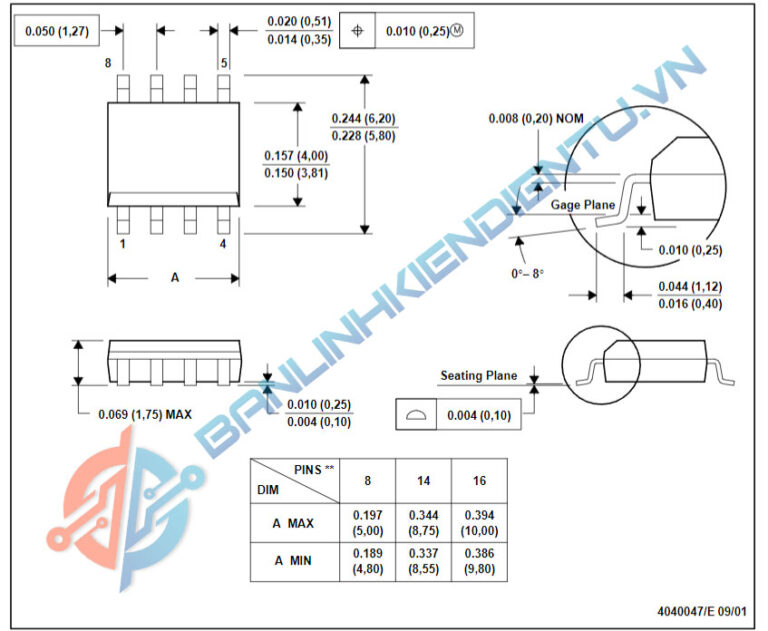

SOP 8 768x631 5

Loại vỏ: SOP-8 (hoặc DIP-8 tùy phiên bản).
Bước chân (pitch): 1.27 mm
Chiều rộng: 3.9 mm
Chiều dài: 5.2 mm
Chất liệu: Nhựa epoxy chịu nhiệt.
Đánh dấu ký hiệu “BB298” hoặc “SHC298” trên mặt IC.

8. Cách kiểm tra hoạt động IC BB298 (SHC298)

Cấp nguồn:
- +Vcc vào chân 1, –Vcc vào chân 4 (hoặc GND nếu dùng nguồn đơn).
Tín hiệu đầu vào:
- Cấp điện áp 0–5V vào chân 3 (Analog Input).
Nối tụ giữ mẫu:
- Tụ điện 100 nF – 470 nF giữa chân 6 và GND.
Điều khiển:
- Dùng công tắc hoặc tín hiệu logic vào chân 8 để chuyển giữa chế độ Sample và Hold.
Quan sát đầu ra:
- Khi ở chế độ Sample: điện áp ngõ ra (chân 5) theo tín hiệu vào.
- Khi ở chế độ Hold: điện áp ngõ ra giữ nguyên dù tín hiệu đầu vào thay đổi.
