DG441DY IC Chuyên Dụng SOP-16

30.500₫

Đã bán: 7

Mã sản phẩm: DG441DY

Loại linh kiện: IC

Kiểu chân: SOP-16

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T10-43

Đã cập nhập

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000vnd và chưa bao gồm phí vận chuyển (Đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

1. Giới thiệu IC DG441DY

IC DG441DY là một quad single-pole single-throw (SPST) analog switch, tức là gồm 4 công tắc analog đơn, có thể đóng/mở tín hiệu analog hoặc số nhờ điều khiển logic. IC này thích hợp cho việc chọn kênh, chuyển mạch tín hiệu analog hoặc số trong các mạch đo, mạch audio, hoặc hệ thống điều khiển.

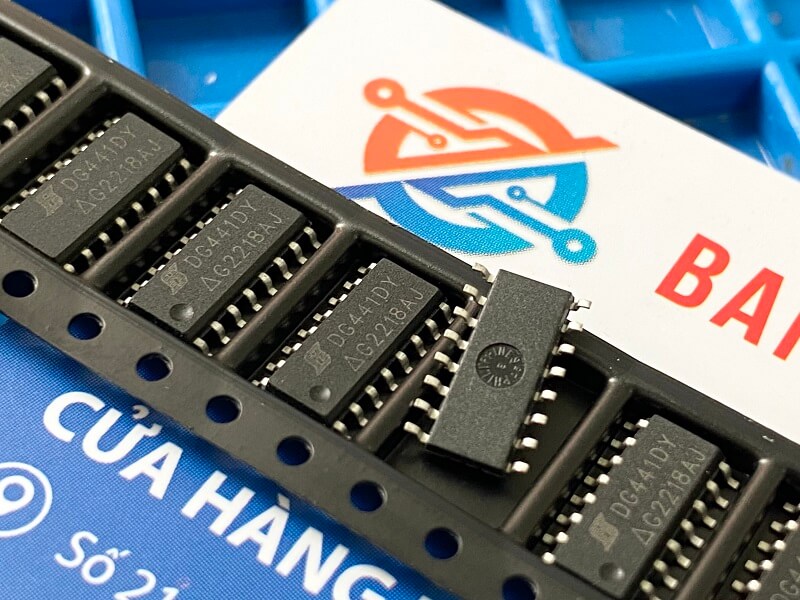

DG441DY 11 1

2. Cấu tạo IC DG441DY

4 công tắc analog độc lập: Switch 1, 2, 3, 4.
Mỗi công tắc có 3 chân: IN (logic điều khiển), D (Drain/output), S (Source/input).
Hỗ trợ nguồn kép hoặc đơn: V+, V- (hoặc GND).
Logic điều khiển TTL/CMOS compatible.
Gói SOP‑16, dễ lắp trên PCB surface-mount.

so do logic cau tao trong IC DG441DY

bang su that DG441DY

3. Thông số kỹ thuật IC DG441DY

thong so ky thuat DG441DY

Số công tắc: 4 SPST analog switches
Điện áp hoạt động: ±5 V đến ±15 V hoặc V+ = 15 V, V- = 0 V
Điện trở đóng (R_ON) thấp, ~35 Ω
Tín hiệu logic điều khiển: TTL/CMOS compatible
Leakage current: rất thấp
Gói chân: SOP‑16, surface-mount
Tần số tối đa: vài MHz, phù hợp cho mạch analog hoặc số

4. Kiểu chân và chức năng IC DG441DY

DG441DY chuc nang cac chan DG441DY

Chân	Tên	Chức năng
1	IN1	Logic control cho Switch 1
2	D1	Drain (Output) của Switch 1
3	S1	Source (Input) của Switch 1
4	V-	Nguồn âm hoặc negative supply
5	GND	Mass, logic common
6	S4	Source (Input) của Switch 4
7	D4	Drain (Output) của Switch 4
8	IN4	Logic control cho Switch 4
9	IN3	Logic control cho Switch 3
10	D3	Drain (Output) của Switch 3
11	S3	Source (Input) của Switch 3
12	NC	Không kết nối (No Internal Connection)
13	V+	Nguồn dương (positive supply, substrate)
14	S2	Source (Input) của Switch 2
15	D2	Drain (Output) của Switch 2
16	IN2	Logic control cho Switch 2

Chú ý: Khi logic control INx = HIGH, switch tương ứng đóng, truyền tín hiệu từ Sx → Dx. Khi INx = LOW, switch mở, tín hiệu không truyền.

5. Chức năng linh kiện IC DG441DY

Chuyển mạch tín hiệu analog hoặc số qua 4 kênh độc lập.
Cho phép đóng/mở tín hiệu analog với logic điều khiển TTL/CMOS.
Rất thích hợp để làm multiplexer, điều khiển kênh analog, hoặc chọn nguồn tín hiệu.
Tương thích với nguồn đơn hoặc nguồn kép, phù hợp mạch ±V.

6. Ứng dụng IC DG441DY

Hệ thống đo lường: chọn các kênh cảm biến, chuyển mạch tín hiệu analog.
Thiết bị audio: chọn nguồn âm, routing tín hiệu.
Bộ multiplexer/demultiplexer analog cho vi xử lý hoặc vi điều khiển.
Hệ thống tự động hóa, điều khiển analog, các mạch test bench.

7. Kích thước IC DG441DY

sop 16 dài 1

Gói SOP‑16 surface-mount
Chiều dài ~10 mm, chiều rộng ~6 mm
Khoảng cách chân (pitch): 1.27 mm
Thân nhỏ gọn, thích hợp PCB compact

8. Cách đo kiểm tra “sống/chết” IC DG441DY

Kiểm tra nguồn V+, V- hoặc V+ và GND, đảm bảo điện áp đúng.
Đặt logic control INx = HIGH, đo điện trở từ Sx → Dx phải thấp (~R_ON, vài chục Ω).
Khi INx = LOW, đo điện trở từ Sx → Dx phải rất cao, gần như mở mạch.
Quan sát chân IC: không nóng bất thường, chân không bị cong, gãy hay ăn mòn.
Kiểm tra từng kênh Switch độc lập để đảm bảo 4 switch hoạt động đúng.
