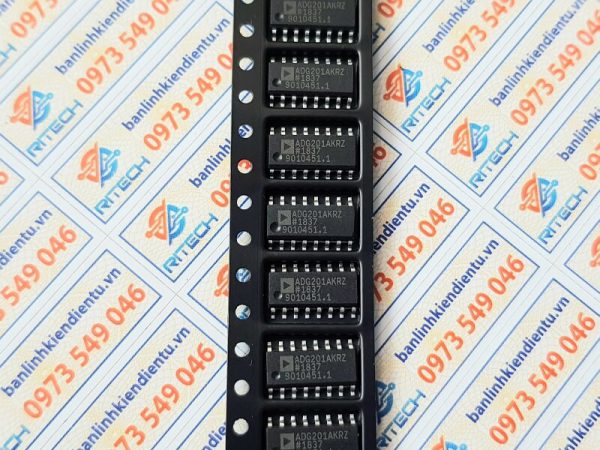

ADG201, ADG201AKR, ADG201AKRZ SOP-16 - Ảnh 2

ADG201, ADG201AKR, ADG201AKRZ SOP-16

70.000₫

Đã bán: 3

Mã sản phẩm :ADG201AKR

Loại linh kiện: IC

Kiểu chân: SOP-16

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T1-34

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

Mô tả

1. ADG201 / ADG201AKR / ADG201AKRZ – Giới thiệu chung

IC ADG201 / ADG201AKR / ADG201AKRZ là bộ chuyển mạch analog bốn kênh SPST độc lập (Quad SPST Analog Switch) do Analog Devices sản xuất.
Mỗi kênh hoạt động như một công tắc điện tử, cho phép truyền tín hiệu analog hai chiều trong dải điện áp rộng.
Công nghệ LC²MOS giúp IC có điện trở ON thấp (~60 Ω), rò rỉ thấp, tốc độ chuyển mạch nhanh, và tính ổn định cao khi hoạt động ở nguồn ±15V hoặc +12V đến +15V.

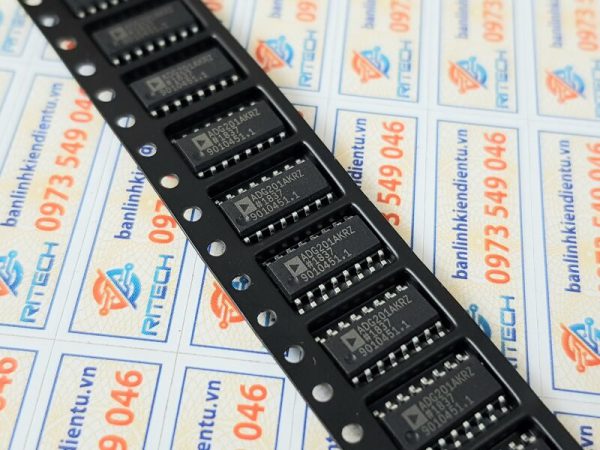

ADG201 12 1

2. ADG201 / ADG201AKR / ADG201AKRZ – Cấu tạo và nguyên lý hoạt động

so do khoi ADG201

Bên trong IC ADG201 gồm bốn công tắc SPST độc lập (Switch 1 → 4).
Mỗi công tắc có hai cực D (Drain) và S (Source) cùng một chân điều khiển logic IN.

Khi INx = Logic “1”, công tắc tương ứng đóng, cho phép tín hiệu đi qua từ D → S hoặc ngược lại.
Khi INx = Logic “0”, công tắc mở, ngắt đường tín hiệu.
IC có thể hoạt động với nguồn đôi ±15V (cho dải ±10V tín hiệu analog) hoặc nguồn đơn 12–15V (cho tín hiệu 0–10V).

3. ADG201 / ADG201AKR / ADG201AKRZ – Thông số kỹ thuật

thong so ky thuat ADG201

Thông số	Giá trị điển hình
Nguồn cung cấp (VDD–VSS)	±15V hoặc +12V → +15V
Điện trở ON (R<sub>ON</sub>)	60 Ω (typical, ±15V)
Dòng rò OFF	0.5 nA (typ)
Dòng điều khiển logic	0.01 µA
Dải điện áp tín hiệu analog	±10V hoặc 0–10V
Thời gian bật/tắt (T<sub>ON</sub>/T<sub>OFF</sub>)	250 ns typ
Dòng tiêu thụ	0.001 µA
Nhiệt độ hoạt động	–40°C → +85°C

4. ADG201 / ADG201AKR / ADG201AKRZ – Kiểu chân và chức năng (SOP-16 / SOIC-16)

so do chan ADG201

Chân	Ký hiệu	Chức năng
1	IN1	Chân điều khiển công tắc 1
2	D1	Đầu Drain của switch 1
3	S1	Đầu Source của switch 1
4	VSS	Nguồn âm (–15V hoặc 0V nếu dùng nguồn đơn)
5	GND	Mass hoặc điểm tham chiếu 0V
6	S4	Đầu Source của switch 4
7	D4	Đầu Drain của switch 4
8	IN4	Chân điều khiển công tắc 4
9	IN3	Chân điều khiển công tắc 3
10	D3	Đầu Drain của switch 3
11	S3	Đầu Source của switch 3
12	NC	Không kết nối
13	VDD	Nguồn dương (+12V → +15V)
14	S2	Đầu Source của switch 2
15	D2	Đầu Drain của switch 2
16	IN2	Chân điều khiển công tắc 2

5. ADG201 / ADG201AKR / ADG201AKRZ – Chức năng linh kiện

IN1–IN4: Nhận tín hiệu logic điều khiển để đóng hoặc mở từng công tắc analog.
D1–D4, S1–S4: Hai cực của mỗi công tắc, cho phép tín hiệu đi hai chiều.
VDD / VSS: Cấp nguồn hoạt động.
GND: Nối mass hoặc điểm 0V.
NC: Không kết nối, bỏ trống trong mạch.

6. ADG201 / ADG201AKR / ADG201AKRZ – Ứng dụng

Chuyển mạch tín hiệu analog (Analog Signal Routing).
Bộ chọn kênh đầu vào ADC hoặc DAC.
Hệ thống đo lường, thu thập dữ liệu (Data Acquisition Systems).
Mạch chọn tín hiệu cảm biến.
Thiết bị audio, video, y tế, và công nghiệp cần chuyển đổi nhiều kênh analog chính xác.

7. ADG201 / ADG201AKR / ADG201AKRZ – Kích thước và đặc điểm cơ khí

sop16 3.9mm

Vỏ: SOP-16 / SOIC-16 (Plastic Molded).
Chiều dài: 9.9 mm
Chiều rộng: 3.9 mm
Chiều cao: 1.5 mm
Khoảng cách chân: 1.27 mm
Chất liệu: Nhựa epoxy chịu nhiệt.
Khối lượng: Khoảng 0.2 g/IC.

8. ADG201 / ADG201AKR / ADG201AKRZ – Cách kiểm tra và đo linh kiện

Cấp nguồn: ±15V hoặc +12V (tùy cấu hình).
Kích hoạt logic:
- Đưa INx = 1 → Switch đóng → điện trở đo giữa Dn và Sn ≈ 60 Ω.
- Đưa INx = 0 → Switch mở → điện trở giữa Dn và Sn > 10 MΩ.
Kiểm tra dòng rò: đo dòng vi sai ở trạng thái OFF (thường vài nA).
Thử bằng dao động ký: gửi tín hiệu sin ±5V → quan sát sóng không méo khi công tắc ON.
Ứng dụng test nhanh: làm công tắc chọn đầu vào ADC hoặc DAC trong mạch đo chính xác.
