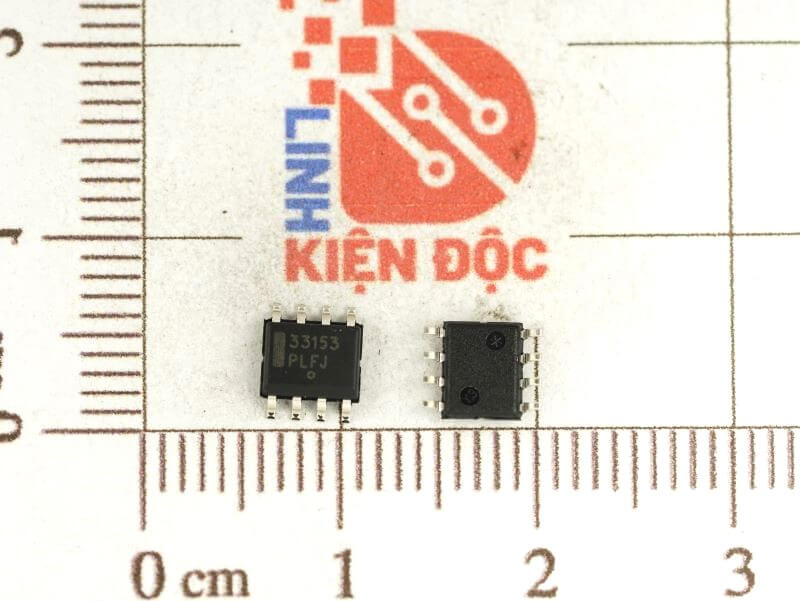

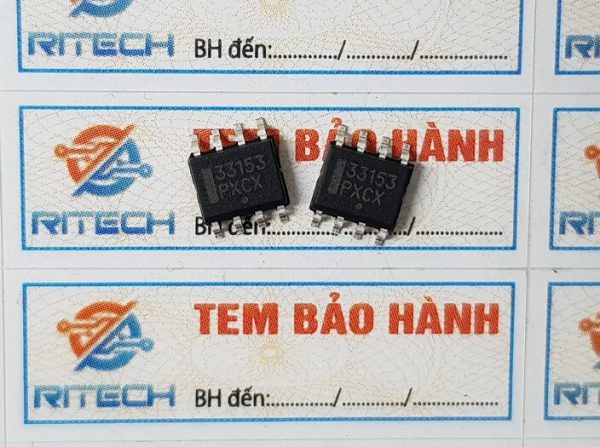

1. Giới thiệu MC33153 (33153)
MC33153 là IC điều khiển cổng IGBT đơn (Single IGBT Gate Driver) do ON Semiconductor / Motorola sản xuất.
IC này được thiết kế chuyên để điều khiển IGBT công suất trong các bộ nghịch lưu, mạch nguồn xung, bộ biến tần, motor driver, v.v…
Nó cung cấp dòng đỉnh ±1A, cho phép sạc/xả điện tích trên cổng IGBT nhanh chóng, giúp tăng tốc độ đóng/ngắt, giảm tổn hao chuyển mạch và nhiệt.
MC33153 tích hợp sẵn các chức năng bảo vệ thông minh, như:
-
Bảo vệ Desaturation (phát hiện quá dòng IGBT)
-
Bảo vệ quá nhiệt
-
Mạch Fault Output báo lỗi ra ngoài
-
Tính năng Fault Blanking cho phép trì hoãn phát hiện lỗi ngắn mạch để tránh báo sai.

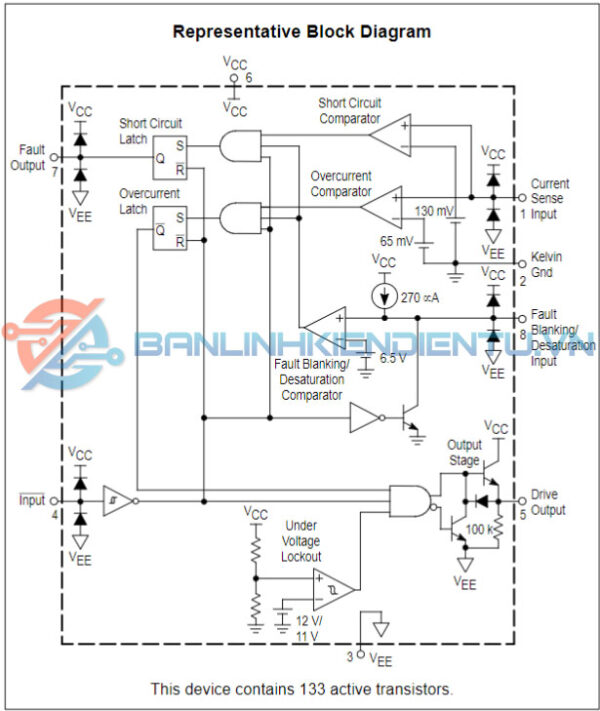

2. Cấu tạo MC33153 (33153)
Bên trong IC gồm các khối chính:
-
Bộ khuếch đại đầu ra (Totem Pole Driver): tạo dòng ±1A điều khiển trực tiếp cổng IGBT.
-
Mạch phát hiện quá dòng (Desaturation Detector): giám sát điện áp collector–emitter (Vce) của IGBT.
-
Mạch tạo tín hiệu lỗi (Fault Logic): xuất tín hiệu báo lỗi qua chân “Fault Output”.
-
Mạch trễ chống nhiễu (Blanking Timer): trì hoãn phát hiện lỗi trong thời gian ngắn sau khi IGBT bật.
-
Mạch cách ly nguồn (VCC/VEE): hỗ trợ hoạt động ở điện áp âm để điều khiển tối ưu.

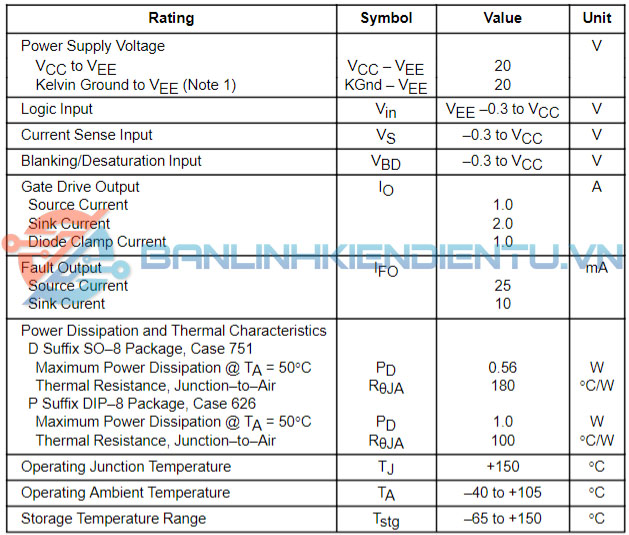

3. Thông số kỹ thuật MC33153 (33153)
Thông số | Giá trị điển hình |
---|---|
Điện áp hoạt động (VCC – VEE) | 10V → 20V |
Dòng ra đỉnh (source/sink) | ±1A |
Thời gian trễ truyền (Propagation Delay) | 250 ns (typ.) |
Dòng tiêu thụ không tải | 5 mA (typ.) |
Nhiệt độ hoạt động | –40°C → +125°C |
Dòng Fault Output tối đa | 10 mA |
Mức logic Input | TTL/CMOS tương thích |
Tần số hoạt động tối đa | > 100 kHz |
Loại vỏ | SOP-8, DIP-8 |
Chức năng bảo vệ | Desaturation, Fault, Blanking, Overtemperature |

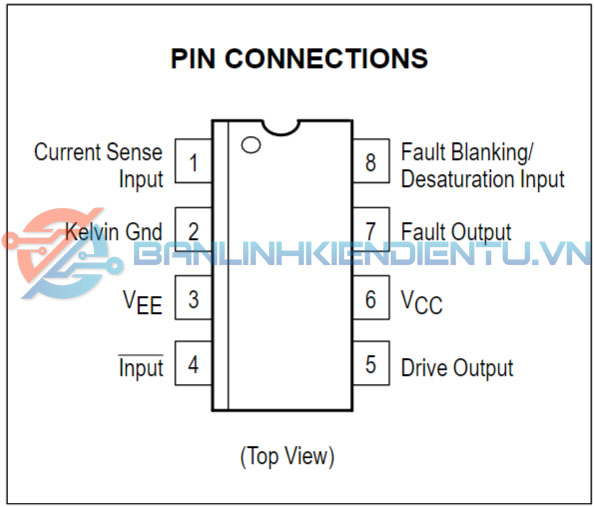

4. Sơ đồ chân và chức năng MC33153 (33153)
Chân | Ký hiệu | Chức năng chi tiết |
---|---|---|
1 | Current Sense Input | Ngõ vào phát hiện dòng (hoặc điện áp Vce của IGBT). Dùng để phát hiện trạng thái bão hòa (desaturation). Nếu Vce vượt ngưỡng, IC kích hoạt báo lỗi. |
2 | Kelvin GND | Mass tham chiếu riêng biệt cho mạch đo (current sense), giúp đo chính xác hơn so với GND công suất. |
3 | VEE | Nguồn âm cho mạch driver (thường nối GND hoặc nguồn âm –5V). |
4 | Input | Ngõ vào tín hiệu điều khiển logic (TTL/CMOS). Khi mức cao, IGBT được kích mở. |
5 | Drive Output | Ngõ ra dòng điều khiển cổng IGBT. Kết nối trực tiếp tới Gate của IGBT qua điện trở cổng (Gate Resistor). |
6 | VCC | Nguồn dương cấp cho mạch driver (10–20V). |
7 | Fault Output | Ngõ ra báo lỗi (mức thấp khi lỗi). Có thể nối đến vi điều khiển hoặc mạch logic để tắt toàn hệ thống khi có sự cố. |
8 | Fault Blanking / Desaturation Input | Ngõ vào dùng cho mạch trễ phát hiện lỗi. Gắn tụ điện từ chân này xuống GND để đặt thời gian trễ (Blanking Time). Cũng là ngõ phát hiện điện áp bão hòa. |
🧠 Ghi nhớ nhanh:
-
Chân 5 (Drive Output) → điều khiển IGBT Gate.
-
Chân 1 & 8 → dùng cho bảo vệ quá dòng.
-
Chân 7 → báo lỗi (FAULT).
-
Chân 6 & 3 → cấp nguồn.
5. Chức năng linh kiện MC33153 (33153)
-
Điều khiển IGBT công suất: Cung cấp dòng ±1A để sạc/xả nhanh điện tích cổng.
-

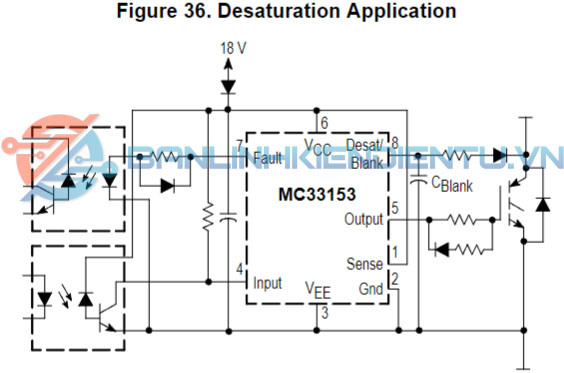

Phát hiện ngắn mạch / quá dòng: Khi điện áp Vce (IGBT) vượt ngưỡng → IC ngắt tín hiệu điều khiển và kích hoạt FAULT.
-
Tự động tắt IGBT khi lỗi: Bảo vệ mạch công suất khỏi hư hỏng.
-
Chức năng trễ lỗi (Fault Blanking): Giúp bỏ qua những xung ngắn không đáng kể trong giai đoạn bật.
-
Cách ly Kelvin GND: Giảm nhiễu đo lường khi dòng công suất lớn.

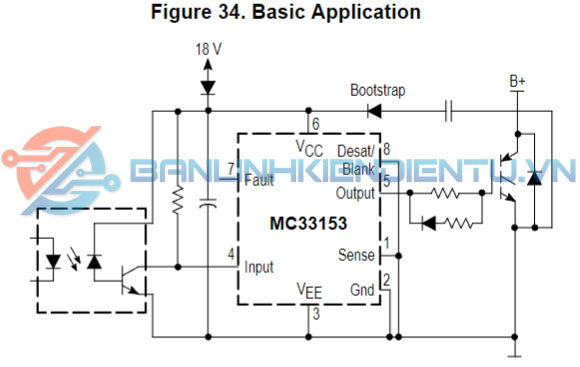

6. Ứng dụng MC33153 (33153)
-
Bộ nghịch lưu (Inverter) và biến tần (VFD).
-
Mạch nguồn xung công suất cao (SMPS, DC–DC Converter).
-
Điều khiển động cơ AC/DC.
-
IGBT driver cho mạch PWM, UPS, PFC.
-
Mạch bảo vệ ngắn mạch (short-circuit protection).

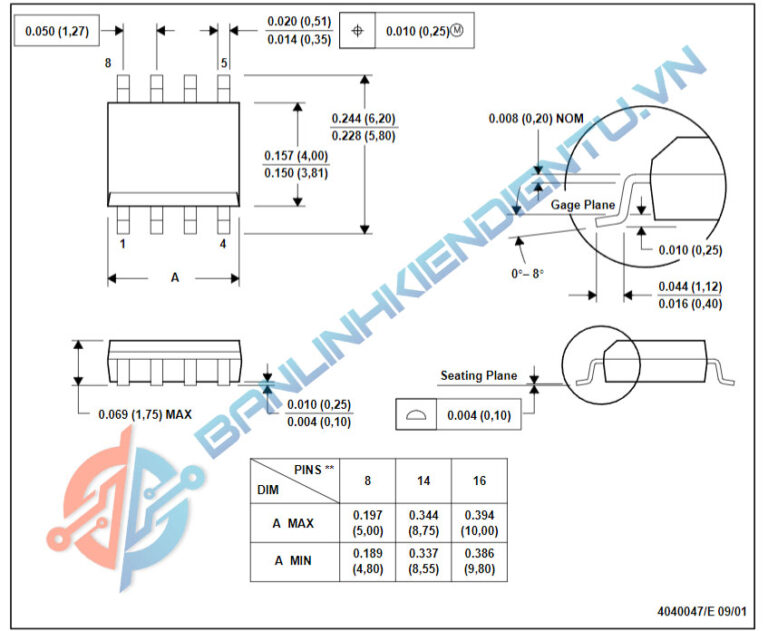

7. Kích thước MC33153 (SOP-8)
Đặc tính cơ học | Giá trị (xấp xỉ) |
---|---|
Loại vỏ | SOP-8 (SMT) |
Chiều dài | 4.9 mm |
Chiều rộng | 3.9 mm |
Bước chân (Pitch) | 1.27 mm |
Chiều cao | 1.5 mm |
Số chân | 8 |
Lắp bề mặt (SMD) | Có |
8. Cách kiểm tra IC MC33153 sống/chết
Dụng cụ:
-
Nguồn DC 15V
-
Oscilloscope hoặc đồng hồ đo
-
Tín hiệu PWM (từ vi điều khiển hoặc máy phát xung)
-
Điện trở tải hoặc IGBT thực tế
Các bước kiểm tra:
-
Kiểm tra điện trở nguồn:
-
Giữa VCC (chân 6) và VEE (chân 3) phải > 10 kΩ → nếu thấp hơn, IC có thể chập.
-
-
Cấp nguồn và tín hiệu logic:
-
Cấp 15V vào VCC–VEE.
-
Cấp xung PWM 0–5V vào chân Input (chân 4).
-
-
Đo ngõ ra:
-
Dùng oscilloscope kiểm tra chân Drive Output (chân 5).
-
Khi Input mức cao → Output ~15V; khi Input thấp → Output ~0V hoặc VEE.
-
-
Kiểm tra bảo vệ:
-
Nối điện áp giả lập ngắn mạch vào chân Current Sense (chân 1) → Fault Output (chân 7) sẽ xuống mức thấp báo lỗi.
-
-
Dấu hiệu hỏng:
-
Không có tín hiệu tại Drive Output.
-
Fault luôn ở mức thấp (IC chết bảo vệ).
-
IC nóng dù không tải.
-
