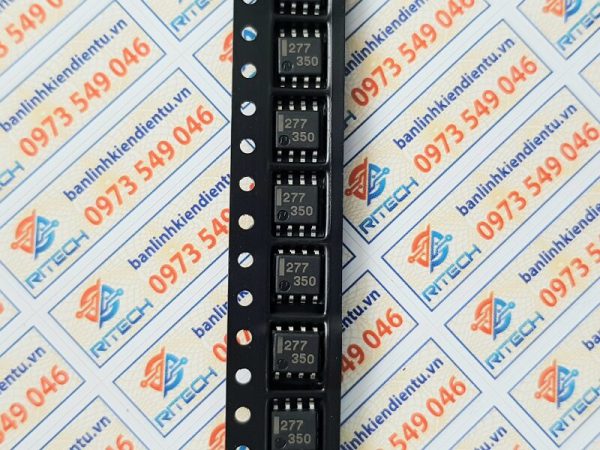

277C, TLC277C, TLC277I SOP-8

10.500₫

Mã sản phẩm : 277C

Loại linh kiện: IC

Kiểu chân: SOP-8

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T16-2

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu IC 277C, TLC277C, TLC277I

IC TLC277C/TLC277I là khuếch đại thuật toán kép (Dual Operational Amplifier), thuộc họ CMOS Rail-to-Rail của Texas Instruments.
IC này được thiết kế với độ chính xác cao, dòng tiêu thụ thấp, và hoạt động tốt với điện áp nguồn đơn hoặc đối xứng.
Nó thường được sử dụng trong các mạch đo lường, xử lý tín hiệu, khuếch đại cảm biến, và thiết bị âm thanh.

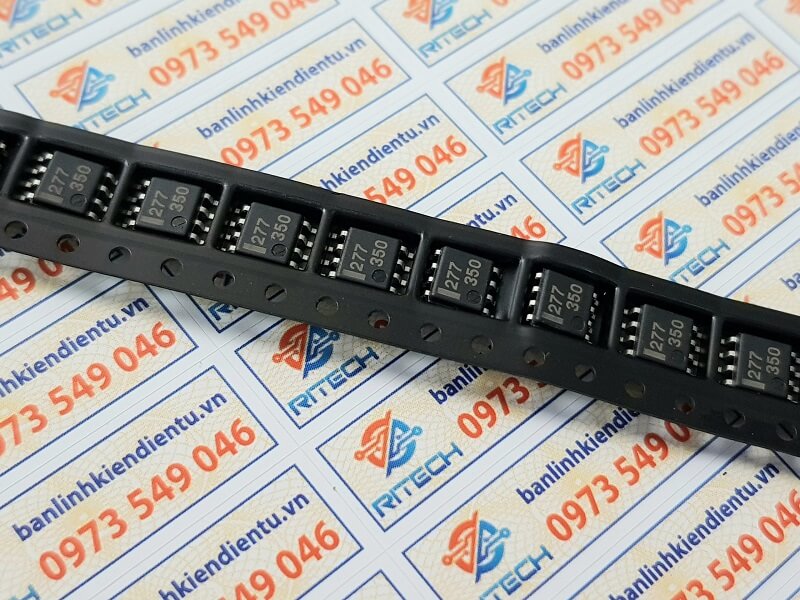

277C 11 1

2. Cấu tạo IC 277C, TLC277C, TLC277I

Bên trong IC gồm hai bộ khuếch đại thuật toán độc lập, mỗi bộ có:

Hai đầu vào: (+) không đảo, (–) đảo
Một đầu ra (OUT)
Hoạt động được với nguồn đơn 3V đến 16V hoặc nguồn đôi ±1.5V đến ±8V.
Đặc biệt, IC có khả năng khuếch đại rail-to-rail, tức là điện áp đầu ra có thể gần sát mức nguồn, thuận tiện trong mạch logic mức thấp.

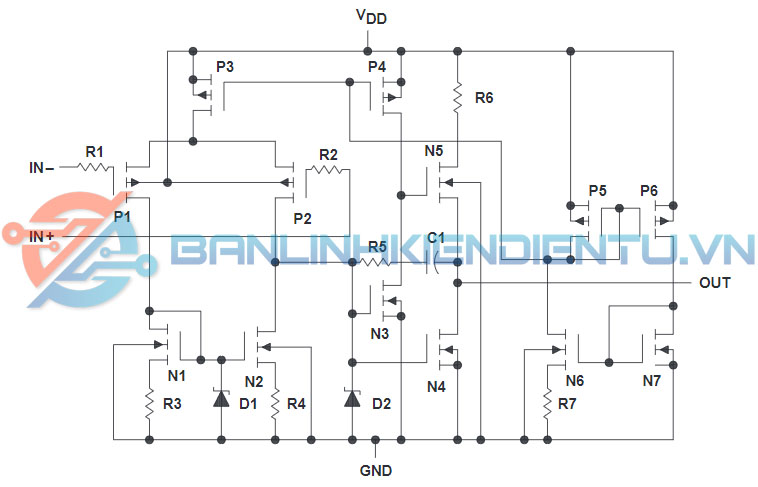

so do tuong duong cua TLC277

3. Thông số kỹ thuật IC 277C, TLC277C, TLC277I

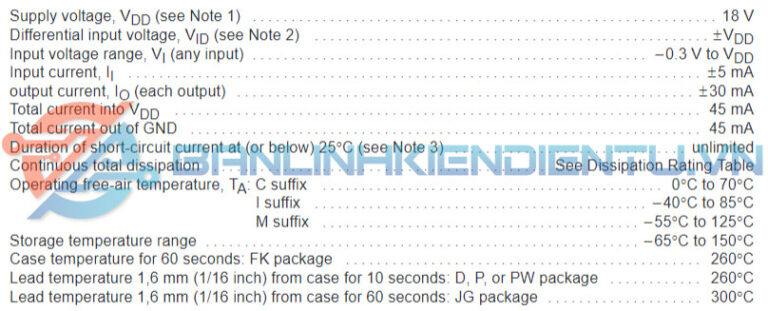

thong so ky thuat TLC277 768x311 1

Thông số	Giá trị điển hình
Điện áp hoạt động (VDD)	3V – 16V hoặc ±1.5V – ±8V
Dòng tiêu thụ	200 µA (điển hình/mỗi khuếch đại)
Điện áp offset đầu vào	±2 mV
Dải điện áp đầu ra	Gần mức rail (0V đến VDD)
Hệ số khuếch đại điện áp	100 dB
Tốc độ thay đổi điện áp (Slew Rate)	3.6 V/µs
Dòng đầu ra cực đại	±10 mA
Nhiệt độ hoạt động	-40°C → +85°C
Kiểu vỏ	SOP-8, DIP-8, TSSOP-8

4. Kiểu chân và chức năng IC 277C, TLC277C, TLC277I

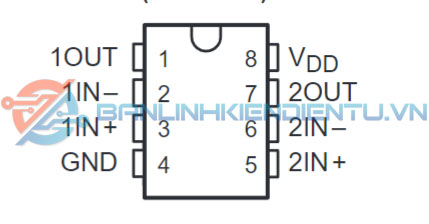

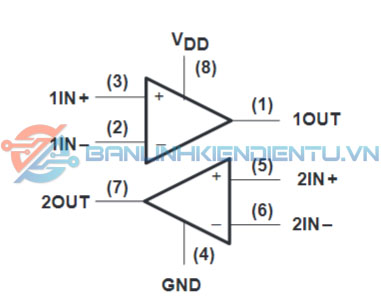

so do chan TLC277 so do cau tao trong TLC277

Số chân	Ký hiệu	Chức năng
1	1OUT	Ngõ ra của bộ khuếch đại thứ nhất
2	1IN–	Đầu vào đảo của bộ khuếch đại thứ nhất
3	1IN+	Đầu vào không đảo của bộ khuếch đại thứ nhất
4	GND	Nguồn âm hoặc mass
5	2IN+	Đầu vào không đảo của bộ khuếch đại thứ hai
6	2IN–	Đầu vào đảo của bộ khuếch đại thứ hai
7	2OUT	Ngõ ra của bộ khuếch đại thứ hai
8	VDD	Nguồn dương cấp cho IC

5. Chức năng linh kiện IC 277C, TLC277C, TLC277I

Khuếch đại tín hiệu tương tự (Analog Amplification): Tín hiệu cảm biến, âm thanh, dòng nhỏ, điện áp nhỏ.
So sánh tín hiệu (Comparator mode): So sánh hai điện áp đầu vào.
Bộ lọc chủ động (Active Filter): Dùng trong mạch lọc tần số thấp/cao.
Bộ tích phân, vi phân (Integrator/Differentiator) trong điều khiển tự động.
Giao tiếp ADC/DAC – khuếch đại tín hiệu trước khi chuyển đổi.

6. Ứng dụng IC 277C, TLC277C, TLC277I

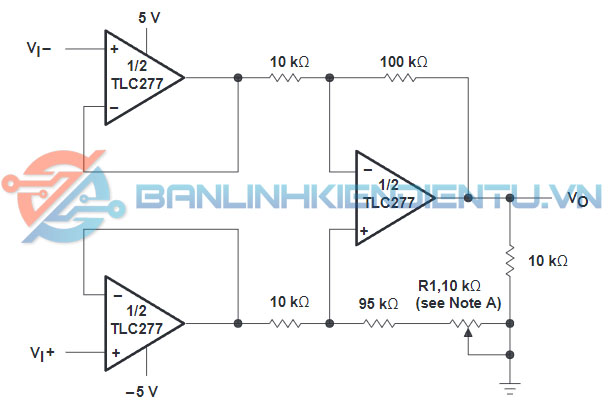

Bo khuech dai thiet bi cong suat thap

Lĩnh vực	Ứng dụng thực tế
Mạch cảm biến	Khuếch đại tín hiệu từ cảm biến áp suất, nhiệt độ
Âm thanh	Tiền khuếch đại (Pre-Amp) cho micro hoặc line-in
Thiết bị đo	Mạch đo điện áp, dòng, cầu Wheatstone
Giao tiếp vi điều khiển	Tín hiệu đầu vào analog cần khuếch đại
Thiết bị y tế, công nghiệp	Khuếch đại tín hiệu chính xác thấp nhiễu

7. Kích thước IC 277C, TLC277C, TLC277I

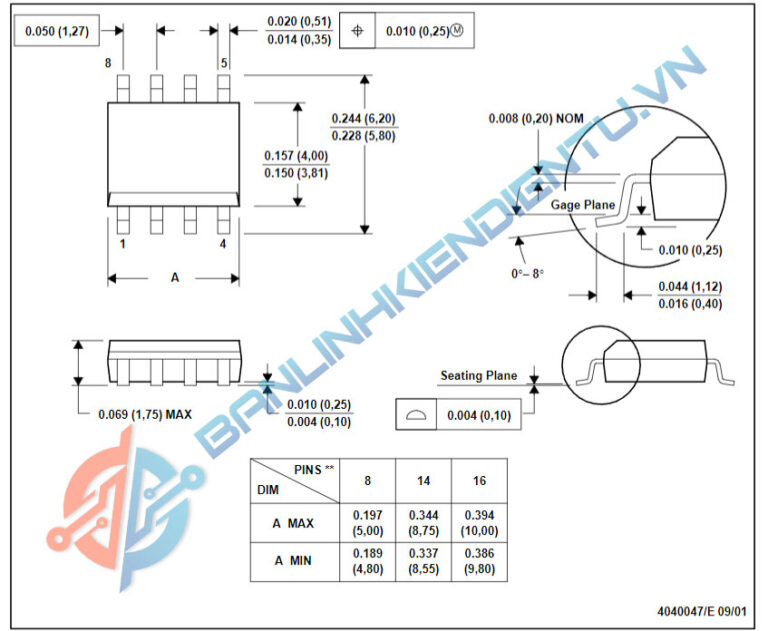

SOP 8 768x631 2

Đặc điểm cơ khí (SOP-8)	Kích thước (mm)
Chiều dài thân	4.8 – 5.0
Chiều rộng thân	3.8 – 4.0
Bước chân (Pitch)	1.27
Khoảng cách hàng chân	5.8 – 6.2
Độ dày	1.5 (typ.)

8. Cách đo kiểm tra sống/chết IC 277C, TLC277C, TLC277I

Dụng cụ: Đồng hồ số (thang diode hoặc ohm), hoặc mạch thử Op-Amp.

Cách kiểm tra:

Đo nguồn:
- Giữa chân 8 (VDD) và chân 4 (GND) không được chập.
Đo ngõ vào:
- Giữa các cặp IN+ / IN– có điện trở cao, không chập.
Đo ngõ ra:
- Đặt tín hiệu nhỏ 0.5V–1V vào IN+, giữ IN– ở mức cố định → ngõ ra OUT thay đổi tương ứng.
Khi cấp nguồn 5V:
- Nếu tín hiệu đầu ra không thay đổi hoặc luôn 0V/VDD → IC hỏng.
