1SMA4736A Diode Zener 6.8V 1W DO-214AC

2.500₫

Mã sản phẩm: 1SMA4736A

Loại linh kiện: Diode Zener

Công suất: 1W

Điện áp: 6.8V

Kiểu chân: DO-214AC

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 49-17

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả
Đánh giá (0)

🔹 1. Giới thiệu 1SMA4736A Diode Zener 6.8V 1W DO-214AC

1SMA4736A là diode Zener loại chân dán (SMD) với điện áp Zener ổn định 6.8V và công suất tối đa 1W. Đây là loại diode được thiết kế để bảo vệ mạch điện tử khỏi điện áp quá cao và giúp duy trì điện áp ổn định trong các mạch điện.

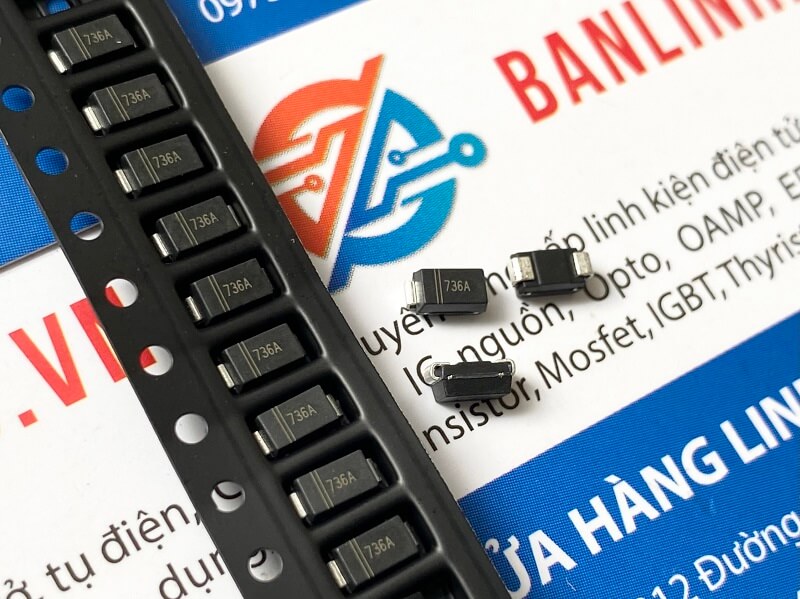

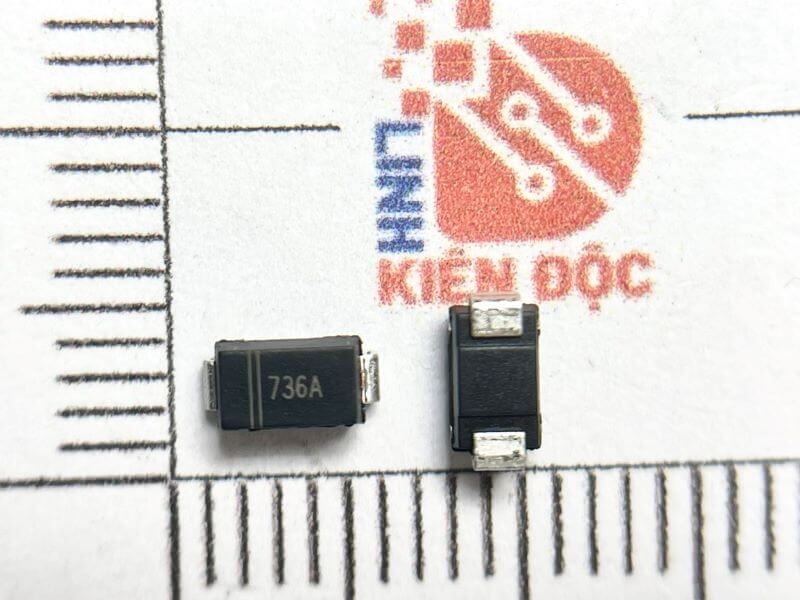

1SMA4736A 736A

Các đặc điểm chính:

Điện áp Zener ổn định tại 6.8V, phù hợp cho các mạch cần điện áp ổn định ở mức này.
Công suất tối đa là 1W, cho phép diode hoạt động hiệu quả mà không bị quá tải.
Vỏ linh kiện: DO-214AC (SMA), nhỏ gọn, phù hợp với các mạch điện tử có yêu cầu cao về kích thước.

🔹 2. Cấu tạo

Diode Zener 1SMA4736A có cấu tạo từ chất bán dẫn silicon, giúp linh kiện hoạt động ổn định khi điện áp ngược vượt qua mức Zener. Cấu tạo của diode này bao gồm:

Chất liệu bán dẫn: Silicon.
Vỏ ngoài: DO-214AC (SMA), loại vỏ nhỏ gọn giúp dễ dàng lắp đặt trên mạch in (PCB) với kỹ thuật SMD.
Cấu trúc: Diode Zener 1SMA4736A có mối nối P-N giữa hai lớp bán dẫn giúp kiểm soát và ổn định điện áp ngược.

do 214

🔹 3. Sơ đồ chân

Diode Zener 1SMA4736A có cấu trúc chân dán (SMD) với hai chân:

Chân 1 (Anode – A): Kết nối với cực âm của mạch điện.
Chân 2 (Cathode – K): Kết nối với cực dương của mạch điện. Chân này thường có vạch màu hoặc dấu để dễ dàng nhận diện.

🔹 4. Thông số kỹ thuật (Datasheet)

Thông số	Giá trị
Mã linh kiện	1SMA4736A
Điện áp Zener (Vz)	6.8V ±5%
Dòng Zener thử (Izt)	20 mA
Công suất tiêu tán (Ptot)	1W
Dòng điện rò (Ir)	≤ 5 µA @ 6.8V
Điện trở Zener (Zzt)	7 Ohm
Điện áp ngắt tối đa (Vz max)	7.14V
Nhiệt độ hoạt động	-65°C đến +150°C
Vỏ linh kiện	DO-214AC (SMA)
Kiểu chân	Chân dán (SMD)
Dòng rò ngược (Reverse Leakage Current)	≤ 5 µA

🔹 5. Chức năng

Ổn định điện áp ngược: Khi điện áp ngược vượt quá 6.8V, diode Zener 1SMA4736A sẽ bắt đầu dẫn điện và duy trì điện áp ổn định ở mức này, bảo vệ các linh kiện trong mạch khỏi điện áp quá cao.
Bảo vệ quá điện áp: Diode này giúp bảo vệ các mạch điện tử khỏi các sự cố tăng điện áp đột ngột, giúp mạch hoạt động trong phạm vi điện áp an toàn.
Giới hạn điện áp: Diode Zener cũng có thể giới hạn điện áp trong các mạch điện tử, giúp duy trì điện áp ổn định cho các thiết bị nhạy cảm.

🔹 6. Ứng dụng

1SMA4736A có thể được sử dụng trong nhiều ứng dụng khác nhau:

Bảo vệ mạch điện tử: Diode Zener này giúp bảo vệ các vi mạch, cảm biến, và các linh kiện điện tử khác khỏi các đột biến điện áp quá cao.
Mạch ổn áp: Diode Zener 1SMA4736A được sử dụng trong các mạch ổn áp để duy trì điện áp ổn định cho các thiết bị điện tử.
Mạch bảo vệ chống sét (TVS): Diode Zener giúp bảo vệ các mạch điện tử khỏi các xung điện áp tạm thời hoặc các sự cố gây ra bởi sét.
Giới hạn điện áp đầu vào: Trong các mạch có nguồn điện không ổn định, diode Zener giúp giới hạn và duy trì điện áp đầu vào trong phạm vi an toàn.

🔹 7. Cách đo đạc, kiểm tra

🔸 A. Kiểm tra bằng đồng hồ vạn năng (Multimeter)

Chế độ kiểm tra diode:

Chuyển đồng hồ vạn năng sang chế độ “Diode”.
Đặt que đỏ vào Cathode và đen vào Anode. Đồng hồ sẽ hiển thị một giá trị điện áp nhỏ (khoảng 0.6V đến 0.9V) nếu diode hoạt động bình thường.
Đảo chiều các que đo: Đồng hồ sẽ hiển thị OL (Overload) hoặc không có dòng nếu diode không dẫn điện khi đo ngược.

🔸 B. Đo điện áp Zener

Để đo điện áp Zener của diode 1SMA4736A:

Lắp diode vào mạch: Nối Anode vào cực âm của nguồn điện, Cathode vào cực dương.
Sử dụng điện trở hạn dòng (470Ω đến 1kΩ) để bảo vệ mạch.
Tăng điện áp nguồn: Khi điện áp nguồn đạt 6.8V, diode Zener sẽ bắt đầu dẫn điện và giữ điện áp ổn định ở mức này.
Đo điện áp trên hai chân của diode. Khi điện áp đạt 6.8V, diode Zener đang hoạt động đúng chức năng.
