Opto Drive A7840, HCPL-7840, A 7840 SOP-8 Nhập khẩu chính hãng

5 trên 5 dựa trên 1 đánh giá

(1 đánh giá của khách hàng)

40.000₫

Đã bán: 506

Mã sản phẩm: A7840

Loại linh kiện: IC

Kiểu chân: SOP-8

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 36-20

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả
Đánh giá (1)

🔷 A7840, HCPL-7840, A 7840 DIP-8 HÀNG NHẬP KHẨU

🔷 1. GIỚI THIỆU

A7840 (HCPL-7840 / A 7840) là IC OPTO cách ly dạng DIP-8 được nhập khẩu, dùng để truyền tín hiệu giữa hai mạch điện tách biệt về mặt điện áp, bảo vệ mạch điều khiển và nâng cao độ an toàn hệ thống. Linh kiện này sử dụng LED-phototransistor cho phép cách ly tín hiệu với hiệu suất cao và đáp ứng tốc độ nhanh.

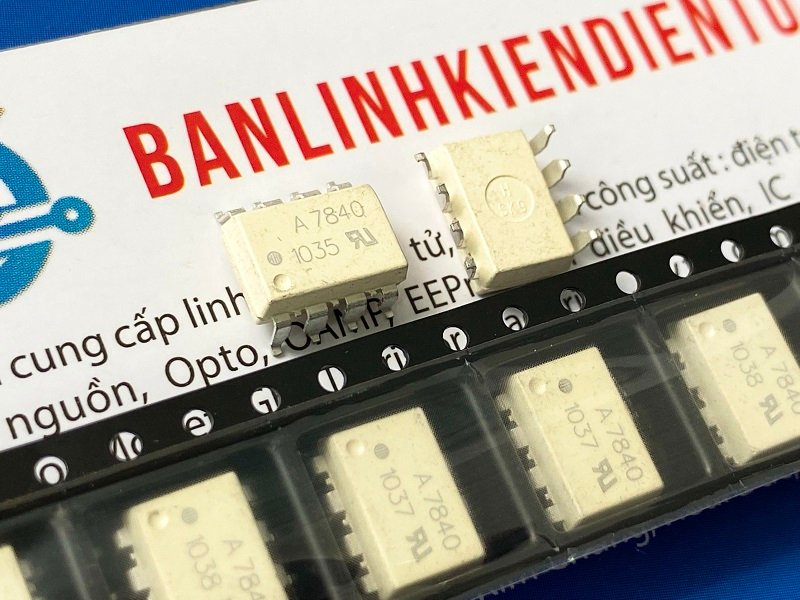

Opto A7840 1

Ứng dụng chính của IC A7840:

Điều khiển công suất: IGBT, MOSFET, Triac.
Cách ly tín hiệu giữa vi xử lý và mạch điện áp cao.
Đo lường và truyền dữ liệu tốc độ cao, đảm bảo an toàn điện.

🔷 2. CẤU TẠO

Cấu trúc LED-phototransistor bên trong.
Đóng gói DIP-8 tiêu chuẩn.
Vật liệu cách điện chất lượng cao, đảm bảo cách ly tín hiệu.

🔷 3. THÔNG SỐ KỸ THUẬT

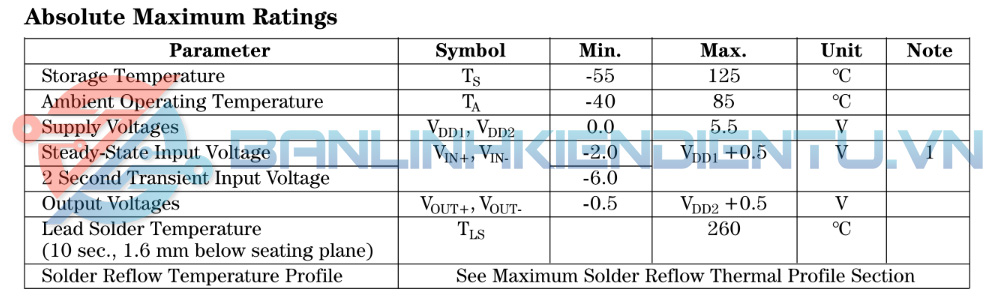

Thông số kĩ thuật 7840

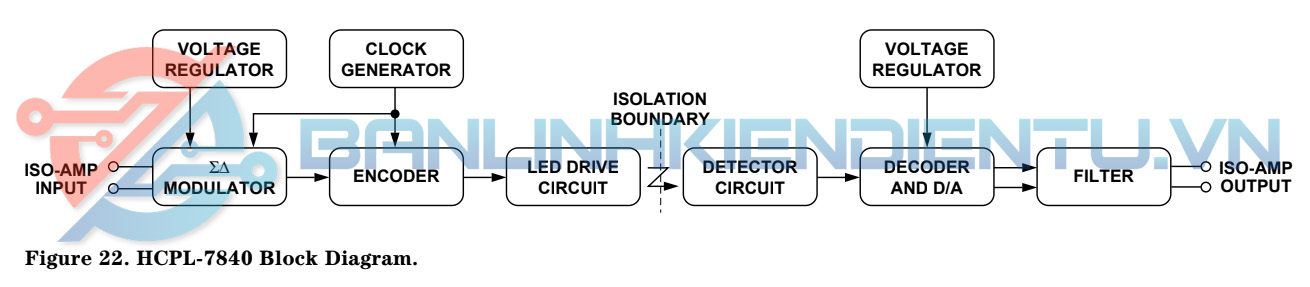

Sơ dồ khối 7840

Điện áp cách ly: 5000Vrms (tham khảo).
Dòng LED tối đa: 60 mA.
Tần số đáp ứng: 1 MHz.
Nhiệt độ hoạt động: -40°C đến +105°C.

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

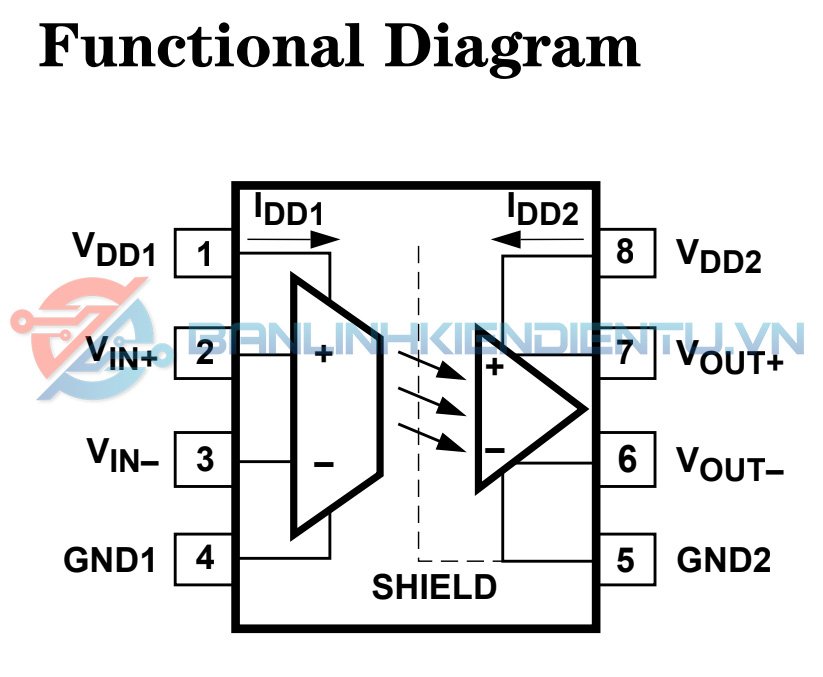

Sơ dồ chức năng chân 7840

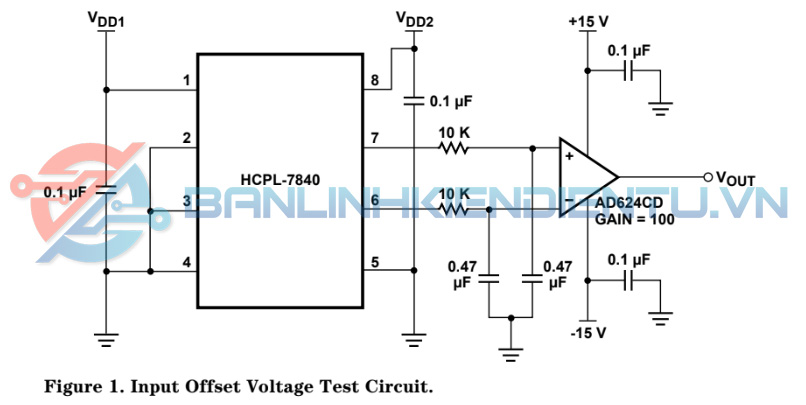

Sơ dồ mạch kiểm tra dầu vào 7840

Chân	Tên	Chức năng
1	VDD1	Nguồn đầu vào LED
2	VI+	Tín hiệu đầu vào
3	VI-	Tín hiệu đầu vào
4	GND1	Mass LED
5	GND2	Mass đầu ra
6	VO-	Đầu ra
7	VO+	Đầu ra
8	VDD2	Nguồn đầu ra
