1. Giới thiệu

• YST  là thương hiệu sản xuất tụ hóa (Electrolytic Capacitor), thường được dùng thay thế cho các tụ Nichicon, Rubycon, SamYoung… trong mạch nguồn.

• Tụ 680µF – 400V là loại tụ hóa nhôm phân cực, dung lượng lớn, điện áp cao, dùng trong các nguồn xung (SMPS), biến tần, UPS, mạch chỉnh lưu công suất.

2. Cấu tạo cơ bản

Tụ hóa YST 400V 680µF có cấu tạo tiêu chuẩn của tụ hóa nhôm:

• Bản cực dương (Anode): lá nhôm được xử lý bề mặt, phủ lớp oxit nhôm (Al₂O₃) làm chất điện môi.

• Bản cực âm (Cathode): lá nhôm khác, tiếp xúc với chất điện phân.

• Chất điện phân: dung dịch dẫn điện, giúp tăng điện dung.

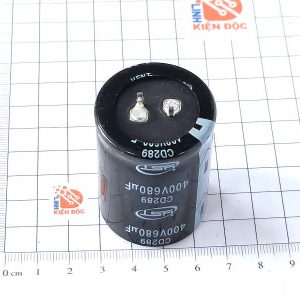

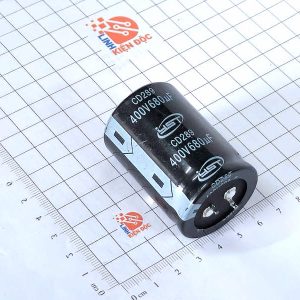

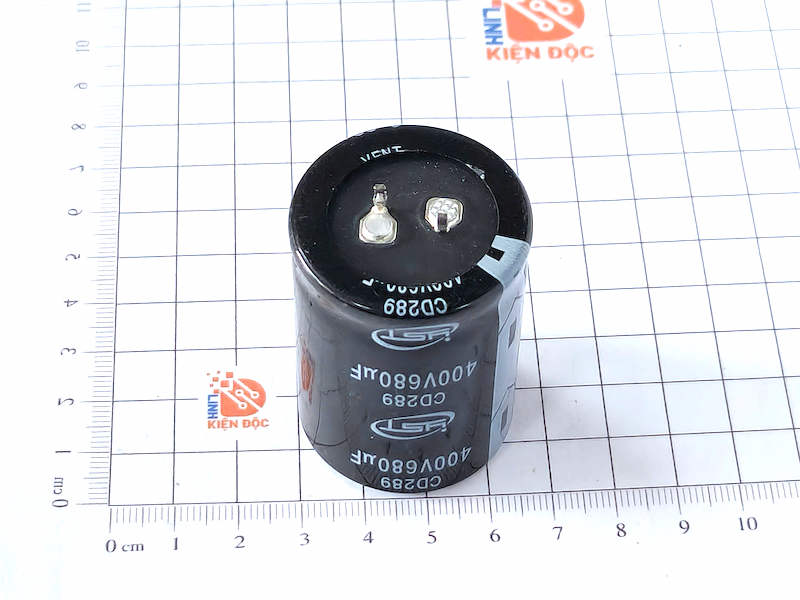

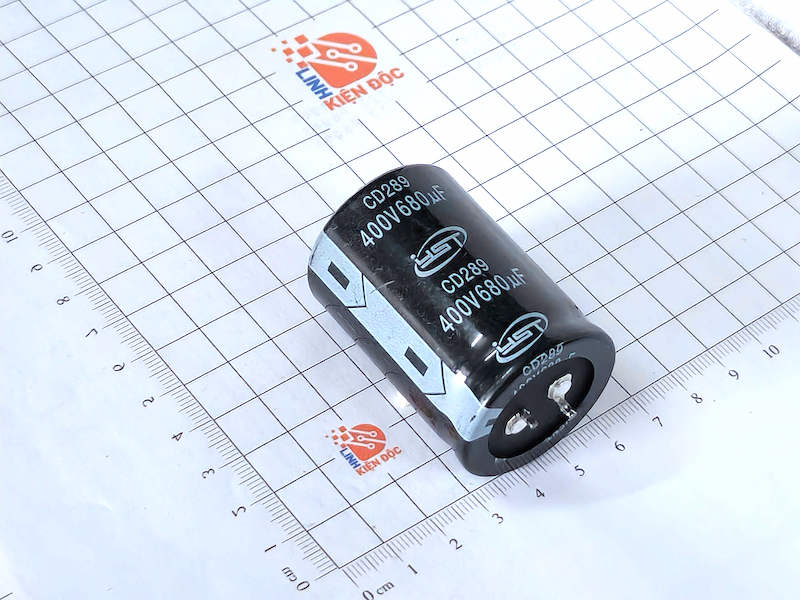

• Vỏ tụ: nhôm hình trụ, bọc nhựa in thông số.

• Chân cắm: 2 chân xuyên lỗ (radial) để gắn vào mạch in.

• Nắp an toàn: có rãnh chữ thập (vent) để xả áp khi tụ hỏng.

3. Thông số kỹ thuật (tham khảo)

Tùy theo series của YST, thông số chi tiết có thể khác nhau, nhưng cơ bản:

4. Chức năng

• Lọc điện áp DC: giảm gợn sóng sau chỉnh lưu.

• Ổn áp và giảm nhiễu: giữ điện áp đầu ra ổn định trong mạch nguồn.

• Tích trữ năng lượng: phóng điện khi tải thay đổi nhanh.

• Bảo vệ mạch: giảm xung điện áp, hạn chế sụt áp tức thời.

5. Ứng dụng

Tụ hóa YST 400V 680µF thường có mặt trong:

• Bộ nguồn xung (SMPS) của tivi, máy tính, nguồn công nghiệp.

• Biến tần, UPS, bộ chỉnh lưu cầu.

• Hệ thống năng lượng mặt trời, inverter.

• Mạch nguồn công suất trong ampli, loa điện tử.

• Thiết bị điện gia dụng: tủ lạnh, điều hòa, máy giặt.

6. Cách kiểm tra

• Bằng mắt thường: nếu tụ phồng, rò rỉ dung dịch → hỏng.

• Bằng đồng hồ số/kim: đo điện trở, thấy nạp/xả là còn hoạt động.

• Bằng LCR/ESR meter:

  • Điện dung đo được gần 680µF (±20%).

  • ESR thấp → tụ còn tốt. Nếu ESR tăng cao → tụ suy giảm.

• Kiểm tra trong mạch: nếu nguồn kêu, gợn sóng nhiều → tụ yếu.
