1. Giới thiệu

• CECTN là một thương hiệu sản xuất tụ điện, chủ yếu cho thị trường thiết bị điện tử và công nghiệp.

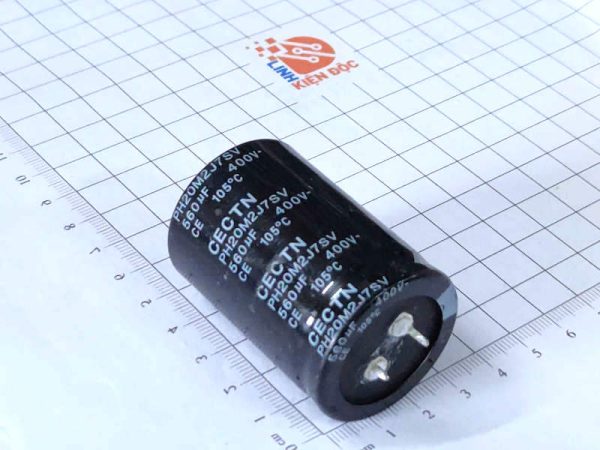

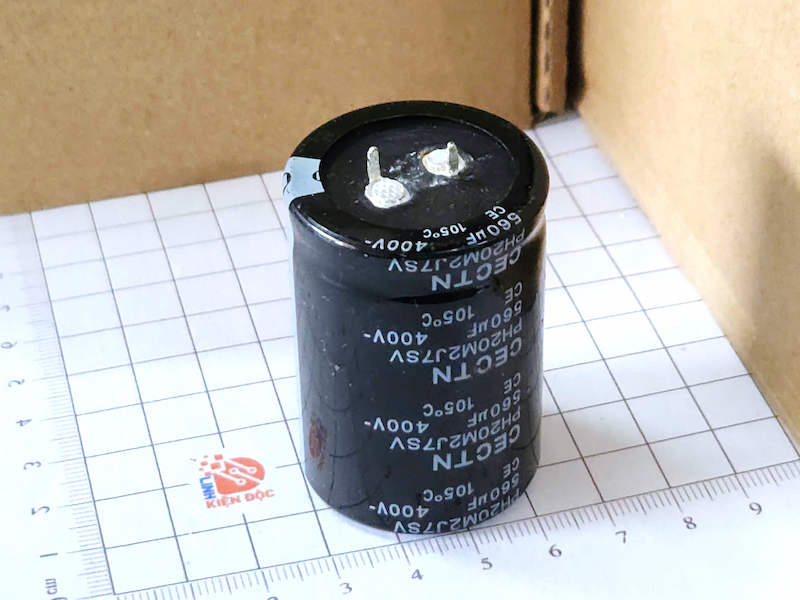

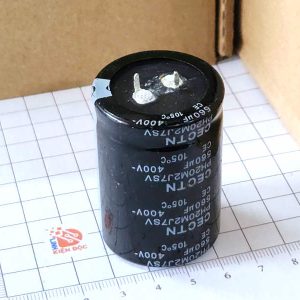

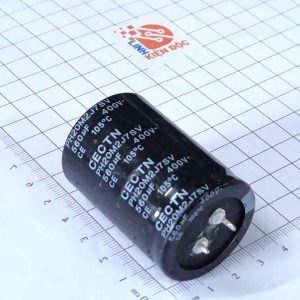

• Tụ hóa 560µF 400V thuộc nhóm tụ điện phân nhôm phân cực, dung lượng cao, chịu điện áp lớn.

• Thường xuất hiện trong mạch chỉnh lưu – lọc nguồn DC của các thiết bị điện tử công suất, nguồn xung (SMPS), biến tần, ampli và UPS.

2. Cấu tạo

• Anode: Lá nhôm được oxy hóa, phủ lớp oxit nhôm làm điện môi.

• Cathode: Lá nhôm dẫn điện, tiếp xúc chất điện phân.

• Chất điện phân: Dẫn điện, tăng điện dung.

• Vỏ nhôm trụ: Bọc nhựa in thông số, có van an toàn thoát khí.

• Chân cắm xuyên lỗ (radial hoặc snap-in): Gắn vào mạch in PCB công suất.

3. Thông số kỹ thuật

4. Chức năng

• Lọc nguồn DC: Giảm gợn sóng sau chỉnh lưu AC → DC.

• Ổn định điện áp: Giữ điện áp DC ổn định, hạn chế sụt áp.

• Tích trữ năng lượng: Cấp dòng tức thời khi tải tiêu thụ cao.

• Giảm nhiễu, chống xung áp: Bảo vệ linh kiện công suất (MOSFET, IGBT).

5. Ứng dụng

• Bộ nguồn công nghiệp, nguồn xung (SMPS).

• Mạch chỉnh lưu cầu trong UPS, biến tần, inverter năng lượng mặt trời.

• Ampli công suất lớn.

• Thiết bị điện gia dụng (tivi, điều hòa, tủ lạnh, máy giặt).

• Mạch nguồn DC yêu cầu ổn định cao.

6. Cách kiểm tra

• Quan sát: Nếu tụ phồng đầu, rò rỉ dung dịch, cháy đen → hỏng.

• Đồng hồ VOM: Ở thang Ohm, kim lên rồi từ từ về vô cực → tụ còn khả năng nạp/xả.

• Đo bằng LCR/ESR meter:

  • Điện dung gần 560 µF (sai số ±20%).

  • ESR thấp → tụ còn tốt. Nếu ESR cao → tụ suy yếu.

• Trong mạch: Nếu nguồn DC bị sụt áp, gợn sóng lớn, phát tiếng kêu → tụ đã yếu, cần thay.
