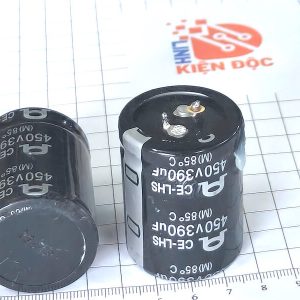

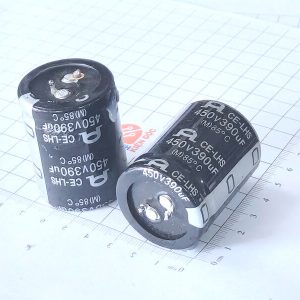

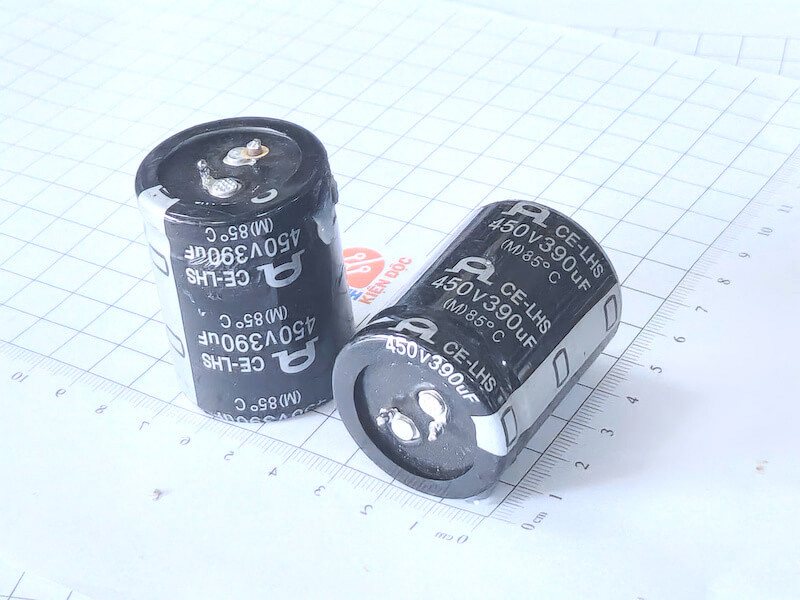

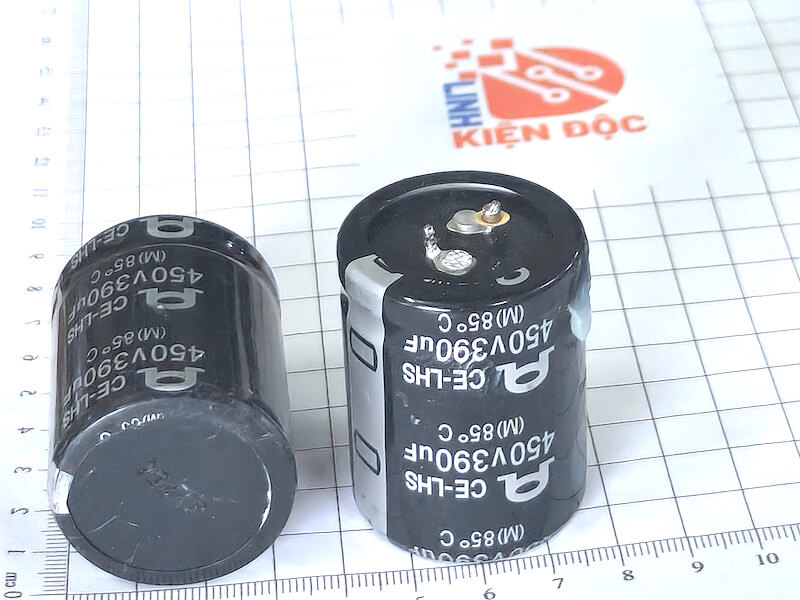

Tụ điện hóa CE-LHS 450V 390µF kích thước 30x50mm tháo máy

1. Giới thiệu

Tụ điện CE-LHS 450V 390µF là tụ hóa nhôm (Aluminum Electrolytic Capacitor) điện áp cao, được thiết kế chuyên cho mạch nguồn công suất, bộ lọc chỉnh lưu DC và các thiết bị điện tử công nghiệp. Với điện áp định mức 450VDC và dung lượng 390µF, tụ phù hợp cho các ứng dụng cần ổn định điện áp và triệt nhiễu gợn sóng (ripple) trong mạch điện.

2. Cấu tạo

• Cực âm (-): lớp nhôm được phủ oxit nhôm làm điện môi.

• Cực dương (+): giấy thấm dung dịch điện phân cuộn với cực âm thành khối trụ.

• Vỏ nhôm: dạng hình trụ, có nắp cao su bịt kín, trên đầu có rãnh an toàn (vent) để xả áp khi quá nhiệt.

• Cực ra: 2 chân cắm xuyên lỗ (radial) hoặc dạng vít (snap-in, tùy model).

• Vỏ in thông số: dung lượng, điện áp, nhiệt độ làm việc.

3. Thông số kỹ thuật (tham khảo)

• Điện dung định mức: 390µF

• Điện áp định mức: 450VDC

• Dạng: Tụ hóa nhôm điện phân, loại snap-in (phổ biến trong nguồn công suất).

• Nhiệt độ làm việc: -40 ~ +105°C

• Tuổi thọ thiết kế: 2.000 – 5.000 giờ @ 105°C (tùy series CE-LHS).

• Kích thước điển hình: 30 × 50 mm

• Độ sai số điện dung: ±20% (ở 20°C, 120Hz).

• Dòng ripple chịu đựng: ~2 – 3 A (120Hz, 105°C, giá trị tham khảo).

4. Chức năng

• Lọc phẳng điện áp DC sau cầu chỉnh lưu trong mạch nguồn xung.

• Giảm nhiễu, triệt tiêu gợn sóng AC (ripple).

• Ổn định điện áp, giúp mạch hoạt động bền bỉ.

• Tích trữ năng lượng tạm thời, cung cấp cho tải khi điện áp sụt giảm đột ngột.

5. Ứng dụng

• Bộ nguồn công nghiệp (SMPS, UPS, inverter).

• Biến tần điều khiển động cơ.

• Hệ thống năng lượng tái tạo (solar inverter, wind turbine).

• Thiết bị điện tử công suất: hàn điện, thang máy, máy CNC.

• Mạch lọc DC bus trong thiết bị điện cao áp.

6. Cách kiểm tra tụ CE-LHS 450V 390µF

• Dùng đồng hồ vạn năng số có chức năng đo tụ (Capacitance):

  • Ngắt tụ khỏi mạch.

  • Đo giá trị điện dung, so sánh với thông số (390µF, sai số ±20%).

• Kiểm tra ESR (Equivalent Series Resistance): bằng ESR meter → ESR cao bất thường nghĩa là tụ đã lão hóa.

• Quan sát hình thức:

  • Vỏ phồng, rò rỉ dung dịch, nắp xì gas → tụ hỏng.

  • Chân rỉ sét → tiếp xúc kém.

• Kiểm tra cách điện: đo điện trở 2 cực bằng thang MΩ, giá trị phải cao (hàng trăm kΩ – vài MΩ).
