1. Giới thiệu Opto PC924L
PC924L là IC quang cách ly (Optocoupler) do Sharp sản xuất, thuộc loại Photo IC Output. Đây là loại opto có tích hợp LED phát hồng ngoại ở ngõ vào và IC quang thu + mạch khuếch đại transistor/open collector ở ngõ ra.
Nó được sử dụng rộng rãi trong các mạch cách ly tín hiệu điều khiển – công suất, đặc biệt trong thiết bị công nghiệp và điện tử gia dụng.
2. Cấu tạo của Opto PC924L
-
Ngõ vào: LED hồng ngoại phát sáng khi có dòng chạy qua.
-
Ngõ ra: Mạch IC quang thu + transistor xuất open collector.
-
Cách ly: Sử dụng môi trường quang học, điện áp cách ly cao.
-
Đóng gói: DIP-8 (chân cắm xuyên lỗ), có bản DIP-16 đôi.

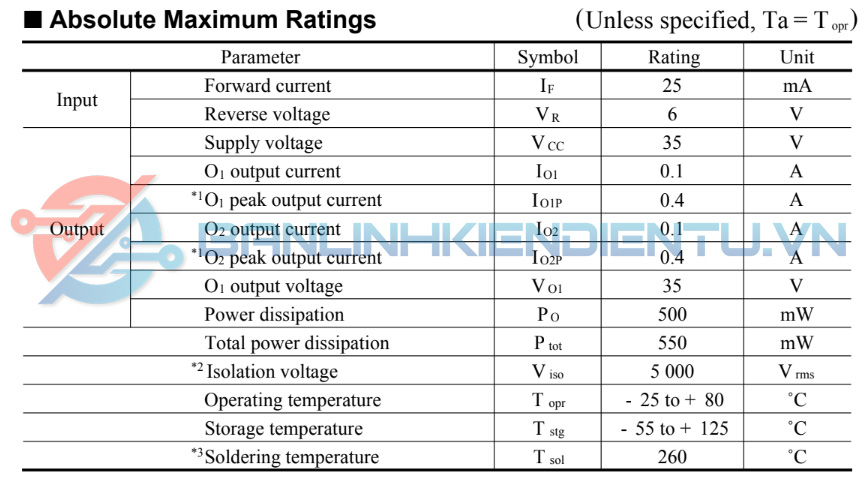

3. Thông số kỹ thuật Opto PC924L
-
Điện áp cách ly: 5000 Vrms / phút.
-
Điện áp ngõ vào LED: ~1.2 V (dòng điển hình 10–20 mA).
-
Điện áp ngõ ra cực đại: 35V – 70V tùy phiên bản.
-
Dòng Collector cực đại: 50 mA.
-
Điện áp rò (Leakage) khi LED tắt: vài µA.
-
Thời gian đáp ứng: 10–50 µs (tùy tải và điện trở kéo).
-
Nhiệt độ hoạt động: −25°C đến +85°C.

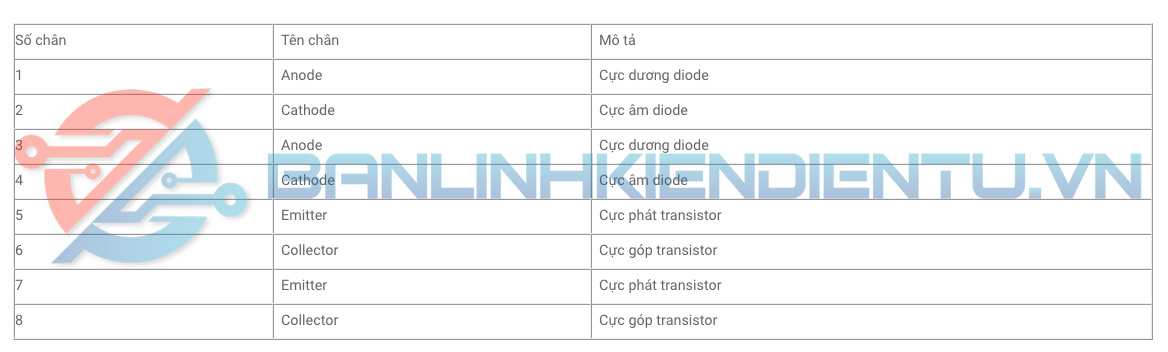

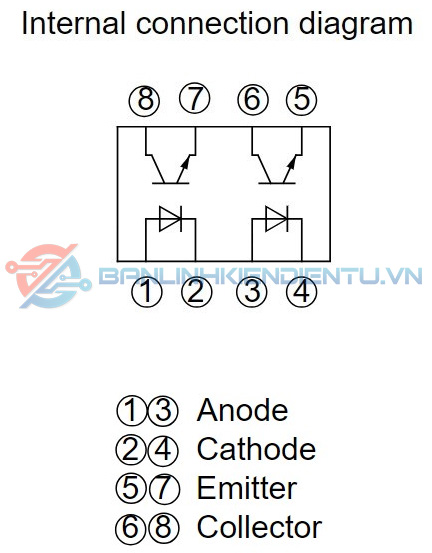

4. Sơ đồ chân và chức năng
Dạng DIP-8 (PC924L):
5. Chức năng linh kiện
-
Cách ly điện giữa mạch điều khiển (MCU, PLC, IC logic) và mạch công suất.
-
Truyền tín hiệu logic qua kênh quang học chống nhiễu.
-
Bảo vệ mạch logic khỏi xung áp, nhiễu điện từ.
-
Xuất tín hiệu dạng open collector dễ dàng kéo lên nhiều mức điện áp khác nhau (3.3V, 5V, 12V…).

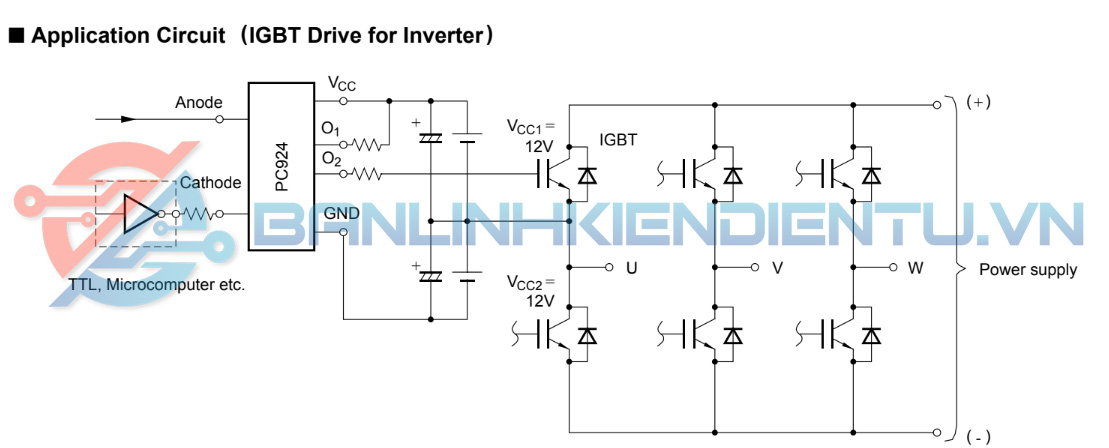

6. Ứng dụng
-
Truyền tín hiệu giữa MCU/PLC và mạch công suất.
-
Bộ nguồn cách ly SMPS, UPS.
-
Giao tiếp cách ly cho RS232, RS485, CAN.
-
Hệ thống công nghiệp: inverter, điều khiển động cơ, relay bán dẫn.
-
Dùng trong thiết bị văn phòng, điện tử dân dụng, thiết bị y tế.

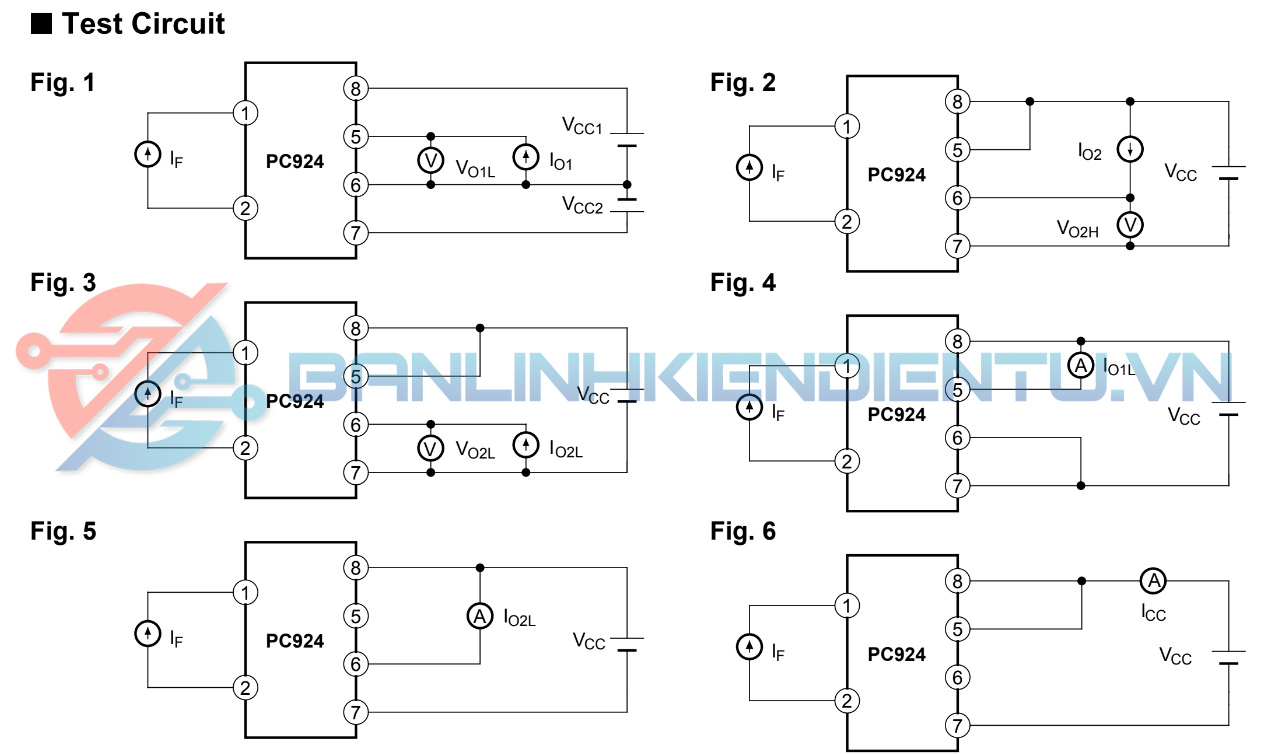

7. Cách kiểm tra
-
Dùng đồng hồ số ở chế độ diode để kiểm tra LED input (chân 1–2), điện áp thuận ~1.2 V.
-
Cấp Vcc (5V) vào chân 6, nối GND chân 4.
-
Kéo ngõ ra (chân 5) lên 5V qua điện trở 4.7kΩ.
-
Cấp dòng LED (10 mA) qua chân 1–2, quan sát ngõ ra: LED sáng → ngõ ra bị kéo xuống (logic LOW).
-
LED tắt → ngõ ra hở, điện trở kéo đưa mức HIGH.

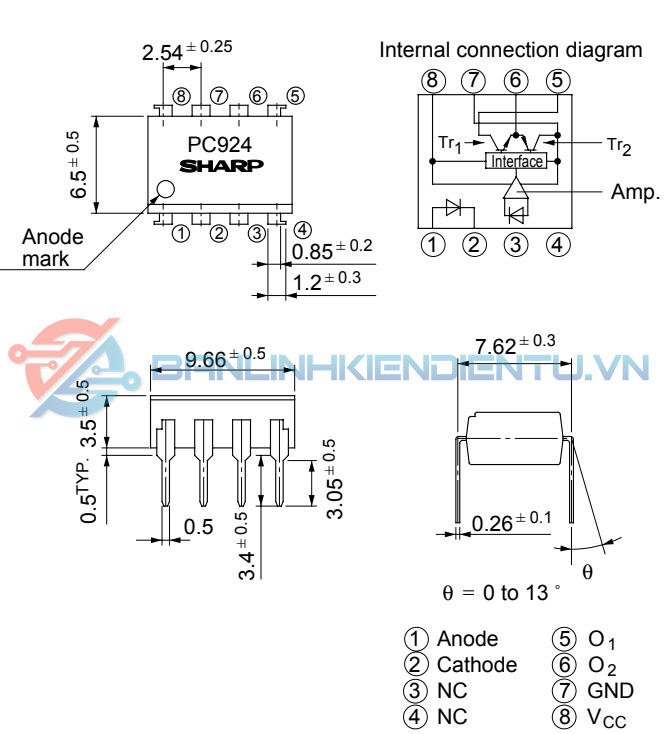

8. Kích thước
-
Package: DIP-8 chuẩn công nghiệp.
-
Khoảng cách cách ly chân input–output: ≥ 7 mm.
-
Kích thước thân: 9.2 mm × 6.5 mm × 3.5 mm (xấp xỉ).
-
Pitch chân: 2.54 mm, hàng đôi cách nhau 7.62 mm.
