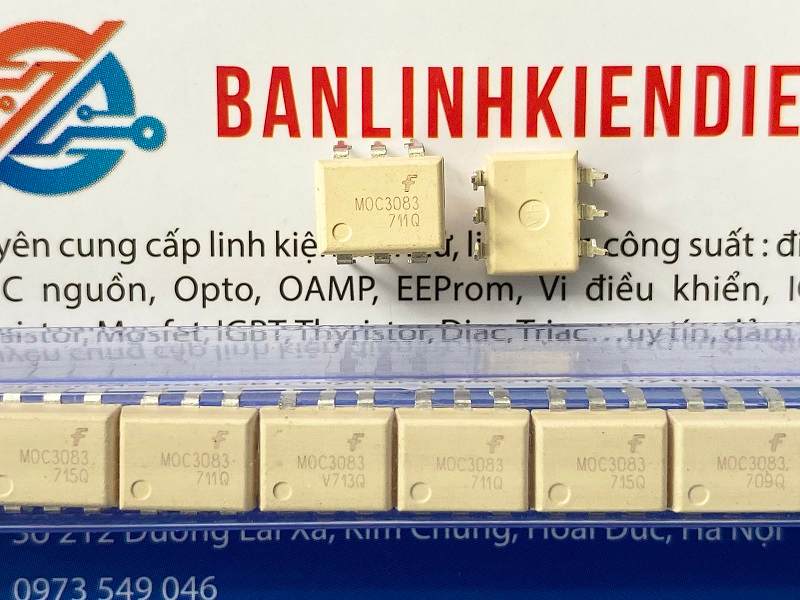

1. Giới thiệu linh kiện MOC3083

MOC3083 là bộ cách ly quang (Opto Triac Driver) có tích hợp mạch zero-crossing, do hãng Fairchild Semiconductor sản xuất (nay thuộc ON Semiconductor).
Linh kiện này cho phép truyền tín hiệu điều khiển từ mạch logic sang mạch công suất AC thông qua cách ly quang học, đảm bảo an toàn điện và giảm nhiễu điện từ.

MOC3083 được thiết kế chuyên dùng để kích hoạt triac công suất ngoài hoặc SSR (Solid State Relay) trong các mạch điều khiển tải AC như đèn, motor, van điện, máy gia dụng công nghiệp, v.v.

Đặc điểm nổi bật:

Cách ly quang điện áp cao: khoảng 7500 Vpk.
Có mạch zero-cross giúp bật triac đúng thời điểm điện áp xoay chiều bằng 0, giảm xung dòng và nhiễu.
Dòng kích LED thấp (chỉ vài mA), tương thích với vi điều khiển.
Hoạt động ổn định, bền nhiệt, dễ dàng lắp đặt với vỏ DIP-6 tiêu chuẩn.

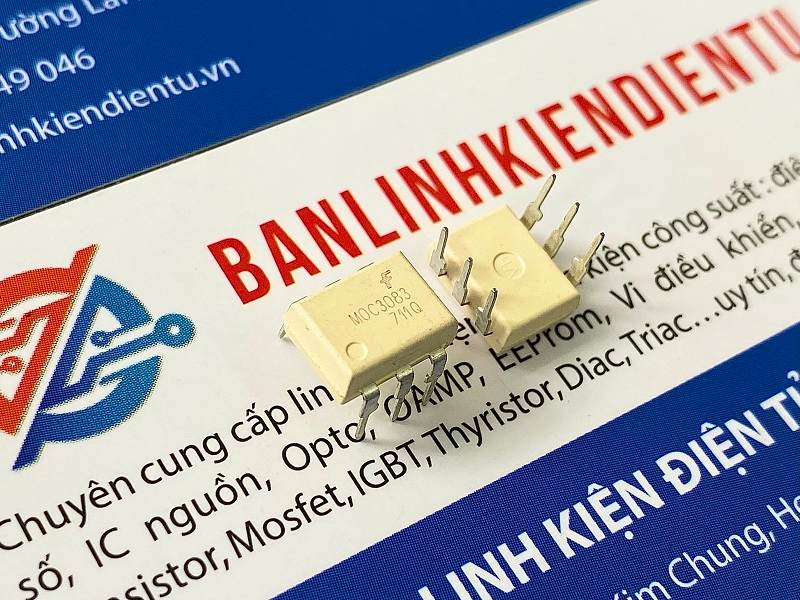

2. Cấu tạo linh kiện MOC3083

Bên trong linh kiện MOC3083 gồm ba phần chính:

LED hồng ngoại (IR LED):
- Đóng vai trò phần phát sáng khi có dòng kích điều khiển từ mạch logic.
Photo Triac Driver (triac quang):
- Nhận ánh sáng từ LED và cho phép dẫn điện giữa hai cực MT1 và MT2 của phần công suất đầu ra.
Mạch zero-cross:
- Cảm nhận điện áp xoay chiều và chỉ cho phép kích hoạt triac tại hoặc gần điểm điện áp bằng 0.
- Mục đích là giảm xung nhiễu, tránh dòng khởi động lớn và tăng tuổi thọ cho triac công suất ngoài.

Phần LED và triac quang được cách ly bằng vật liệu quang điện có khả năng chịu điện áp rất cao, giúp mạch điều khiển hoàn toàn tách biệt khỏi mạch tải xoay chiều.

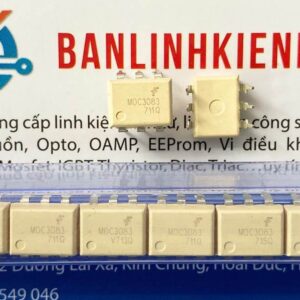

Vỏ linh kiện làm bằng nhựa epoxy chịu nhiệt, có khả năng chống cháy, độ bền cơ học tốt, dạng DIP-6 chân cắm xuyên lỗ.

3. Thông số kỹ thuật linh kiện MOC3083

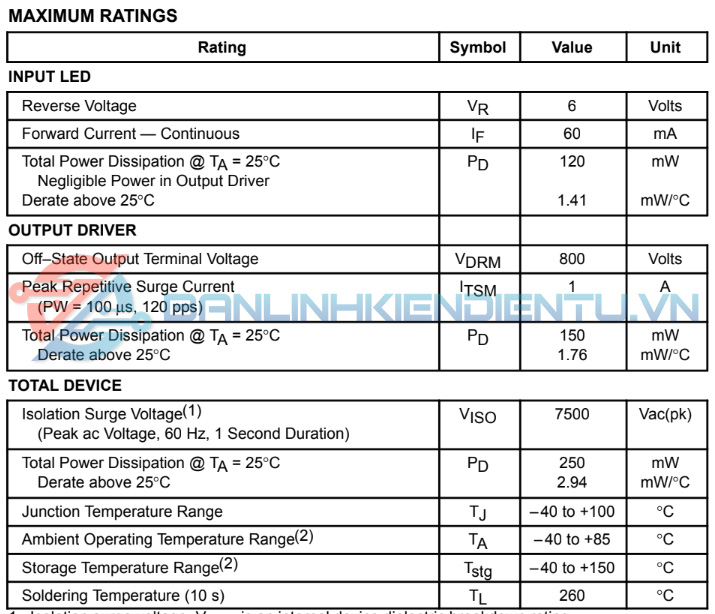

Thông số kĩ thuật MOC3083 — Screenshot

Thông số	Giá trị điển hình
Điện áp cách ly tối đa	7500 Vpk
Điện áp làm việc tối đa (Off-State Voltage – VDRM)	600 V
Dòng LED tối đa (IF max)	60 mA
Dòng kích LED (Trigger Current – IFT)	Khoảng 5 mA
Điện áp rơi LED (VF)	Khoảng 1.2 V
Tốc độ dv/dt tối thiểu	1000 V/µs
Nhiệt độ làm việc	–40 °C → +100 °C
Thời gian bật triac (Turn-on Time)	Dưới 100 µs
Thời gian tắt triac (Turn-off Time)	Dưới 100 µs
Dòng rò khi tắt (Leakage Current)	Dưới 1 µA
Kiểu gói	DIP-6 nhựa epoxy

Đặc biệt, MOC3083 có khả năng chịu được điện áp chuyển mạch AC 240 V–400 V khi dùng kết hợp với triac ngoài, rất thích hợp cho các ứng dụng tải 220 VAC.

4. Kiểu chân và chức năng linh kiện MOC3083

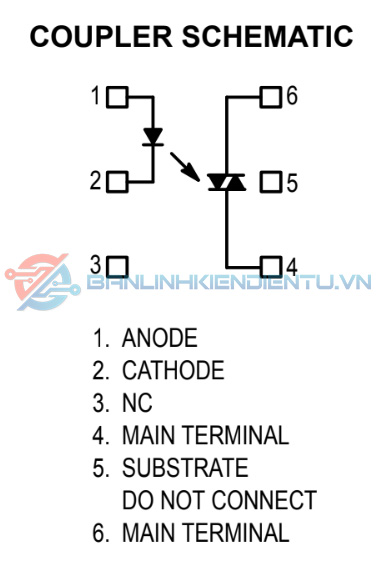

Sơ đồ chân

Chân	Ký hiệu	Chức năng
1	Anode (LED)	Cực dương LED điều khiển
2	Cathode (LED)	Cực âm LED điều khiển
3	NC	Không kết nối
4	MT2	Cực chính thứ hai của triac quang
5	Gate	Cổng điều khiển nội (dùng kích triac công suất ngoài)
6	MT1	Cực chính thứ nhất của triac quang

Nguyên lý hoạt động

Khi dòng điều khiển chạy qua LED (từ chân 1 → 2), ánh sáng phát ra sẽ kích hoạt triac quang bên trong (chân 4–6).
Triac quang dẫn điện và truyền tín hiệu kích cho triac công suất ngoài (nếu có).
Khi LED tắt, triac quang ngừng dẫn → mạch tải bị ngắt.
Mạch zero-cross đảm bảo triac chỉ bật khi điện áp AC gần bằng 0 V, giúp tránh xung nhiễu và bảo vệ tải.

5. Chức năng linh kiện MOC3083

Cách ly điện áp cao: Tách biệt hoàn toàn mạch điều khiển DC và tải AC.
Kích triac công suất: Điều khiển triac hoặc SSR hoạt động đúng pha, ổn định.
Giảm nhiễu và xung dòng: Mạch zero-cross đảm bảo bật triac đúng thời điểm.
Điều khiển tải AC an toàn: Dùng cho mạch logic 3.3 V hoặc 5 V điều khiển tải 220 V.
Bảo vệ mạch điều khiển: Hạn chế hư hỏng do điện áp cao, nhiễu hoặc sét lan truyền.

6. Ứng dụng linh kiện MOC3083

MOC3083 được dùng phổ biến trong các ứng dụng sau:

Rơ-le bán dẫn (Solid State Relay – SSR).
Điều khiển đèn, dimmer, hệ thống chiếu sáng thông minh.
Mạch điều khiển motor AC, máy bơm, quạt công nghiệp.
Thiết bị gia dụng điều khiển công suất AC: bếp từ, máy giặt, điều hòa, lò nướng.
Hệ thống tự động hóa công nghiệp: điều khiển van điện, gia nhiệt, băng tải.
Bộ đóng ngắt tải AC bằng vi điều khiển hoặc PLC.

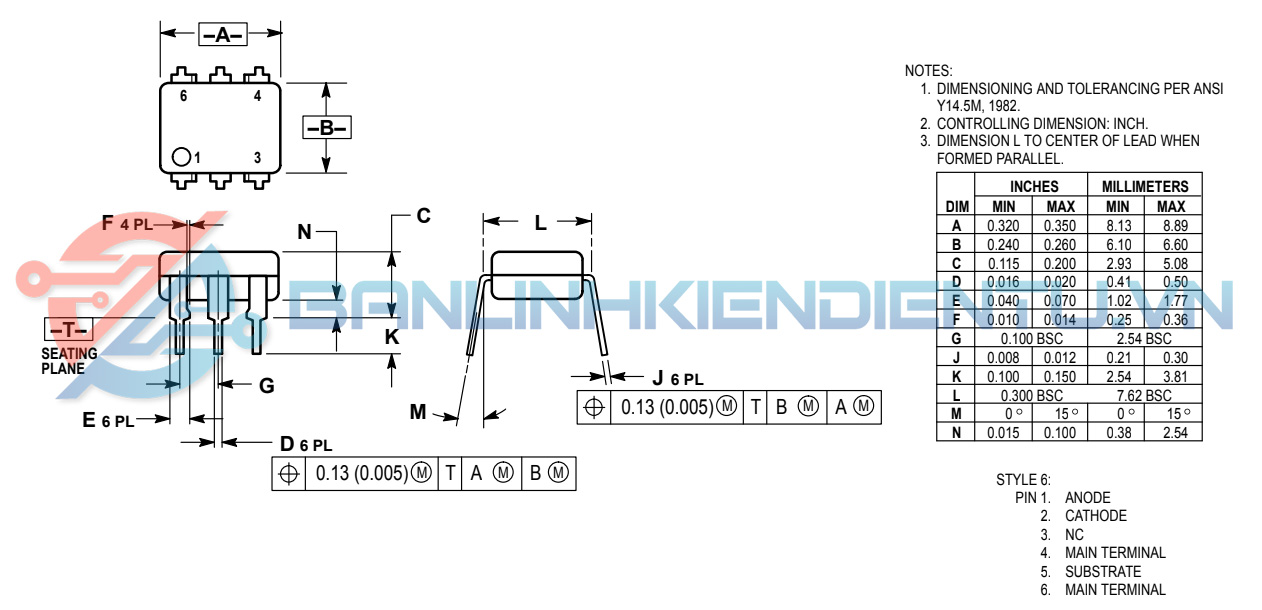

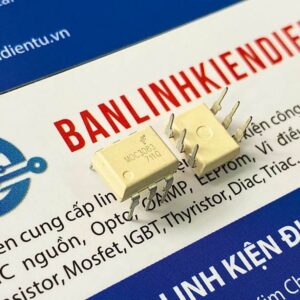

7. Kích thước linh kiện MOC3083

Dạng gói: DIP-6, nhựa epoxy, 6 chân cắm xuyên lỗ.

Kích thước tham khảo:

Chiều dài thân: khoảng 7.3 mm
Chiều rộng: khoảng 6.4 mm
Chiều cao: khoảng 3.5 mm
Khoảng cách giữa hai hàng chân: 7.62 mm
Bước chân: 2.54 mm
Chiều dài chân: khoảng 3 mm

Kích thước này phù hợp với chuẩn IC thông thường, dễ hàn tay hoặc lắp lên bo mạch in (PCB).

8. Cách đo kiểm tra linh kiện MOC3083 (sống / chết)

Dụng cụ cần có

Đồng hồ vạn năng có thang đo diode hoặc thông mạch.
Nguồn DC 5 V.
Điện trở hạn dòng 330 Ω – 1 kΩ.

Các bước kiểm tra

1. Kiểm tra LED điều khiển:

Dùng thang đo diode.
Que đỏ vào chân 1 (Anode), que đen vào chân 2 (Cathode).
Nếu hiện điện áp rơi khoảng 1.1 V → LED tốt.
Nếu không hiển thị hoặc OL cả hai chiều → LED hỏng.

2. Kiểm tra hoạt động triac nội:

Nối nguồn DC 5 V qua điện trở hạn dòng tới LED (chân 1–2).
Khi LED sáng, triac nội (MT1–MT2, chân 6–4) sẽ dẫn.
Dùng đồng hồ đo thông mạch giữa MT1 và MT2: nếu hiển thị thông → linh kiện còn tốt.
Khi ngắt LED, triac phải trở về trạng thái hở.

3. Kiểm tra rò điện:
