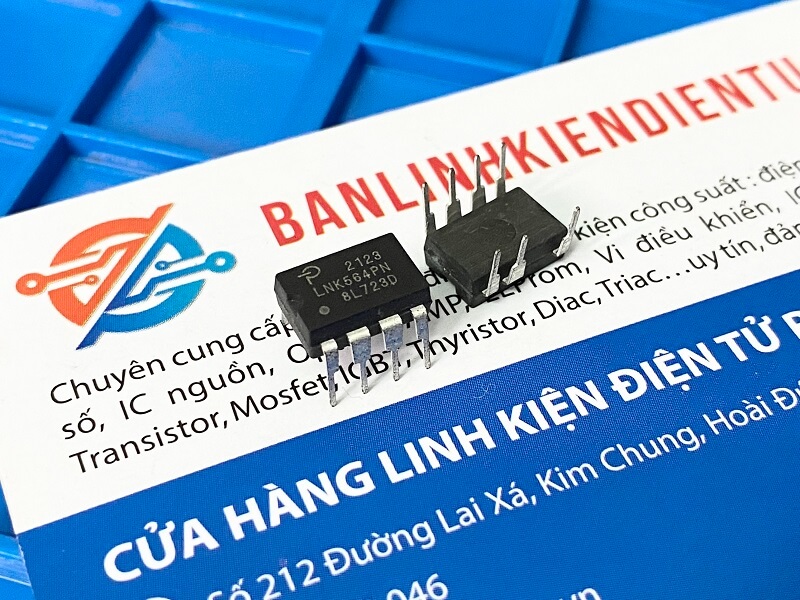

LNK564PN, LNK564P, LNK564 IC nguồn DIP-7

8.500₫

Đã bán: 14

Mã sản phẩm: LNK564PN

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

Mô tả

1. Giới thiệu IC LNK564PN

LNK564PN là IC nguồn xung ngoại tuyến thuộc dòng LinkSwitch-LP của Power Integrations. IC được thiết kế cho các bộ nguồn công suất thấp, thay thế biến áp tuyến tính truyền thống. Nó hoạt động trực tiếp từ điện áp lưới AC với khả năng tiết kiệm năng lượng và nhiều tính năng bảo vệ tích hợp.

2. Cấu tạo của IC LNK564PN

Tích hợp MOSFET công suất điện áp cao (700V).
Bộ dao động nội với tần số khoảng 100 kHz.
Mạch hồi tiếp qua chân FB/Control để điều chỉnh điện áp đầu ra.
Có mạch bảo vệ quá dòng, ngắn mạch, quá nhiệt và tự khởi động lại.

3. Thông số kỹ thuật của IC LNK564PN

Thông số	Giá trị
Điện áp đầu vào AC	85 – 265 VAC
Công suất đầu ra	~3 W
Dòng đầu ra tối đa	~148 mA
Điện áp đầu ra điển hình	~5.8 V (tùy thiết kế)
Điện áp chịu đựng MOSFET	700 V
Tần số chuyển mạch	~100 kHz
Chu kỳ làm việc tối đa	70%
Nhiệt độ mối nối hoạt động	–40 °C đến +150 °C
Dòng hoạt động IC	~220 µA

4. Kiểu chân & chức năng chân của IC LNK564PN

Package: DIP-7 (cắm xuyên lỗ).
Chức năng các chân:

- 1,2, 3,4 – S (SOURCE): Mass sơ cấp, tham chiếu chung.
- 8 – C (CONTROL): Giống các package khác, hồi tiếp và cấp bias.
- 5 – D (DRAIN): Chân Drain MOSFET công suất.
- 7 – S (SOURCE): Các chân Source bổ sung để tăng khả năng dẫn dòng và tản nhiệt.

5. Chức năng

Chuyển đổi nguồn AC sang DC công suất thấp theo cấu hình flyback cách ly hoặc không cách ly.
Ổn định điện áp đầu ra khi tải thay đổi.
Tiết kiệm năng lượng khi không tải.
Bảo vệ mạch và IC khi xảy ra sự cố, tự khôi phục sau khi hết lỗi.
