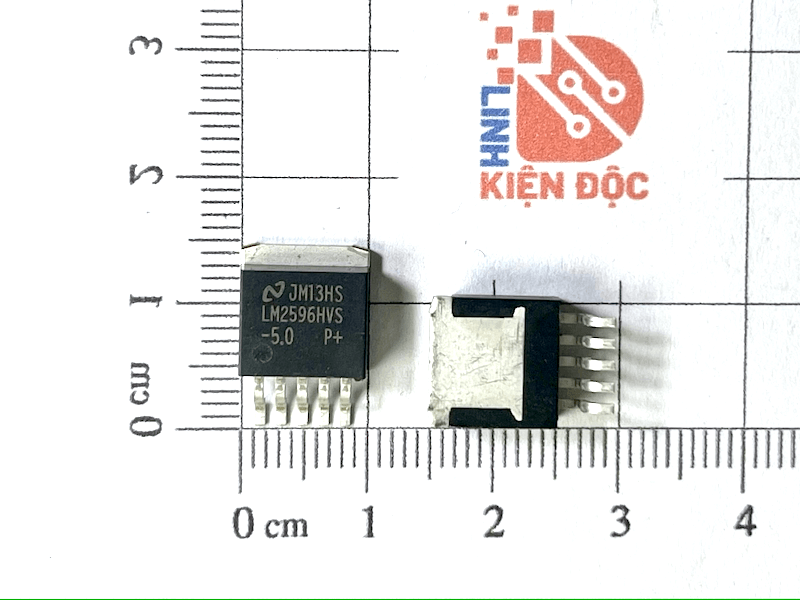

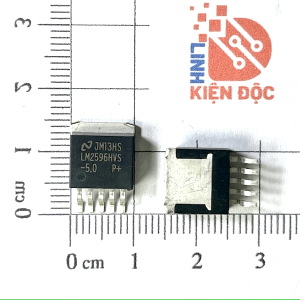

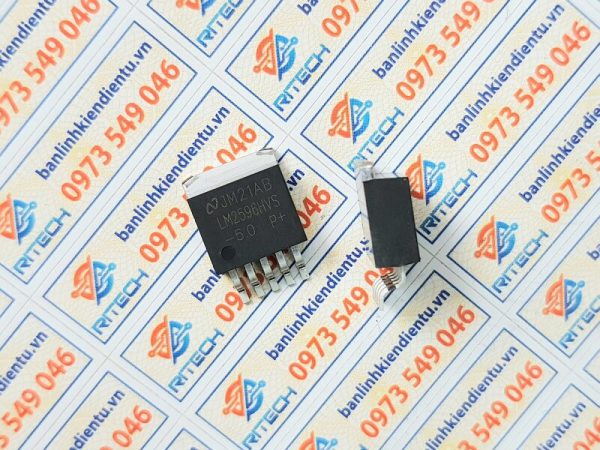

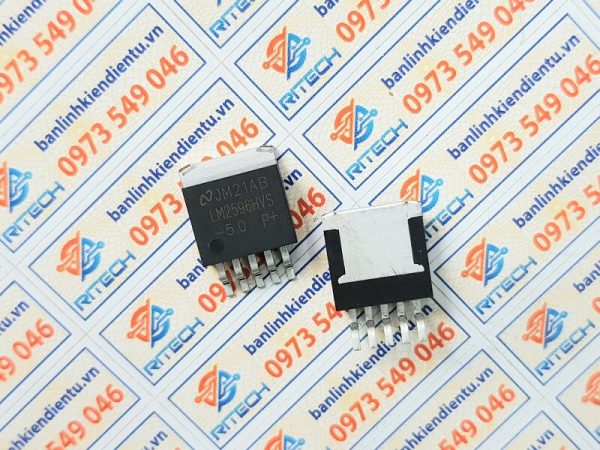

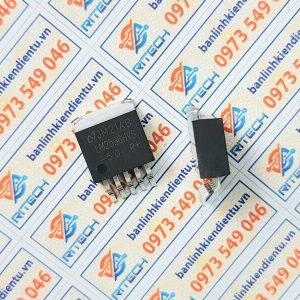

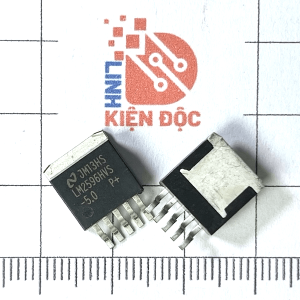

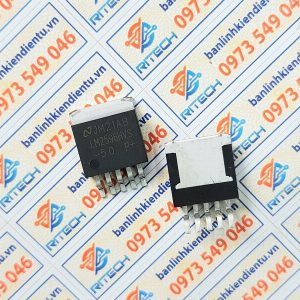

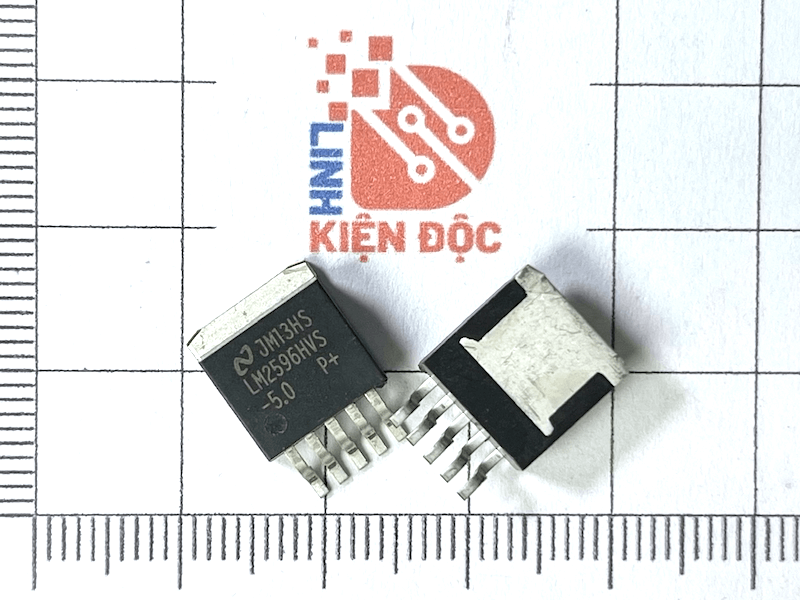

LM2596HVS-5.0 IC nguồn TO-263

11.500₫

Mã sản phẩm : LM2596HVS-5.0

Loại linh kiện: IC nguồn

Kiểu chân: TO-263

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 66-17

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

⚙️ LM2596HVS-5.0, LM2596 IC NGUỒN ỔN ÁP 5V TO-263-5

🔷 1. GIỚI THIỆU

LM2596HVS-5.0 là IC nguồn xung hạ áp (Buck Switching Regulator) đầu ra cố định 5V, dòng tải tối đa 3A, thuộc dòng HVS (High Voltage Series) – có khả năng chịu điện áp đầu vào lên đến 60V, cao hơn so với phiên bản LM2596 thường (40V).

LM2596HVS 5.0
IC được sản xuất bởi Texas Instruments, ON Semiconductor, hoặc STMicroelectronics, được dùng rộng rãi trong nguồn DC-DC công nghiệp, ô tô, và thiết bị điều khiển.
Dạng vỏ TO-263-5 (D²PAK) cho phép tản nhiệt tốt, phù hợp mạch dán công suất cao.

🔷 2. CẤU TẠO

Bên trong LM2596HVS-5.0 bao gồm:

Mạch dao động nội 150kHz.
Bộ khuếch đại sai lệch (Error Amplifier).
Mạch điều chế xung PWM.
MOSFET công suất tích hợp.
Mạch hồi tiếp cố định 5V.
Mạch bảo vệ quá dòng, quá nhiệt, ngắn mạch.

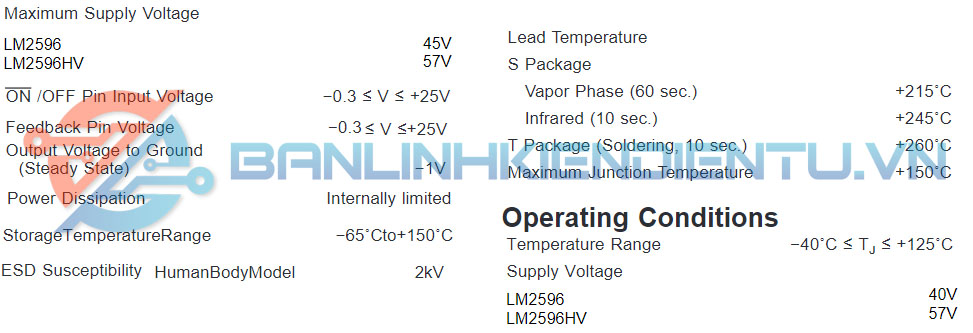

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp đầu vào (VIN)	4.5V – 60V DC
Điện áp đầu ra (VOUT)	5.0V cố định
Dòng tải cực đại	3A
Tần số dao động	150kHz
Hiệu suất	80 – 90%
Nhiệt độ hoạt động	–40°C → +125°C
Kiểu điều khiển	Buck (Step-Down)
Kiểu vỏ	TO-263-5 (D²PAK)

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

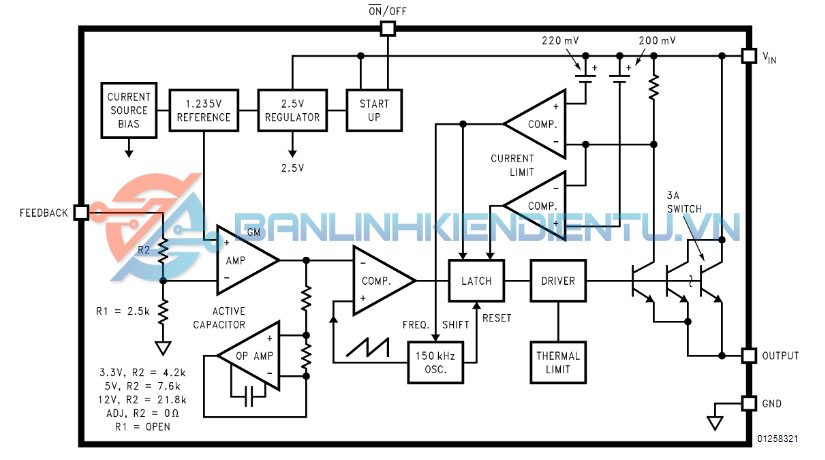

so do chan LM2596HVS 12 So do khoi LM2596HVS 12

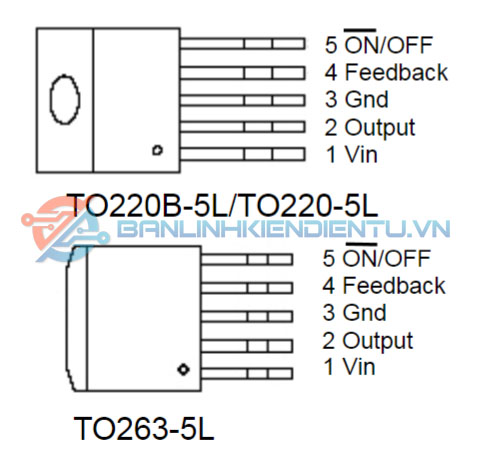

📘 Sơ đồ chân LM2596HVS-5.0 (TO-263-5, nhìn từ trên – mặt in hướng lên):

Chân	Ký hiệu	Chức năng
1	VIN	Nguồn đầu vào (4.5V–60V DC)
2	OUTPUT	Đầu ra ổn áp 5V
3	GND	Mass – nối đất
4	FEEDBACK	Hồi tiếp cố định 5V
5	ON/OFF	Chân điều khiển bật/tắt IC (Active Low)
Tab	GND	Tản nhiệt – nối đất

🔷 5. CHỨC NĂNG LINH KIỆN

Ổn áp đầu ra 5V cố định, dòng tải 3A.
Hiệu suất cao (80–90%) giúp giảm tỏa nhiệt.
Phiên bản HVS hỗ trợ điện áp đầu vào cao đến 60V, phù hợp môi trường công nghiệp.
Bảo vệ đầy đủ: quá nhiệt, quá dòng, ngắn mạch.
Có chân ON/OFF điều khiển logic thuận tiện cho mạch tiết kiệm năng lượng.

🔷 6. ỨNG DỤNG

Mạch nguồn DC-DC 24V → 5V, 48V → 5V.
Cấp nguồn cho vi điều khiển, module cảm biến, relay, bộ truyền thông công nghiệp.
Ứng dụng trong ô tô, robot, PLC, máy công nghiệp, thiết bị IoT.
Thay thế IC ổn áp tuyến tính như LM7805 khi cần hiệu suất cao.

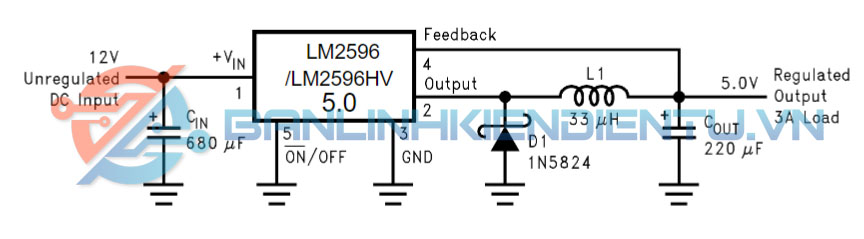

mach ung dung dien hinh LM2596HVS 12

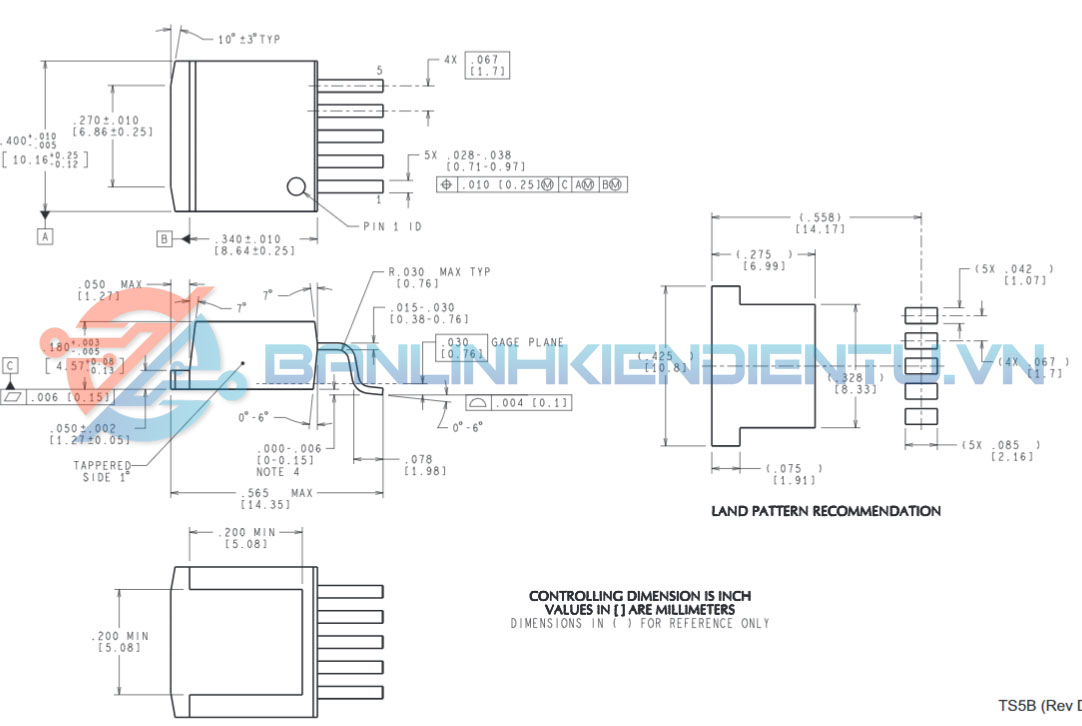

🔷 7. KÍCH THƯỚC

Kiểu vỏ TO-263-5 (D²PAK) tiêu chuẩn:
- Chiều dài: ~10mm
- Chiều rộng: ~9mm
- Khoảng cách chân: 1.27mm
- Tab kim loại lớn để tản nhiệt
- Dạng SMD dán trên PCB, dễ lắp trong mạch công suất.

kich thuoc to 263 5 2

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Cấp nguồn: VIN = 12V, 24V hoặc 48V DC giữa chân 1 (VIN) và chân 3 (GND).
Đo đầu ra: giữa chân 2 (OUTPUT) và chân 3 → phải có 5V ổn định.
Kiểm tra ON/OFF:
- GND → IC hoạt động.
- Mức cao (≥2V) → IC tắt.
Linh kiện ngoài:
- Cuộn cảm L = 150–330µH.
- Diode Schottky ≥ 3A (VD: 1N5822).
- Tụ lọc đầu ra ≥ 470µF / 10V.
