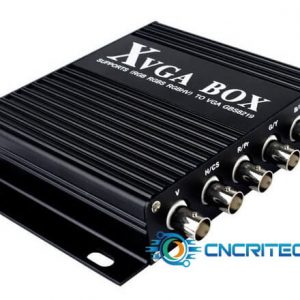

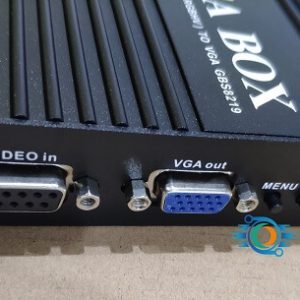

GBS-8219 Bộ chuyển tín hiệu màn hình CRT sang LCD cho máy CNC
4.860.000₫
Tín Hiệu đầu vào: MDA, CGA, EGA, RGB, RGB SOG, RGBS, RGBHV, YPbPr
Đầu ra Hỗ Trợ: 15Pin VGA
Kích thước : 20*12*8 CM
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
GBS-8219 là bộ chuyển đổi tín hiệu video MDA, CGA, EGA, RGB, RGB SOG, RGBS, RGBHV, YPbPr là loại tín hiệu trong các bộ màn hình CRT trong máy CNC sang chuẩn vga thường dùng trong các màn hình LCD khá hữu ích trong việc sửa chữa bảo trì máy CNC để thay thế màn hình CRT bằng màn hình LCD do màn hình CRT đời cổ đã không còn được sản xuất và các linh kiện đã bị lão hóa hỏng hóc thường xuyên.

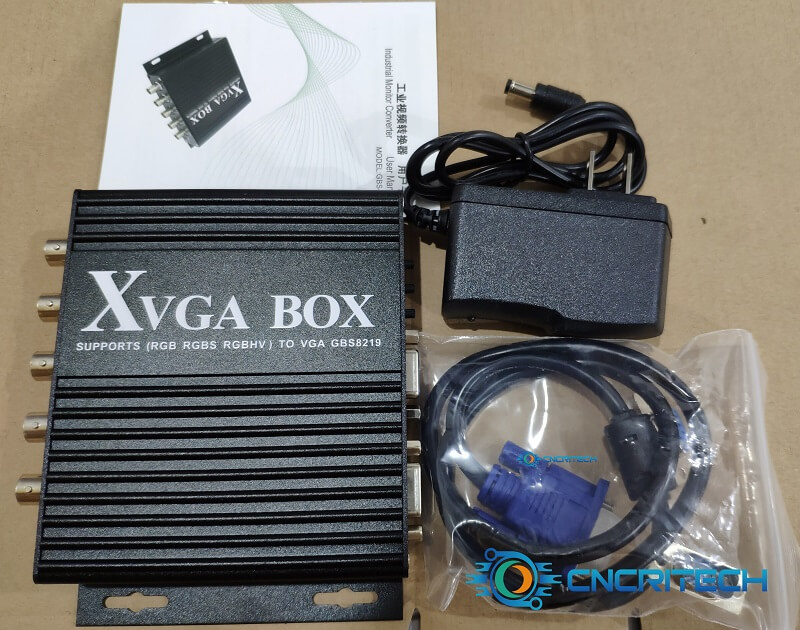

Sản phẩm GBS 8219 bao gồm
- 1xgbs-8219 mô hình XVGA hộp công nghiệp đơn vị chuyển đổi
- 1 XPower cung cấp 100-240V 50-60Hz 0.3a-12v 1a
- 1×9- pin cáp video một nửa( Pigtail cuối)
- 1×9- pin m-f kết nối( 1 nam + 1 nữ)( SL 2)
- 1 xuser hướng dẫn sử dụng
Tính năng của thiết bị GBS 8219
1. Hỗ trợ tín hiệu video tần số dòng 12k đến 40k, nhận dạng tự động, giá trị tần số trường không giới hạn.
2. Hỗ trợ các định dạng video như RGB và YPbPr.
3. Hỗ trợ cả phương pháp quét xen kẽ và tiến bộ.
4. Hỗ trợ độ phân giải dọc từ 200 đến 600 dòng, nhận dạng tự động.
5. Hỗ trợ bất kỳ độ phân giải ngang và nhận dạng tự động.
6. Hỗ trợ tách tín hiệu đồng bộ, tín hiệu đồng bộ tổng hợp hoặc tín hiệu tổng hợp trên tín hiệu video để nhận dạng tự động.
7. Xuất tín hiệu VGA tiêu chuẩn 800 * 600 với tần số trường 60Hz hoặc độ phân giải tùy chỉnh.

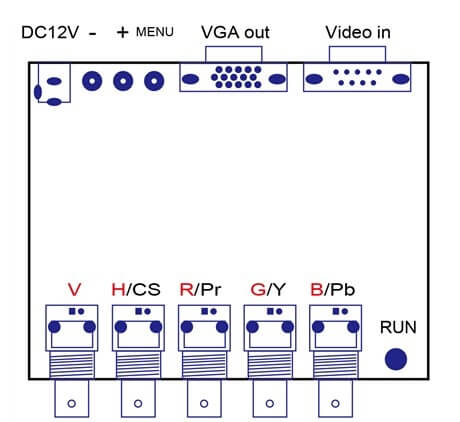

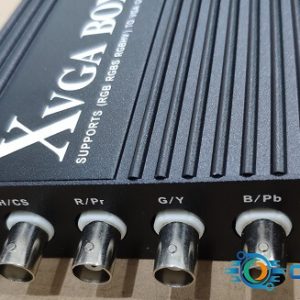

Sơ đồ cấu trúc giao diện sản phẩm
PCB: Đầu vào nguồn, điện áp DC 12V, dòng điện 1A trở lên.
MENU, +, -: Phím menu điều chỉnh thiết bị, + và phím di chuyển con trỏ lên hoặc xuống hoặc sửa đổi giá trị.
VGA OUT: Giao diện đầu ra tín hiệu VGA tiêu chuẩn, được kết nối trực tiếp với màn hình LCD hoặc thiết bị VGA.
VIDEO IN: Giao diện đầu vào tín hiệu 9 chân, kết nối đầu ra tín hiệu gốc theo ngành và các thiết bị khác.
V: Tín hiệu đồng bộ trường.
H / CS: Tín hiệu đồng bộ ngang hoặc tín hiệu đồng bộ tổng hợp.
R / Pr: Tín hiệu màu đỏ, hoặc tín hiệu PR chênh lệch màu.
G / Y: Tín hiệu xanh hoặc tín hiệu Y có độ lệch màu.
B / Pb: tín hiệu màu xanh hoặc tín hiệu Pb chênh lệch màu.
Run: Chỉ báo chạy thiết bị.
Sơ đồ chân cổng Video in

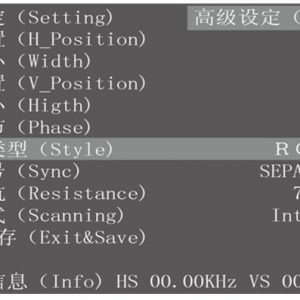

Cài đặt các thông số cho màn hình LCD
Các bước cài đặt GBS 8219
1. Nhập menu cài đặt chung: bấm phím menu một lần.
2. Nhập menu cài đặt nâng cao: bấm và giữ phím menu trong 5 giây.
3. Di chuyển con trỏ xuống: nhấn +.
4. Di chuyển con trỏ lên: Bấm-.
5. Chọn mục hiện tại: bấm phím menu
6. Thoát khỏi dự án hiện tại: nhấn phím menu
7. Sửa đổi mục đã chọn: + hoặc-key.
Ý nghĩa các thông số cài đặt
1. Vị trí ngang: Mục này có thể điều chỉnh vị trí bắt đầu ngang của màn hình video.
2. Kích thước ngang: Mục này có thể điều chỉnh kích thước của chiều rộng hiển thị video.
3. Vị trí dọc: Mục này có thể điều chỉnh vị trí bắt đầu dọc của màn hình video.
4. Kích thước dọc: Mục này có thể điều chỉnh chiều cao của chiều cao hiển thị video.
5. Điều chỉnh pha: Mục này có thể tinh chỉnh pha của nguồn video.
6. Loại nguồn video: Đây là loại nguồn video (RGB hoặc YUV) được người dùng chọn để nhập. Nếu người dùng chọn nguồn video sai, màu hiển thị video có thể không chính xác.
7. Tín hiệu đồng bộ: Mục này tự động nhận dạng tín hiệu đồng bộ của video đầu vào, cũng có thể được điều chỉnh bởi người dùng.
8. Trở kháng đầu vào: Mục này được người dùng chọn là 75 ohm hoặc 750 ohm. Nếu điện trở đầu vào lớn, độ sáng sẽ lớn.
9. Chế độ quét: Mục này cho phép người dùng chọn xem thông tin video đầu vào được xen kẽ hay lũy tiến.
10. Thoát và lưu: Sau khi điều chỉnh tất cả các tham số của người dùng, thoát và lưu tất cả các tham số.
11. Nếu bạn không nhấn bất kỳ phím nào trong 15 giây, menu sẽ tự động lưu các tham số hiện tại và thoát. (Menu OSD sẽ xuất hiện khi không có đầu vào nguồn)
Trình tự điều chỉnh menu GBS 8219
Bước 1: Sau khi tín hiệu được kết nối, nếu không có màn hình hiển thị hoặc màu hiển thị không chính xác, hãy điều chỉnh mục loại nguồn video giống với loại tín hiệu video đầu vào và màu sẽ được hiển thị bình thường. (Các tùy chọn là: Chênh lệch màu YUV, tín hiệu kỹ thuật số RGB (D) RGB, tín hiệu tương tự RGB (A))
Bước 2: Hệ thống có thể tự động nhận dạng tín hiệu đồng bộ. Nếu hiển thị màu hình ảnh bình thường sau khi bước đầu tiên được điều chỉnh, bạn không cần điều chỉnh thủ công, nếu hình ảnh bị méo, bạn cần điều chỉnh thủ công tín hiệu đồng bộ thành cùng loại với nguồn đồng bộ hóa của nguồn tín hiệu và màn hình có thể được hiển thị bình thường.
Bước 3: Nếu màn hình hiển thị bị kéo dài và tràn xuống phía dưới màn hình, hãy điều chỉnh chế độ quét thành: Tiến bộ; nếu vị trí dọc được điều chỉnh ở mức tối đa, màn hình hiển thị hình ảnh vẫn chỉ chiếm một nửa màn hình, sau đó Phương pháp quét được điều chỉnh thành: Xen kẽ.
Bước 4: Điều chỉnh vị trí ngang, kích thước ngang, vị trí dọc và các mục kích thước dọc đến vị trí mong muốn.
Bước 5: Trở kháng đầu vào. Chọn trở kháng đầu vào khớp với nguồn tín hiệu. Chọn 750 ohms, tương đối sáng. Nếu bạn chọn 750 ohms và tất cả đều có màu trắng, bạn nên chọn 75 ohms.
Bước 6: Điều chỉnh pha. Nếu có một jitter hình sóng nhẹ bên trên và bên dưới hình ảnh, bạn có thể điều chỉnh điều này để phù hợp với pha tín hiệu đầu vào.
Bước 7: Lưu và thoát. Lưu tất cả các thông số trên menu và thoát.
