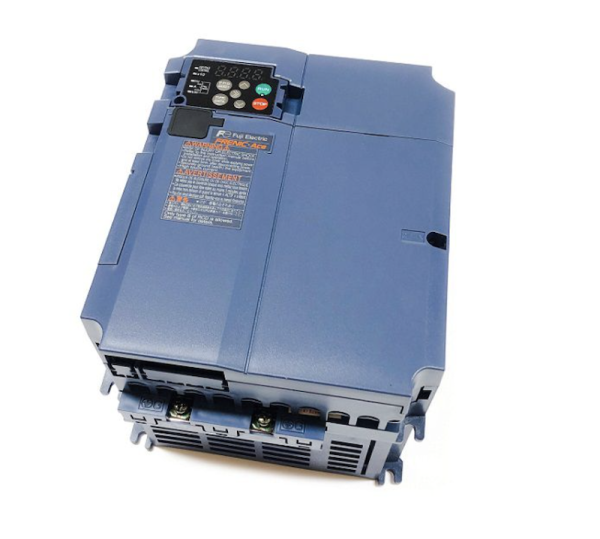

Fuji FRN0029E2S-4GB – Biến tần 3 Pha 380V 7.5-15kW

1. Thông số kỹ thuật

• Điện áp đầu vào: 3 pha 380–480V AC, 50/60 Hz

• Công suất động cơ: 7.5 kW (tải nặng), 15 kW (tải nhẹ)

• Dòng điện định mức: 17.5 A (HD), 34 A (ND)

• Điện áp đầu ra: 3 pha 0–480V AC

• Tần số ngõ ra: 0.1 – 400 Hz

• Phương pháp điều khiển: V/f, vector không cảm biến

• Khả năng quá tải: 150% trong 60 giây, 200% trong 0.5 giây

• Cấp bảo vệ: IP20

• Tiêu chuẩn: CE, UL, RoHS

• Nhiệt độ làm việc: -10°C đến 50°C

2. Cấu tạo

• Vỏ máy: Kim loại + nhựa chống cháy, bảo vệ linh kiện bên trong

• Bộ nguồn chỉnh lưu: Chuyển đổi AC thành DC

• Bộ nghịch lưu IGBT: Tạo dòng AC đầu ra với tần số và điện áp thay đổi

• Bo mạch điều khiển: Xử lý tín hiệu, điều khiển tốc độ/mô-men động cơ

• Màn hình hiển thị: LED/LCD báo trạng thái và thông số

• Cổng kết nối: I/O, RS485, Modbus RTU

• Hệ thống tản nhiệt: Quạt làm mát, khe thoát gió

3. Chức năng

• Điều khiển tốc độ động cơ chính xác

• Khởi động/dừng mềm, giảm sốc cơ khí

• Bảo vệ: quá áp, thấp áp, quá nhiệt, mất pha, quá dòng

• Chế độ tiết kiệm năng lượng khi tải thấp

• Điều khiển mô-men xoắn cho tải nặng

• Ghi nhớ và hiển thị mã lỗi giúp bảo trì dễ dàng

4. Nguyên lý hoạt động

1. Chỉnh lưu: Điện AC 3 pha được chuyển thành DC thông qua bộ chỉnh lưu.

2. Lọc: Dòng DC được làm phẳng qua tụ điện.

3. Nghịch lưu: Dòng DC chuyển thành AC với tần số và điện áp điều chỉnh được nhờ IGBT.

4. Điều khiển: CPU nội bộ điều chỉnh thông số để động cơ đạt tốc độ/mô-men mong muốn.

5. Ứng dụng

• Hệ thống bơm công nghiệp

• Quạt thông gió, quạt hút khói

• Máy nén khí

• Dây chuyền băng tải

• Máy nghiền, máy ép, máy dệt

• Hệ thống chế biến gỗ và thực phẩm

6. Cách sử dụng

1. Lắp đặt:

   • Chọn vị trí khô ráo, thoáng khí, tránh rung lắc

   • Kết nối dây nguồn và dây động cơ theo sơ đồ của hãng

2. Cài đặt:

   • Chọn chế độ điều khiển (V/f hoặc vector)

   • Nhập thông số định mức của động cơ

3. Vận hành:

   • Khởi động bằng nút RUN hoặc tín hiệu điều khiển ngoài

   • Theo dõi trạng thái qua màn hình hiển thị

4. Bảo trì:

   • Vệ sinh định kỳ quạt và khe tản nhiệt

   • Kiểm tra cáp, siết chặt các đầu nối

   • Xử lý cảnh báo/lỗi trước khi vận hành lại
