Cổng logic NOT là gì? cấu tạo. Cổng logic NOT là một phần quan trọng trong kỹ thuật số, có vai trò quyết định trong việc xử lý tín hiệu. Nó là cổng logic đơn giản nhất, thực hiện phép toán phủ định trên đầu vào của nó, nghĩa là nếu đầu vào là 1, đầu ra sẽ là 0 và ngược lại. Bài viết này sẽ đi sâu vào tìm hiểu về cổng logic NOT, cấu tạo, cách đo lường, ứng dụng và nhiều thông tin hữu ích khác.
Cổng logic NOT là gì?
Cổng logic NOT, còn được gọi là cổng đảo, là một trong những cổng cơ bản trong lý thuyết mạch số. Nó có chức năng chính là đảo chiều tín hiệu đầu vào. Cổng này chỉ có một đầu vào và một đầu ra.
Chức năng của cổng logic NOT
Điều đặc biệt ở cổng logic NOT là nó chỉ thực hiện một phép toán duy nhất – phủ định. Nếu đầu vào là 1, đầu ra sẽ là 0; và nếu đầu vào là 0, đầu ra sẽ là 1. Điều này giúp cổng logic NOT trở thành một công cụ hữu ích cho các mạch logic phức tạp hơn.
Vai trò trong mạch điện
Trong các mạch điện tử, cổng NOT thường được dùng để điều khiển hoặc kích hoạt các thiết bị khác nhau. Khi cổng logic NOT thay đổi trạng thái, nó có thể dẫn đến sự thay đổi trong mạch điện, từ đó điều chỉnh hoạt động của các linh kiện khác như transistor, relay hay IC.
Biểu thức đại số
Cổng NOT có thể được thể hiện bằng biểu thức đại số như sau:
- Nếu ( A ) là đầu vào, thì đầu ra sẽ được ký hiệu là ( \overline ).
- Đây là cách dễ dàng để mô tả hành vi của cổng logic NOT trong các bài toán mạch logic.
Cấu tạo của cổng logic NOT
Cổng logic NOT có thể được cấu tạo từ nhiều loại linh kiện khác nhau, nhưng phổ biến nhất là sử dụng transistor hoặc các IC tích hợp. Trong phần này, chúng ta sẽ xem xét chi tiết về cấu trúc của cổng logic NOT.
Sử dụng transistor
Cổng logic NOT có thể được xây dựng bằng một transistor NPN hoặc PNP.
- Transistor NPN: Khi có điện áp đầu vào, transistor sẽ cho phép dòng điện chạy qua, từ đó tạo ra tín hiệu đầu ra đảo ngược.
- Transistor PNP: Ngược lại, khi có điện áp đầu vào giữa hai cực của transistor PNP, nó sẽ không cho phép dòng điện chạy qua và do đó tạo ra một đầu ra khác với tín hiệu đầu vào.
Mạch tích hợp (IC)
Nhiều cổng logic NOT hiện nay được sản xuất dưới dạng mạch tích hợp (IC). Các IC này chứa nhiều cổng NOT trong cùng một chip, giúp tiết kiệm diện tích và nâng cao tính hiệu quả.
- IC 7404: Là một trong những IC nổi tiếng nhất có chứa sáu cổng NOT. Nó rất phổ biến trong các ứng dụng mạch logic.
- IC 4011: Một IC CMOS cũng có các cổng NOT cũng như cổng AND.
Các yếu tố ảnh hưởng đến cấu tạo
Khi thiết kế cổng logic NOT, một số yếu tố cần xem xét bao gồm:
- Điện áp hoạt động
- Dòng điện tiêu thụ
- Tốc độ chuyển đổi tín hiệu
Hướng dẫn cách đo cổng logic NOT
Việc đo đạc cổng logic NOT là cần thiết để đảm bảo rằng nó đang hoạt động đúng cách trong mạch điện của bạn. Trong phần này, chúng ta sẽ đi qua các bước để đo cổng logic NOT.
Thiết bị cần chuẩn bị
Để tiến hành đo đạc, bạn sẽ cần:
- Bảng mạch thử nghiệm: Nơi bạn sẽ lắp đặt và thử nghiệm cổng logic NOT.
- Máy đo đa năng (Multimeter): Để đo điện áp và điện trở.
- Nguồn cấp: Để cung cấp điện cho mạch.
Bước làm thử nghiệm
- Lắp đặt mạch: Kết nối cổng logic NOT vào bảng thử nghiệm, đảm bảo đầu vào và đầu ra đã được kết nối đúng cách.
- Cung cấp điện: Kết nối nguồn điện vào mạch. Kiểm tra xem điện áp có đủ và ổn định không.
- Đo điện áp: Sử dụng máy đo đa năng để đo điện áp tại đầu vào và đầu ra của cổng NOT. Ghi lại giá trị đo được.
Phân tích kết quả
Sau khi hoàn tất đo lường, bạn cần phân tích kết quả:
- Nếu đầu vào là 0, đầu ra phải là 1. Nếu không, cổng logic NOT có vấn đề.
- Tương tự, nếu đầu vào là 1, đầu ra phải là 0.
Nếu kết quả không giống như mong đợi, có thể cổng NOT đã hỏng hoặc kết nối chưa đúng.
Cổng logic NOT thường nằm trên IC nào?
Cổng logic NOT thường được tích hợp trong nhiều loại IC khác nhau. Trong phần này, chúng ta sẽ khám phá một số IC phổ biến chứa cổng logic NOT.
IC CMOS
Các IC chất lượng cao thường được sử dụng trong các ứng dụng yêu cầu tốc độ và hiệu suất cao.
- 74HC04: Là một IC CMOS nổi tiếng chứa sáu cổng NOT. Với khả năng hoạt động ở điện áp thấp, nó thích hợp cho nhiều ứng dụng.
- CD4011: Đây là một IC CMOS khác chứa cổng NOT và một số cổng logic khác, mang lại tính linh hoạt cho mạch.
IC TTL
Các IC TTL (Transistor-Transistor Logic) được sử dụng rộng rãi trong các hệ thống điện tử cổ điển.
- 74LS04: Một phiên bản TTL của IC 7404, với hiệu suất tốt hơn và tiêu thụ ít điện năng hơn.
- 74S04: Một IC khác trong dòng TTL, có tốc độ nhanh và được dùng trong nhiều ứng dụng.
IC châu Âu
Ngoài các IC phổ biến ở Mỹ, còn có một số IC đáng chú ý từ châu Âu.
- HEF4049: Một IC CMOS với năm cổng NOT, thích hợp cho các ứng dụng cần nhiều cổng đảo.
- MC1409: Cũng là một IC CMOS, chứa cổng NOT và rất phù hợp cho các mạch logic phức tạp.
Đặc điểm hoạt động của cổng logic NOT
Cổng logic NOT không chỉ đơn giản là đảo ngược tín hiệu. Nó còn có nhiều đặc điểm quan trọng liên quan đến hoạt động và ứng dụng của nó trong thực tế.
Tín hiệu đầu vào và đầu ra
- Tín hiệu đầu vào: Cổng NOT chỉ nhận một tín hiệu đầu vào. Tín hiệu này có thể ở hai trạng thái: 0 hoặc 1.
- Tín hiệu đầu ra: Đầu ra sẽ phản ánh ngược lại tín hiệu đầu vào. Điều này cho phép mạch hoạt động theo cách mà trạng thái của nó luôn ngược lại với trạng thái của tín hiệu đầu vào.
Thời gian trễ
Cổng logic NOT, giống như bất kỳ cổng logic nào khác, cũng có thời gian trễ nhất định khi chuyển đổi tín hiệu.
- Thời gian trễ: Thời gian trễ này phụ thuộc vào thiết kế của cổng. Đối với các cổng CMOS, thời gian trễ thường lớn hơn so với cổng TTL.
- Tầm quan trọng: Thời gian trễ rất quan trọng trong các mạch yêu cầu đồng bộ hóa cao, vì nếu quá trình chuyển đổi diễn ra chậm, có thể dẫn đến lỗi trong mạch.
Tình trạng hoạt động
Cổng NOT có thể hoạt động ổn định trong nhiều điều kiện khác nhau. Tuy nhiên, vẫn có những yếu tố có thể ảnh hưởng đến hoạt động của nó.
- Nhiệt độ: Nếu nhiệt độ môi trường quá cao, hiệu suất của cổng có thể giảm.
- Điện áp: Cổng NOT cần một điện áp hoạt động trong khoảng nhất định để đảm bảo nó hoạt động bình thường.
So sánh cổng logic NOT với các cổng khác
Cổng logic NOT không thể thiếu trong các mạch điện tử, và việc so sánh nó với các cổng logic khác sẽ giúp chúng ta hiểu rõ hơn về ưu nhược điểm của nó.
Cổng AND
- Chức năng: Cổng AND chỉ cho phép tín hiệu đầu ra là 1 khi tất cả đầu vào đều là 1. Trong khi đó, cổng NOT chỉ cần 1 đầu vào để xác định đầu ra.
- Số lượng đầu vào: Cổng AND có thể có nhiều đầu vào, trong khi cổng NOT chỉ có một.
Cổng OR
- Chức năng: Cổng OR cho phép đầu ra là 1 nếu có ít nhất một đầu vào là 1. Còn cổng NOT giữ nguyên bản chất đảo ngược tín hiệu.
- Phổ biến: Cổng OR thường được sử dụng trong các ứng dụng yêu cầu logic phức tạp hơn.
Cổng NAND và NOR
- Cổng NAND: Cổng NAND là sự kết hợp giữa cổng AND và cổng NOT. Nó có chức năng đảo ngược đầu ra của cổng AND.
- Cổng NOR: Tương tự như trước, cổng NOR là sự kết hợp giữa cổng OR và cổng NOT.
Ứng dụng của cổng logic NOT trong mạch điện
Cổng logic NOT không chỉ là một phần của lý thuyết mà còn có nhiều ứng dụng thực tiễn trong cuộc sống.
Ứng dụng trong mạch điều khiển
Cổng NOT thường được sử dụng trong các mạch điều khiển, nơi mà một tín hiệu âm có thể được sử dụng để điều khiển một thiết bị.
- Relay và transistor: Cổng NOT có thể được sử dụng để điều khiển transistor hoặc relay, từ đó điều khiển các tải lớn hơn.
- Hệ thống tự động: Trong các hệ thống tự động, cổng NOT có thể được sử dụng để đảo trạng thái đầu vào từ cảm biến.
Ứng dụng trong xử lý tín hiệu
Cổng NOT cũng có vai trò quan trọng trong việc xử lý tín hiệu.
- Mạch khuếch đại: Nó có thể được sử dụng để tạo ra các mạch khuếch đại tín hiệu nhỏ.
- Bộ lọc tín hiệu: Cổng NOT có thể giúp tinh chỉnh tín hiệu, loại bỏ nhiễu không mong muốn.
Ứng dụng trong các hệ thống an toàn
Trong các hệ thống an toàn, cổng NOT có thể được sử dụng để phát hiện và cảnh báo các tình huống nguy hiểm.
- Cảm biến khói: Khi cảm biến khói phát hiện khói, nó có thể gửi tín hiệu 1 đến cổng NOT, khiến hệ thống báo động bật lên.
- Hệ thống giám sát: Trong hệ thống giám sát an ninh, tín hiệu từ cảm biến chuyển động có thể được đảo ngược để kích hoạt camera.
Các loại IC chứa cổng logic NOT phổ biến
Nhiều loại mạch tích hợp chứa cổng logic NOT có sẵn trên thị trường, và mỗi loại có tính năng và ứng dụng riêng.
IC 7404
- Thông số kỹ thuật: IC 7404 chứa tổng cộng sáu cổng NOT. Đây là IC TTL tiêu chuẩn và có độ tin cậy cao.
- Ứng dụng: Nó thường được sử dụng trong các ứng dụng cơ bản và giáo dục để dạy về mạch logic.
IC 4049
- Thông số kỹ thuật: IC 4049 là một IC CMOS cung cấp năm cổng NOT.
- Ưu điểm: Với khả năng hoạt động ở điện áp thấp, nó rất phù hợp cho các ứng dụng di động và tiết kiệm năng lượng.

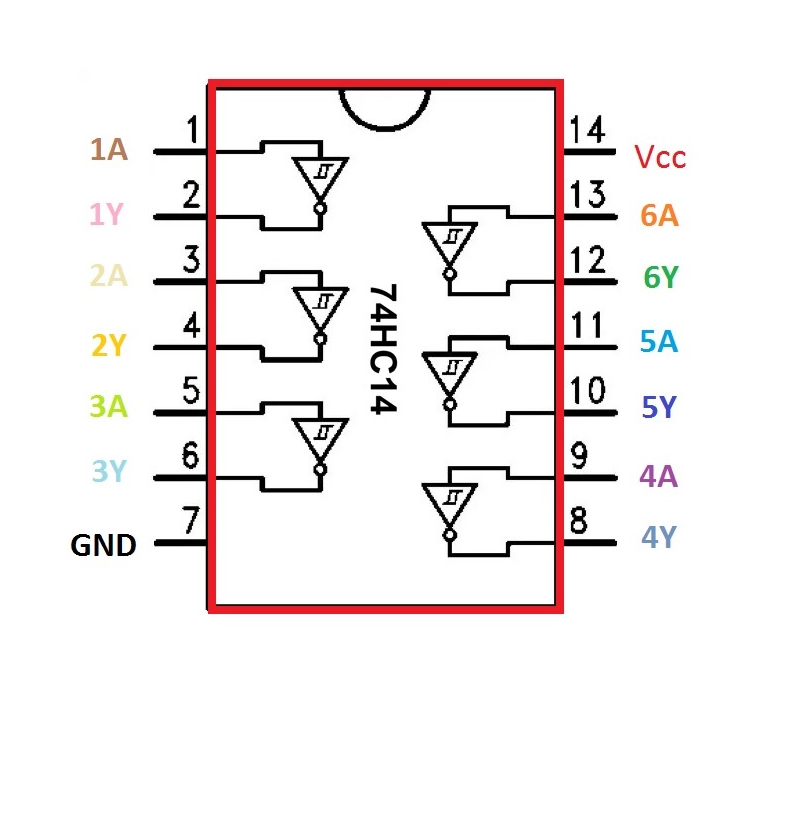

IC 74HC14
- Thông số kỹ thuật: IC 74HC14 chứa cổng NOT với khả năng xử lý tín hiệu nhanh và đáng tin cậy.
- Ứng dụng: Nó thường được dùng trong các mạch logic yêu cầu độ chính xác cao và tốc độ nhanh.
Schematic mạch điện có cổng logic NOT
Mạch điện với cổng logic NOT có thể được vẽ theo nhiều cách khác nhau, tùy thuộc vào mục đích sử dụng.
Schematic đơn giản
Schematic cơ bản của cổng NOT rất đơn giản, chỉ gồm một đầu vào và một đầu ra.
+---+
A --| |--> Y
|NOT|
+---+
Schematic phức tạp
Trong các ứng dụng phức tạp hơn, cổng NOT có thể được kết hợp với các cổng khác như AND và OR.
+---+ +---+
A ---| |---->| |
|AND| | |
B ---| | |OR |--> Y
+---+ +---+
| |
| |
| |
+----------+
|
NOT
Lưu ý khi thiết kế mạch
Khi thiết kế mạch điện với cổng logic NOT, cần lưu ý một số yếu tố như:
- Đảm bảo đúng điện áp hoạt động.
- Tính toán mức tiêu thụ năng lượng.
- Đảm bảo kết nối chính xác giữa các linh kiện.
Lỗi thường gặp khi sử dụng cổng logic NOT
Khi làm việc với cổng logic NOT, có một số lỗi thường gặp có thể xảy ra.
Kết nối sai
Một trong những lỗi phổ biến nhất là kết nối sai giữa đầu vào và đầu ra.
- Giải pháp: Luôn kiểm tra sơ đồ mạch trước khi cung cấp điện cho nó.
Điện áp không ổn định
Cổng logic NOT yêu cầu một điện áp nhất định để hoạt động. Nếu điện áp không ổn định, nó có thể dẫn đến hoạt động không đúng.
- Giải pháp: Sử dụng nguồn điện ổn định và kiểm tra điện áp thường xuyên.
Quá tải dòng
Nếu cổng NOT bị quá tải dòng, nó có thể bị hỏng hoặc không hoạt động đúng.
- Giải pháp: Kiểm tra các linh kiện trong mạch để đảm bảo rằng chúng không vượt quá mức dòng cho phép.
Kết luận
Cổng logic NOT là một phần không thể thiếu trong lĩnh vực mạch điện tử, đóng vai trò quan trọng trong việc xử lý và điều khiển tín hiệu. Qua bài viết này, chúng ta đã tìm hiểu về cổng logic NOT là gì? cấu tạo và những ứng dụng của nó trong thực tế. Với cấu trúc đơn giản và khả năng hoạt động mạnh mẽ, cổng logic NOT không chỉ giúp đơn giản hóa các mạch logic mà còn mở ra nhiều cơ hội mới trong thiết kế và ứng dụng công nghệ điện tử.
