🧩 1. Giới thiệu chung – Cầu chì nhiệt TF RY85 10A 250V 85°C
Cầu chì nhiệt TF RY85 10A 250V 85°C là thiết bị bảo vệ an toàn nhiệt (Thermal Fuse / Thermal Cutoff).
Nó được dùng để ngắt mạch vĩnh viễn khi nhiệt độ môi trường vượt quá 85°C, giúp bảo vệ thiết bị khỏi cháy nổ, quá nhiệt, hoặc hư hỏng linh kiện.
Sau khi ngắt, cầu chì không thể phục hồi, cần thay mới linh kiện.
Ứng dụng phổ biến:
-
Nguồn xung, adapter, sạc pin
-
Biến áp, motor, quạt điện, pin năng lượng
-
Thiết bị gia dụng (nồi cơm, bàn ủi, máy nước nóng, ấm siêu tốc)
-
Hệ thống chiếu sáng hoặc thiết bị công nghiệp

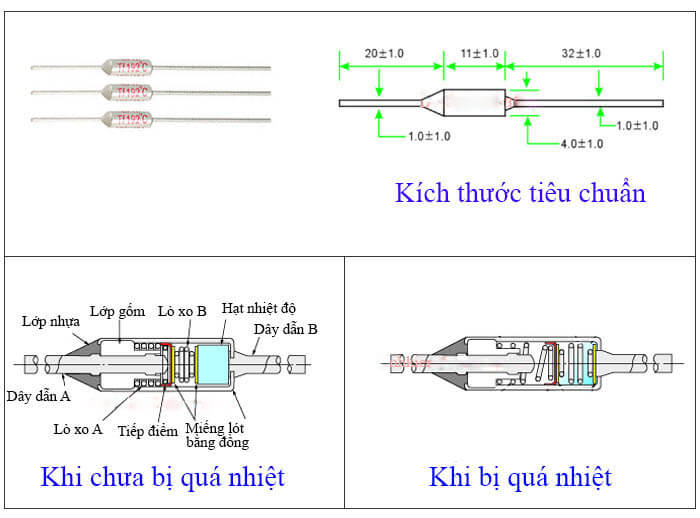

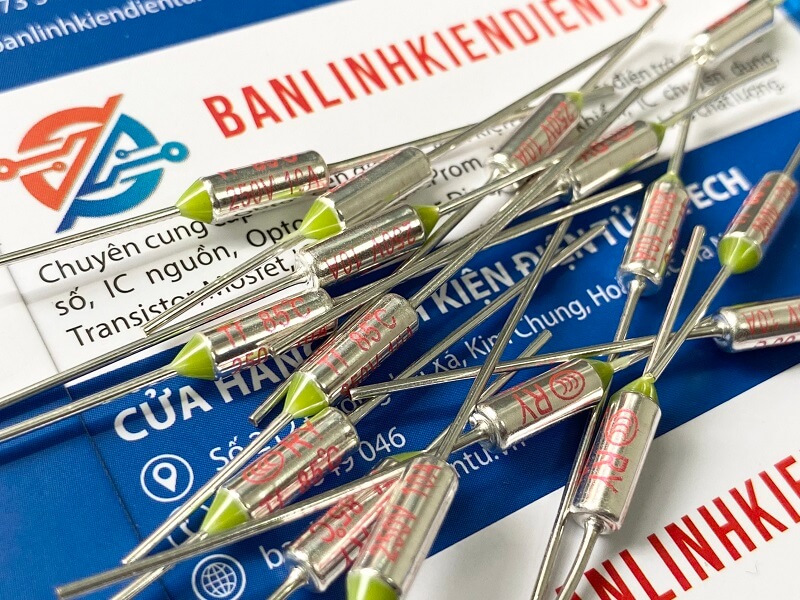

⚙️ 2. Cấu tạo – Cầu chì nhiệt TF RY85 10A 250V 85°C
Cầu chì nhiệt RY85 có cấu trúc đơn giản nhưng rất chính xác về mặt nhiệt học:
-
Vỏ ngoài:
-
Làm bằng kim loại (nhôm hoặc thép không gỉ mạ niken), dẫn nhiệt tốt, bảo vệ linh kiện bên trong.
-
Trên vỏ in rõ thông tin: mã linh kiện, điện áp, dòng, và nhiệt độ ngắt.
-
-
Bên trong:
-
Hai điện cực được giữ bằng viên hợp chất nhạy nhiệt (Thermal Pellet).
-
Khi đạt nhiệt độ định mức (85°C), viên này tan chảy, khiến lò xo nội kéo tách tiếp điểm → ngắt mạch.
-
-
Dây dẫn ra (Lead):
-
Hai đầu dây hợp kim chịu nhiệt cao (Nickel / Copper).
-
Cho phép hàn hoặc kẹp cos dễ dàng vào mạch điện.
-
📊 3. Thông số kỹ thuật – Cầu chì nhiệt TF RY85 10A 250V 85°C
Thông số | Giá trị / Đặc điểm | Ghi chú |
---|---|---|
Model | RY85 | Mã sản phẩm |
Loại linh kiện | Thermal Fuse (Cầu chì nhiệt) | Ngắt khi quá nhiệt |
Nhiệt độ ngắt | 85°C ±5°C | Giá trị danh định |
Dòng định mức (Rated Current) | 10 A | Ở 250VAC |
Điện áp định mức (Rated Voltage) | 250 VAC | AC 50/60Hz |
Điện trở ban đầu | ≤ 100 mΩ | Ở trạng thái thường |
Thời gian ngắt | < 2 phút tại 100°C | Theo tiêu chuẩn IEC |
Trạng thái sau khi ngắt | Không phục hồi | Phải thay mới |
Nhiệt độ hoạt động liên tục | ≤ 70°C | Để kéo dài tuổi thọ |
Vật liệu vỏ | Nhôm hoặc thép mạ Ni | Dẫn nhiệt tốt |
Khả năng chịu nhiệt tức thời | 120°C | Trong thời gian ngắn |
Kích thước thân | 4 × 9 mm (tham khảo) | Loại DO-15 tương đương |
Chiều dài dây | 35 – 40 mm | Có thể cắt ngắn khi lắp |

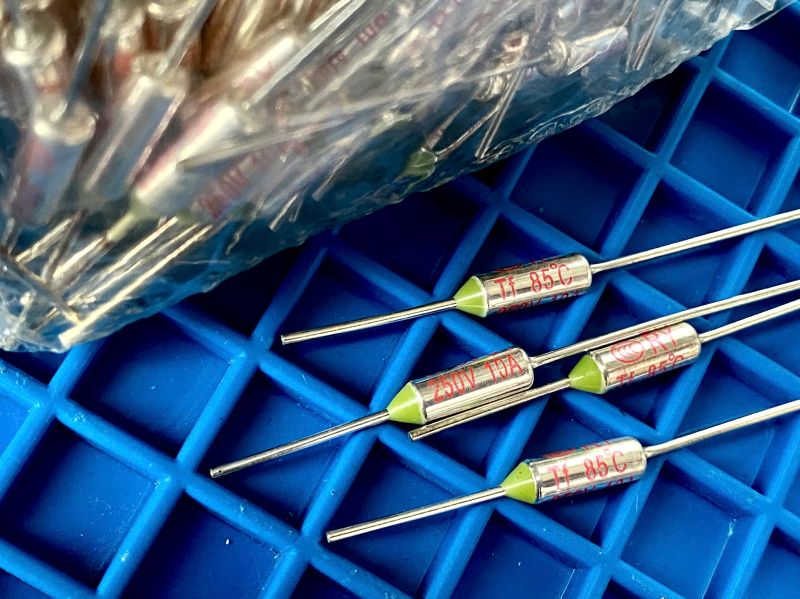

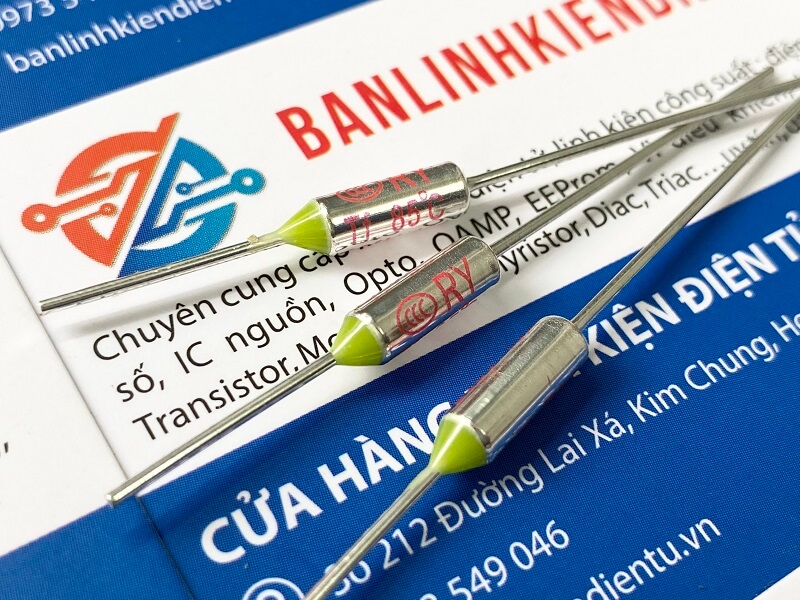

🔎 4. Ký hiệu và cách đọc – Cầu chì nhiệt TF RY85 10A 250V 85°C
Trên thân cầu chì thường được in:
🔸 Giải thích:
-
RY85: Mã sản phẩm
-
10A 250V~: Dòng và điện áp hoạt động tối đa
-
85°C: Nhiệt độ ngắt mạch
-
T.F: Thermal Fuse (Cầu chì nhiệt)
🧠 5. Chức năng và nguyên lý hoạt động – Cầu chì nhiệt TF RY85 10A 250V 85°C
Chức năng chính:
-
Ngắt mạch điện vĩnh viễn khi nhiệt độ vượt quá 85°C, bảo vệ mạch và linh kiện.
-
Đảm bảo an toàn cháy nổ, đặc biệt trong mạch có cuộn dây, biến áp, hoặc phần tử nhiệt.
Nguyên lý hoạt động:
-
Ở nhiệt độ bình thường, dòng điện đi qua cầu chì bình thường.
-
Khi nhiệt độ môi trường hoặc thiết bị đạt 85°C, vật liệu nhạy nhiệt bên trong tan chảy.
-
Lò xo hoặc phần đẩy cơ học bên trong tách hai tiếp điểm → mở mạch (ngắt điện).
-
Sau khi ngắt, cầu chì không thể tái sử dụng.
💡 6. Ứng dụng thực tế – Cầu chì nhiệt TF RY85 10A 250V 85°C
Ứng dụng | Mô tả chức năng bảo vệ |
---|---|
Nguồn xung, adapter, sạc điện thoại/laptop | Cắt nguồn khi mạch nguồn quá nóng. |
Biến áp nguồn / motor quạt | Gắn sát cuộn dây để ngắt khi nhiệt độ cuộn dây quá cao. |
Nồi cơm điện, máy sấy tóc, bàn ủi | Bảo vệ phần gia nhiệt, tránh cháy nổ. |
Thiết bị LED hoặc driver LED | Ngắt khi nhiệt độ môi trường vượt mức cho phép. |
Pin sạc, pin lithium | Cắt mạch khi pin bị quá nhiệt do sạc hoặc xả mạnh. |
📏 7. Kích thước vật lý – Cầu chì nhiệt TF RY85 10A 250V 85°C
Thông số | Kích thước (mm) | Ghi chú |
---|---|---|
Chiều dài thân | 8 – 10 | Tùy nhà sản xuất |
Đường kính thân | 4 – 5 | Dạng trụ kim loại |
Chiều dài toàn bộ | 35 – 40 | Bao gồm dây chì |
Đường kính dây chì | 0.6 – 0.8 | Dây chịu dòng 10A |
Kiểu vỏ | Hình trụ kim loại | Giống cầu chì mini |
🧪 8. Cách đo và kiểm tra – Cầu chì nhiệt TF RY85 10A 250V 85°C
A. Dụng cụ cần thiết:
-
Đồng hồ vạn năng (Multimeter)
-
Thiết bị tạo nhiệt (súng nhiệt hoặc lò nhiệt độ ổn định)
B. Các bước kiểm tra:
1️⃣ Kiểm tra ở nhiệt độ thường:
-
Đặt đồng hồ ở thang đo thông mạch.
-
Nếu có thông mạch (kêu bip hoặc điện trở ≈ 0Ω) → cầu chì còn tốt.
-
Nếu mở mạch (OL) → cầu chì đã ngắt (chết).
2️⃣ Kiểm tra hoạt động theo nhiệt độ (nếu cần):
-
Cố định cầu chì, làm nóng chậm đến 85°C ±5°C.
-
Khi đạt ngưỡng → cầu chì mất thông mạch → ngắt đúng tiêu chuẩn.
C. Lưu ý khi thao tác:
-
Không hàn cầu chì quá lâu (nhiệt mỏ hàn >200°C có thể làm ngắt sớm).
-
Nên bấm cos hoặc hàn nhanh dưới 3 giây.
-
Gắn cầu chì ở vị trí dễ truyền nhiệt từ phần tử cần bảo vệ.
-
Không nối tắt cầu chì nhiệt đã hỏng – thay mới hoàn toàn.
