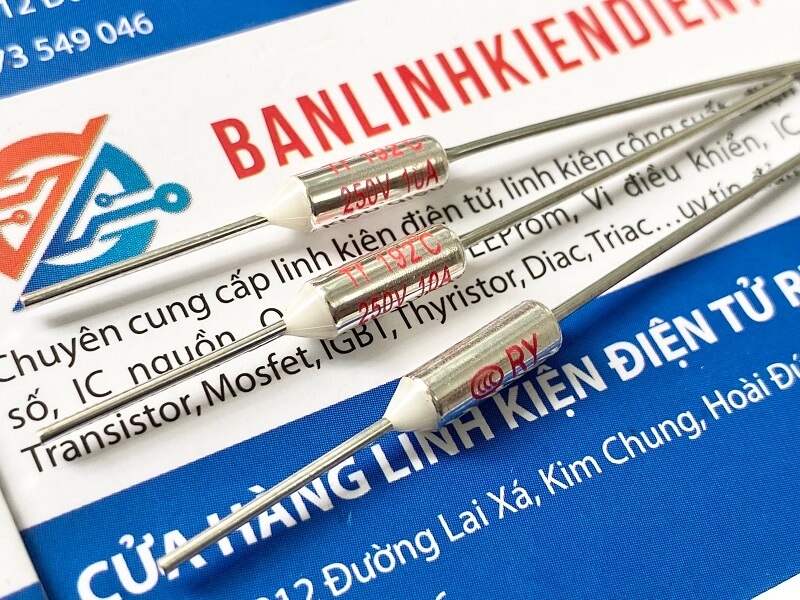

Cầu chì nhiệt TF RY192 10A 250V 192ºC
2.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
🧩 1. Giới thiệu chung – Cầu chì nhiệt TF RY192 10A 250V 192°C
Cầu chì nhiệt TF RY192 10A 250V 192°C (Thermal Fuse / Thermal Cutoff) là linh kiện bảo vệ chống quá nhiệt vĩnh viễn, có chức năng ngắt dòng điện khi nhiệt độ đạt đến 192°C nhằm ngăn ngừa cháy nổ, hư hỏng linh kiện hoặc quá tải nhiệt trong các thiết bị điện – điện tử.
Khi cầu chì ngắt do nhiệt độ cao, không thể phục hồi, phải thay mới hoàn toàn.
Ứng dụng phổ biến:
-
Bộ nguồn, adapter, UPS, biến áp xung
-
Motor điện, quạt, máy sấy tóc, bàn ủi
-
Nồi cơm điện, bình đun nước, thiết bị sưởi
-
Đèn LED công suất, mạch pin sạc, IC công suất
⚙️ 2. Cấu tạo – Cầu chì nhiệt TF RY192 10A 250V 192°C
Cầu chì nhiệt RY192 được chế tạo tinh gọn nhưng độ chính xác cao, gồm ba bộ phận chính:
-
Vỏ kim loại:
-
Chất liệu: hợp kim nhôm hoặc thép mạ niken, tản nhiệt nhanh, chống oxy hóa.
-
Trên vỏ in rõ thông tin: mã RY192, điện áp, dòng điện, nhiệt độ ngắt.
-
-
Phần tử nhạy nhiệt (pellet):
-
Gồm chất rắn nhạy cảm với nhiệt nằm giữa hai tiếp điểm.
-
Khi nhiệt độ đạt 192°C, hợp chất tan chảy, lò xo bung ra → ngắt tiếp điểm → ngắt mạch vĩnh viễn.
-
-
Dây dẫn (Lead wires):
-
Làm từ hợp kim chịu nhiệt cao (Nickel / Đồng mạ).
-
Dễ hàn hoặc bấm cos, độ bền cơ học tốt và ổn định ở nhiệt cao.
-
📊 3. Thông số kỹ thuật – Cầu chì nhiệt TF RY192 10A 250V 192°C
| Thông số | Giá trị / Đặc điểm | Ghi chú |
|---|---|---|
| Model | RY192 | Mã định danh sản phẩm |
| Loại linh kiện | Thermal Fuse (Cầu chì nhiệt) | Ngắt vĩnh viễn khi quá nhiệt |
| Nhiệt độ ngắt (Tf) | 192°C ±5°C | Ngưỡng kích hoạt ngắt |
| Điện áp định mức | 250 VAC | Dòng xoay chiều |
| Dòng định mức | 10 A | Ở 25°C |
| Điện trở nội (Initial Resistance) | ≤ 100 mΩ | Ở trạng thái hoạt động bình thường |
| Thời gian ngắt tại 200°C | < 2 phút | Theo tiêu chuẩn IEC 60691 |
| Tình trạng sau khi ngắt | Không thể phục hồi | Phải thay mới |
| Nhiệt độ hoạt động liên tục tối đa | 170°C | Đảm bảo tuổi thọ sử dụng |
| Vỏ bảo vệ | Kim loại mạ Ni | Chống gỉ, dẫn nhiệt tốt |
| Kích thước thân | Ø4 × 9 mm | Loại tiêu chuẩn |
| Chiều dài tổng thể | 35 – 40 mm | Gồm dây chì |
| Đường kính dây chì | 0.6 – 0.8 mm | Dây chịu nhiệt cao |
🔎 4. Ký hiệu và cách đọc – Cầu chì nhiệt TF RY192 10A 250V 192°C
Thông tin in trên thân cầu chì thường có dạng:
Giải thích:
-
RY192 → Mã định danh linh kiện
-
10A 250V~ → Dòng và điện áp tối đa cho phép
-
192°C → Nhiệt độ ngắt danh định
-
T.F → Thermal Fuse – Cầu chì nhiệt
🧠 5. Chức năng và nguyên lý hoạt động – Cầu chì nhiệt TF RY192 10A 250V 192°C
Chức năng:
-
Bảo vệ thiết bị khỏi quá nhiệt hoặc cháy mạch khi nhiệt độ vượt 192°C.
-
Dừng mạch điện vĩnh viễn, tránh lan truyền nhiệt sang linh kiện khác.
Nguyên lý hoạt động:
-
Khi hoạt động bình thường: nhiệt độ < 192°C, dòng điện qua bình thường.
-
Khi nhiệt độ đạt 192°C ±5°C, hợp chất nhiệt tan chảy → lò xo tách tiếp điểm → ngắt hoàn toàn mạch điện.
-
Sau khi ngắt, cầu chì không thể hồi phục, cần thay mới linh kiện.
💡 6. Ứng dụng thực tế – Cầu chì nhiệt TF RY192 10A 250V 192°C
| Ứng dụng | Chức năng bảo vệ |
|---|---|
| Motor điện, quạt, biến áp | Ngắt khi cuộn dây hoặc lõi bị quá nhiệt. |
| Nguồn xung, adapter, bộ sạc | Bảo vệ IC công suất và cuộn cảm khi nhiệt độ vượt ngưỡng. |
| Thiết bị sưởi, bàn ủi, nồi cơm, ấm điện | Cắt nguồn khi bộ gia nhiệt quá nhiệt, tránh cháy nổ. |
| Đèn LED, pin sạc, inverter | Bảo vệ khỏi dòng sạc cao hoặc tản nhiệt kém. |
| Thiết bị công nghiệp / HVAC | Dừng mạch khi cảm biến, bộ nguồn hoặc cuộn coil bị nóng quá mức. |
📏 7. Kích thước vật lý – Cầu chì nhiệt TF RY192 10A 250V 192°C
| Thông số | Kích thước (mm) | Ghi chú |
|---|---|---|
| Chiều dài thân | 9 – 10 | Dạng trụ kim loại |
| Đường kính thân | 4 – 5 | Loại nhỏ gọn |
| Chiều dài tổng thể | 35 – 40 | Tính cả hai dây chì |
| Đường kính dây chì | 0.6 – 0.8 | Chịu dòng cao |
| Chất liệu vỏ | Kim loại mạ Ni | Dẫn nhiệt tốt, bền, chống rỉ |
🧪 8. Cách đo và kiểm tra – Cầu chì nhiệt TF RY192 10A 250V 192°C
A. Dụng cụ cần có:
-
Đồng hồ vạn năng (thang đo điện trở hoặc thông mạch)
-
Nhiệt kế và thiết bị gia nhiệt (súng nhiệt, khò nhiệt hoặc bếp nhiệt có kiểm soát)
B. Cách kiểm tra:
1️⃣ Kiểm tra ở nhiệt độ phòng:
-
Dùng đồng hồ ở chế độ thông mạch (bíp).
-
Nếu có thông mạch (bíp / R ≈ 0Ω) → cầu chì tốt.
-
Nếu hở mạch (OL) → cầu chì đã ngắt (chết).
2️⃣ Kiểm tra khả năng ngắt theo nhiệt:
-
Gia nhiệt dần cầu chì bằng nguồn nhiệt ổn định.
-
Khi đạt khoảng 192°C ±5°C, cầu chì sẽ ngắt hoàn toàn.
-
Đo lại điện trở: nếu OL → hoạt động chuẩn.
C. Lưu ý khi lắp đặt:
-
Không hàn lâu (>3 giây) bằng mỏ hàn ở 200°C, dễ kích ngắt sớm.
-
Ưu tiên bấm cos hoặc kẹp nhiệt thay vì hàn trực tiếp lâu.
-
Lắp sát vùng sinh nhiệt trong mạch (nguồn, biến áp, điện trở công suất).
-
Sau khi ngắt → phải thay mới, tuyệt đối không nối tắt hoặc tái sử dụng.
