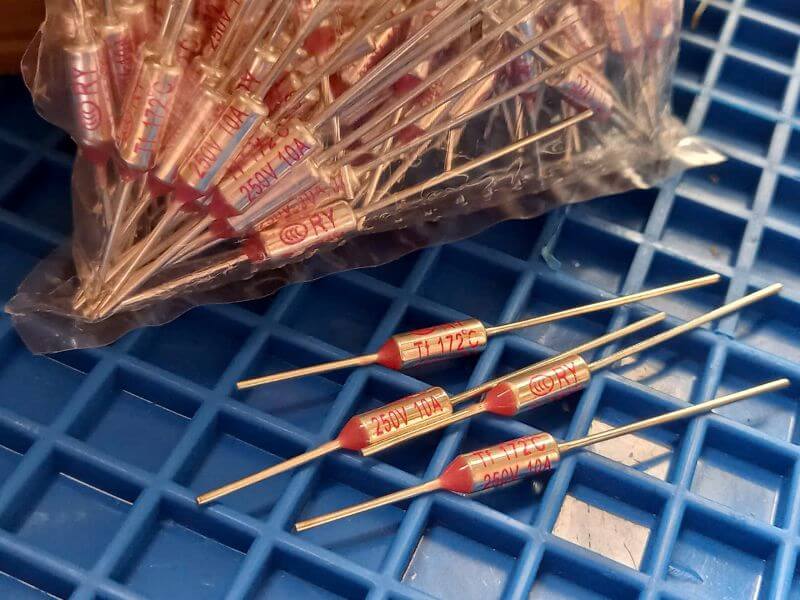

Cầu chì nhiệt TF RY172 10A 250V 172ºC
2.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
🧩 1. Giới thiệu chung – Cầu chì nhiệt TF RY172 10A 250V 172°C
Cầu chì nhiệt TF RY172 10A 250V 172°C là thiết bị bảo vệ an toàn nhiệt (Thermal Fuse / Thermal Cutoff).
Nó được thiết kế để ngắt mạch vĩnh viễn khi nhiệt độ môi trường vượt quá 172°C, nhằm bảo vệ thiết bị khỏi quá nhiệt, cháy nổ hoặc hư hỏng linh kiện.
Sau khi ngắt, cầu chì nhiệt không thể phục hồi, cần phải thay thế mới.
Ứng dụng:
-
Bộ nguồn (Adapter, PSU, UPS)
-
Thiết bị gia dụng (bàn ủi, nồi cơm, máy sấy, máy nước nóng)
-
Motor điện, máy biến áp, pin sạc
-
Thiết bị điện tử công nghiệp có yêu cầu an toàn cao
⚙️ 2. Cấu tạo – Cầu chì nhiệt TF RY172 10A 250V 172°C
Cấu trúc bên trong gồm 3 phần chính:
-
Vỏ kim loại:
-
Làm bằng hợp kim nhôm hoặc thép không gỉ, có khả năng dẫn nhiệt tốt.
-
Bên ngoài in rõ mã linh kiện, điện áp, dòng định mức và nhiệt độ ngắt.
-
-
Cấu trúc tiếp điểm bên trong:
-
Hai tiếp điểm dẫn điện được giữ bởi hợp chất nhiệt nhạy (thermal pellet).
-
Khi nhiệt độ vượt quá giá trị định mức (172°C), hợp chất này tan chảy, làm mở mạch vĩnh viễn.
-
-
Dây dẫn ra:
-
Hai dây chì (lead) bằng hợp kim chịu nhiệt, dễ hàn hoặc bấm cos vào mạch điện.
-
📊 3. Thông số kỹ thuật – Cầu chì nhiệt TF RY172 10A 250V 172°C
| Thông số | Ký hiệu / Giá trị | Ghi chú |
|---|---|---|
| Model | RY172 | Mã sản phẩm |
| Loại linh kiện | Thermal Fuse (Cầu chì nhiệt) | Ngắt khi quá nhiệt |
| Nhiệt độ ngắt | 172°C ±5°C | Giá trị danh định |
| Điện áp định mức | 250 VAC | Dùng cho điện xoay chiều |
| Dòng định mức | 10 A | Tối đa dòng làm việc liên tục |
| Nhiệt độ hoạt động liên tục tối đa | 160°C | Không vượt quá để đảm bảo tuổi thọ |
| Nhiệt độ chịu đựng ngắn hạn | 200°C | Trong thời gian ngắn |
| Điện trở tiếp xúc | ≤ 100 mΩ | Ở trạng thái bình thường |
| Thời gian ngắt | < 2 phút tại 200°C | Theo tiêu chuẩn IEC |
| Trạng thái sau khi ngắt | Không phục hồi | Phải thay mới |
| Vật liệu vỏ | Kim loại (Al/Ni-plated brass) | Chống oxy hóa |
| Xuất xứ thông dụng | RY / SEFUSE / Microtemp | Các hãng tương đương |
🔌 4. Ký hiệu và cách đọc – Cầu chì nhiệt TF RY172 10A 250V 172°C
-
RY172: Mã model
-
10A 250V~: Dòng và điện áp tối đa
-
172°C: Nhiệt độ ngắt
-
T.F: Thermal Fuse
🧠 5. Chức năng và nguyên lý hoạt động – Cầu chì nhiệt TF RY172 10A 250V 172°C
Chức năng:
-
Ngắt mạch điện khi nhiệt độ vượt giới hạn an toàn, bảo vệ linh kiện xung quanh.
-
Được xem như “cầu chì nhiệt” chỉ tác động một lần duy nhất.
Nguyên lý hoạt động:
-
Ở nhiệt độ bình thường, tiếp điểm bên trong được giữ bằng hợp chất nhạy nhiệt → dòng điện đi qua bình thường.
-
Khi nhiệt độ đạt 172°C, hợp chất này tan chảy → lò xo bên trong kéo tách hai tiếp điểm → mạch bị ngắt vĩnh viễn.
-
Sau khi ngắt, cầu chì không thể phục hồi, cần thay thế mới để thiết bị hoạt động lại.
💡 6. Ứng dụng thực tế – Cầu chì nhiệt TF RY172 10A 250V 172°C
| Ứng dụng | Mô tả |
|---|---|
| Bộ nguồn xung, adapter, UPS | Bảo vệ chống cháy khi biến áp hoặc MOSFET quá nhiệt. |
| Thiết bị gia dụng | Gắn vào cuộn dây nhiệt hoặc motor (nồi cơm, máy sấy, bàn ủi). |
| Motor điện, máy biến áp | Gắn sát cuộn dây để ngắt mạch khi nhiệt độ tăng cao. |
| Mạch pin sạc, pin lithium | Bảo vệ an toàn khi cell pin bị quá nhiệt. |
| Mạch công suất | Ngắt nguồn khi IC nguồn hoặc diode công suất tỏa nhiệt quá lớn. |
📏 7. Kích thước vật lý – Cầu chì nhiệt TF RY172 10A 250V 172°C
| Thông số | Kích thước (mm) | Ghi chú |
|---|---|---|
| Chiều dài thân | 8 – 10 | |
| Đường kính thân | 4 – 5 | |
| Chiều dài tổng cả dây | 35 – 40 | Tùy nhà sản xuất |
| Đường kính dây chì | 0.6 – 0.8 | Chịu dòng 10A |
| Vỏ | Kim loại (hình trụ) | Dạng cầu chì ống |
🧪 8. Cách đo và kiểm tra – Cầu chì nhiệt TF RY172 10A 250V 172°C
A. Dụng cụ cần có
-
Đồng hồ vạn năng (ở thang đo điện trở hoặc thông mạch)
-
Nguồn nhiệt (súng nhiệt hoặc lò gia nhiệt có kiểm soát nhiệt độ)
B. Cách kiểm tra
-
Kiểm tra nguội:
-
Dùng đồng hồ đo thông mạch → nếu có thông mạch → cầu chì còn tốt.
-
Nếu mở mạch (OL) → cầu chì đã đứt (ngắt).
-
-
Kiểm tra nóng (thử nhiệt):
-
Cố định cầu chì vào bề mặt kim loại.
-
Gia nhiệt từ từ đến 170–175°C.
-
Khi vượt qua 172°C → cầu chì sẽ ngắt (mất thông mạch).
-
C. Lưu ý khi sử dụng
-
Không hàn trực tiếp lâu bằng mỏ hàn (nhiệt >200°C có thể làm ngắt cầu chì).
-
Nên kẹp vào tản nhiệt hoặc bấm cos để nối dây.
-
Gắn cầu chì sát vị trí cần bảo vệ (nguồn nhiệt).
-
Không sử dụng lại cầu chì đã ngắt.
