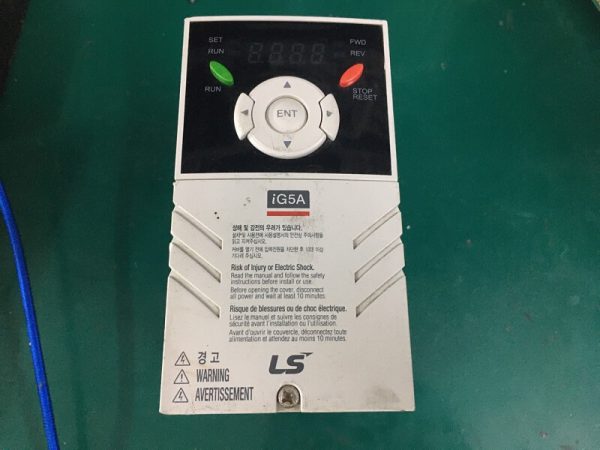

Biến tần LS IG5A cũ 0.4kw 380V model SV004iG5A-4 đẹp như mới

Biến tần LS IG5A SV004iG5A-4 là dòng biến tần công suất nhỏ 0.4 kW – 3 pha 380 V, thiết kế nhỏ gọn, dễ cài đặt và vận hành. Máy hỗ trợ điều khiển V/f và vector vòng hở, dải tần số ra đến 400 Hz, tích hợp PID, RS-485 (Modbus), mạch hãm động năng. Thiết bị có đầy đủ chức năng bảo vệ: quá dòng, quá áp, quá nhiệt, chạm đất, mất pha. Ứng dụng rộng rãi cho bơm, quạt, băng tải, máy đóng gói, cầu trục, hệ thống tự động hóa nhỏ. Đây là lựa chọn phổ biến, tiết kiệm và dễ sử dụng trong công nghiệp nhẹ và trung bình.

Thông số kỹ thuật

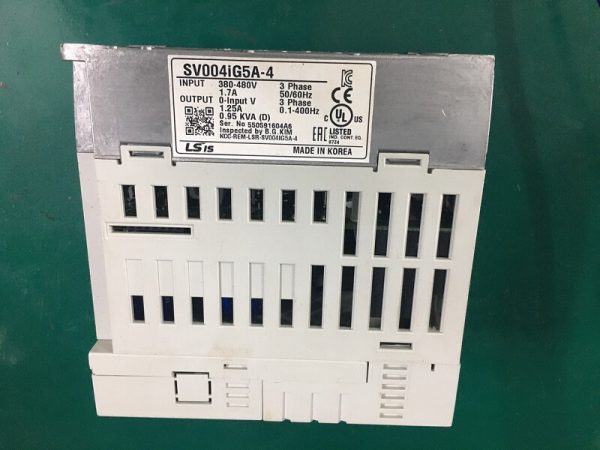

• Model: SV004iG5A-4 (0,4 kW; 0,5 HP), nguồn ba pha 380–480 VAC, dòng ra ~1,25 A

• Điện áp đầu ra: 3 x 400 VAC, tần số 0,1…400 Hz (hoặc 0–300 Hz khi dùng vector không cảm biến)

• Kiểm soát:

  • Điều khiển V/f,

  • Sensorless Vector Control (Vector vòng hở)

• Tích hợp sẵn:

  • Dynamic braking circuit (mạch điện trở hãm),

  • Bộ điều khiển PID nội, khả năng autotuning motor

• I/O và giao tiếp:

  • 8 digital inputs,

  • 2 analog inputs (–10 V đến +10 V),

  • 1 analog output (0–10 V),

  • 1 relay output,

  • Cổng RS-485 (Modbus)

Xem thêm : Dịch vụ sửa biến tần LS

• Bảo vệ: Quá dòng (Overcurrent), chạm đất (Ground-fault), quá áp (Over-voltage), mất pha (Phase-loss), quá nhiệt (Thermal), quá tải motor, bảo vệ động cơ không.

• Kích thước & trọng lượng:

  • Kích thước (W × H × D): ~70 × 128 × 130 mm,

  • Trọng lượng ~0,76 kg

• Làm mát: Tự đối lưu (natural convection), không dùng quạt; vỏ đạt chuẩn IP20

Cấu tạo & Thành phần chính

• Bảng mạch điều khiển (PCB): tích hợp CPU xử lý tín hiệu, I/O, cổng RS-485, mạch điều khiển V/f và Vector.

• Bàn phím (Keypad):

  • Lên/xuống, xác nhận, hiển thị LED 7-segment để hiển thị tần số, dòng, mã lỗi và các thông tin khác

• Terminals:

  • Rơ le, analog input/output, digital input, tín hiệu EST, đầu vào điện trở hãm, motor.

• Mạch bảo vệ: giám sát dòng, điện áp, nhiệt độ, chạm đất, mất phase, và các lỗi logic khác.

• Không có quạt làm mát (tự làm mát).

Ứng dụng phổ biến

• Điều khiển bơm, quạt, băng tải, máy đóng gói, máy nén khí, máy nâng, hệ thống tự động hóa nhỏ đến trung bình, nơi cần tốc độ và mô-men chính xác, đồng thời tiết kiệm không gian và chi phí.

Cách sử dụng & Thiết lập cơ bản

1. Khởi tạo lại thông số về mặc định:

   • Chọn H93 = 1 để reset tất cả các parameter về mặc định nhà máy

2. Tùy chỉnh thông số hoạt động:

   • Dùng bàn phím để lựa chọn các nhóm chức năng (Drive group, Function group, I/O group) rồi điều chỉnh thế lệ.

   • Di chuyển giữa nhóm bằng phím trái/phải; chọn mã trong nhóm bằng phím lên/xuống; xác nhận bằng phím Enter

3. Giao tiếp qua RS-485 (Modbus):

   • Phân quyền đọc/ghi thông số qua H91 (Read) và H92 (Write) trên bàn phím hoặc PC

4. Thiết lập điện trở hãm (nếu cần):

   • Xem bảng điện trở tương ứng (với 400 V – 1800 Ω dành cho 100% braking ở công suất 0,4 kW)

5. Lưu ý và an toàn:

   • Không tháo nắp che khi có điện, không chạy khi nắp mở để tránh nguy cơ điện giật

Các mã lỗi thường gặp & cách xử lý

Theo hướng dẫn khắc phục sự cố của LS iG5A
