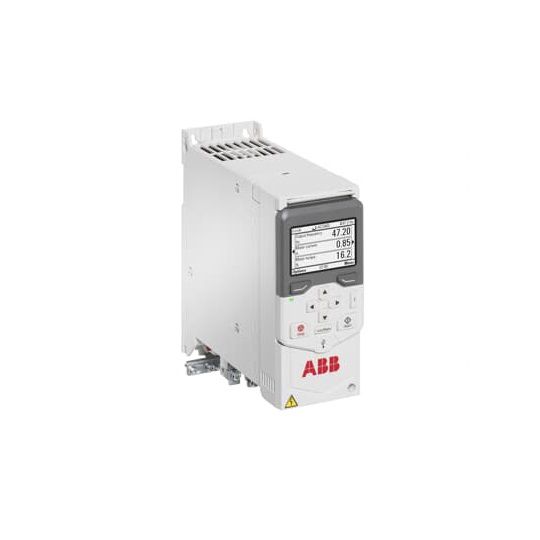

Biến tần ABB ACS480-04-02A7-4 0.75kW 3 Pha 380V

1. Thông số kỹ thuật

• Công suất định mức: 0.75 kW (~1 HP)

• Dòng điện đầu ra: ~2.6 A (dành cho điều kiện tải tiêu chuẩn – ND)

• Nguồn cấp vào: 3 pha, 380–480 V AC ±10%

• Tần số đầu ra: 0–599 Hz

• Lọc nhiễu tích hợp EMC C2 – giúp giảm ảnh hưởng điện từ trong lắp đặt tủ điện

2. Ưu điểm nổi bật

• Tích hợp đầy đủ tính năng cơ bản: PID, pump/fan macros, auto-tuning, STO – giảm nhu cầu phụ kiện bổ sung

• Cấu hình và vận hành nhanh với giao diện menu đơn giản, ngôn ngữ đa dạng và trình hướng dẫn khởi tạo thông minh

• Thân thiện với cabinet: thiết kế nhỏ gọn, tối ưu không gian tủ điện

• Hỗ trợ tích hợp Bluetooth thông qua control panel bổ sung để cài đặt hoặc giám sát không dây (tùy chọn)

3. Nguyên lý vận hành

1. Nguồn AC 3 pha → qua bộ chỉnh lưu → chuyển thành điện áp DC

2. Nguồn DC được ổn định qua tụ trung gian

3. Bộ IGBT inverter biến DC thành AC đầu ra với tần số, điện áp điều chỉnh

4. Mạch điều khiển sử dụng thuật toán tích hợp để duy trì tốc độ/mô-men theo nhu cầu ứng dụng

4. Ứng dụng điển hình

• Băng tải, hệ thống cấp khí/bơm nhẹ

• Quạt, máy nén khí nhỏ

• Dây chuyền đóng gói, thiết bị điều khiển đơn giản trong ngành thực phẩm, xử lý nước, logistics, nông nghiệp

5. Hướng dẫn sử dụng cơ bản

1. Lắp đặt biến tần vào vị trí thông thoáng trong tủ điện

2. Kết nối nguồn điện 3 pha vào cổng R/S/T

3. Kết nối động cơ 3 pha vào U/V/W

4. Thiết lập cấu hình khởi động bằng Startup Assistant: khai báo dòng động cơ, tần số max, chế độ điều khiển

5. Vận hành thử, kiểm tra chiều quay, dòng tải

6. Thiết lập bảo vệ: quá dòng, nhiệt độ, lọc EMC, STO nếu cần
