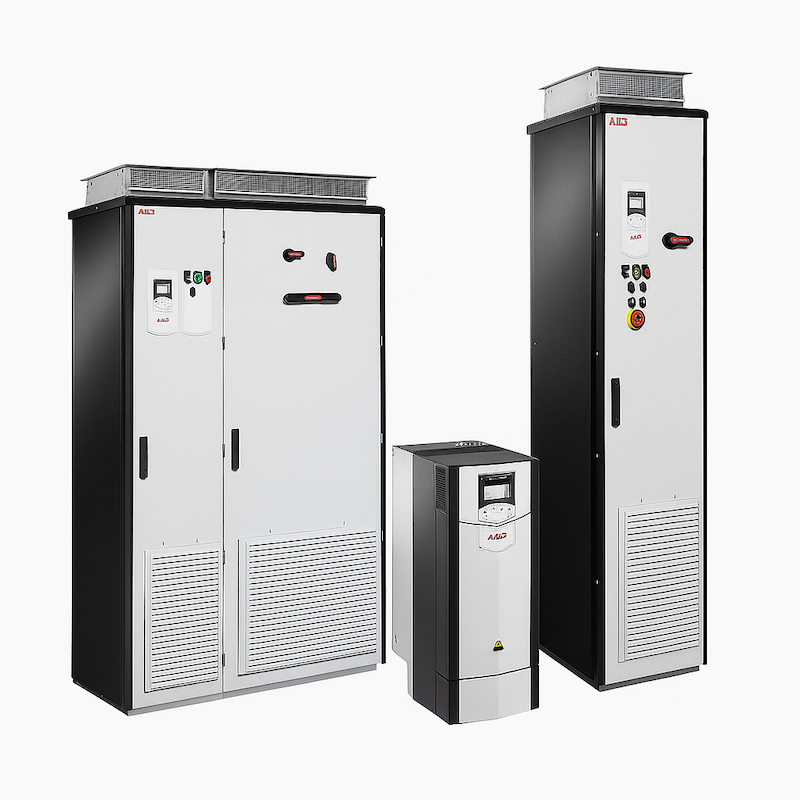

ACS880-01-430A-3 – Biến tần ABB 250kW 3 Pha 380V

1. Thông số kỹ thuật

• Mã sản phẩm: ACS880-01-430A-3

• Công suất định mức: 250kW (~335HP)

• Dòng điện đầu ra: 430A

• Điện áp đầu vào: 3 pha 380–480V ±10%

• Tần số đầu vào: 50/60Hz

• Tần số đầu ra: 0–500Hz

• Công nghệ điều khiển: DTC – Điều khiển mô-men trực tiếp

• Quá tải: 150% trong 1 phút

• Mức bảo vệ: IP21 (thích hợp gắn trong tủ điện)

• Màn hình điều khiển: ACS-AP-I (LCD, tháo rời được)

• Tích hợp sẵn: STO (Safe Torque Off), Brake Chopper

• Giao tiếp tiêu chuẩn: Modbus RTU

• Giao tiếp mở rộng (tùy chọn): Profibus, Profinet, CANopen, EtherNet/IP

• Nhiệt độ làm việc: -15°C đến +50°C

• Kích thước xấp xỉ: 1800 x 430 x 560 mm

• Khối lượng: khoảng 135–150kg

2. Cấu tạo nổi bật

• Bộ chỉnh lưu AC/DC hiệu suất cao

• Tụ trung gian DC dung lượng lớn

• IGBT nghịch lưu điều khiển tần số

• Bộ vi xử lý trung tâm điều khiển DTC

• Màn hình LCD lập trình nhanh

• Khối truyền thông và I/O mở rộng

• Quạt tản nhiệt công suất lớn

• Bộ bảo vệ nhiệt, áp, dòng, mất pha, lỗi đất

3. Tính năng chính

• Điều khiển tốc độ & mô-men xoắn chính xác không cần encoder

• Tự nhận diện động cơ để tối ưu hiệu suất

• Tăng/giảm tốc mềm, bảo vệ thiết bị cơ khí

• Giám sát và lưu lỗi chi tiết theo thời gian

• Dừng mô-men xoắn an toàn với STO

• Lập trình linh hoạt với phần mềm Drive Composer

• Tích hợp đầy đủ chức năng bảo vệ: quá dòng, quá áp, quá nhiệt, mất pha,…

4. Nguyên lý hoạt động

Biến tần ACS880-01-430A-3 hoạt động theo nguyên lý biến đổi tần số. Điện xoay chiều đầu vào được chỉnh lưu sang một chiều, sau đó nghịch lưu trở lại thành điện xoay chiều với tần số và điện áp điều chỉnh được. Công nghệ DTC giúp biến tần điều khiển chính xác tốc độ và mô-men, phản hồi nhanh, không cần cảm biến tốc độ.

5. Ứng dụng thực tế

• Máy nghiền, máy ép công suất lớn

• Dây chuyền sản xuất xi măng, thép, hóa chất

• Máy nén khí, hệ thống HVAC công nghiệp

• Trạm bơm nước lớn, hệ thống cấp thoát nước

• Cần trục, băng tải tải nặng liên tục

• Thiết bị cơ khí công suất cao hoạt động liên tục

6. Hướng dẫn sử dụng cơ bản

1. Đấu nối nguồn, động cơ, tín hiệu theo sơ đồ

2. Cấu hình thông số motor: công suất, dòng, điện áp

3. Cài đặt chế độ điều khiển: V/f, DTC, PID,…

4. Thiết lập thời gian tăng/giảm tốc và bảo vệ giới hạn

5. Vận hành không tải để kiểm tra ban đầu

6. Cho tải chạy thử và giám sát thông số trên màn hình

7. Bảo trì định kỳ: vệ sinh, kiểm tra quạt, đo cách điện
