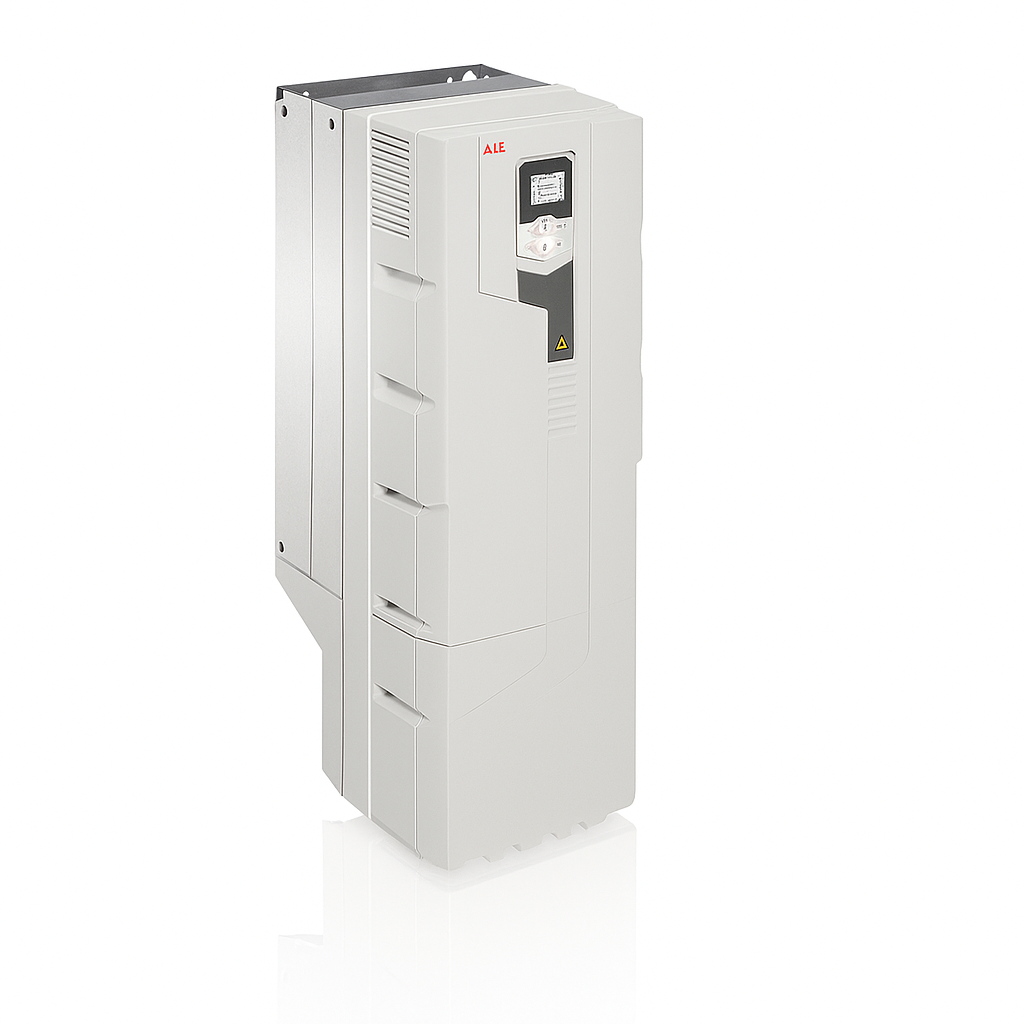

ACS580-01-206A-4 – Biến tần ABB 110kW 3 Pha 380V

1. Thông số kỹ thuật chính

• Công suất: 110kW (150HP)

• Điện áp đầu vào: 3 pha 380–480V ±10%

• Điện áp đầu ra: 3 pha 0–480V

• Dòng điện đầu ra định mức: 206A

• Tần số đầu vào: 50/60Hz

• Tần số đầu ra: 0–500Hz

• Phương pháp điều khiển: V/f, vector không cảm biến (SLV), DTC

• Truyền thông tích hợp: Modbus RTU (RS-485), mở rộng: Profibus, Ethernet/IP, Profinet, CANopen

• Chức năng an toàn: STO (Safe Torque Off) SIL3

• Cấp bảo vệ: IP21 (chuẩn), tùy chọn nâng cấp IP55

• Kích thước (C x R x S): ~860 x 340 x 320 mm

• Khối lượng: khoảng 65kg

2. Đặc điểm nổi bật

• Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện

• Tích hợp sẵn cuộn kháng DC và EMC filter – giảm nhiễu, bảo vệ thiết bị

• Màn hình điều khiển ACS-AP-I thân thiện, hỗ trợ cài đặt nhanh

• Hệ thống bảo vệ thông minh: quá dòng, quá áp, quá nhiệt, mất pha

• Hỗ trợ tiết kiệm năng lượng và vận hành linh hoạt với chế độ PID, điều khiển quạt thông minh

• Hỗ trợ điều khiển động cơ hiệu suất IE2/IE3/IE4

3. Cấu tạo và nguyên lý hoạt động

Biến tần ACS580-01-206A-4 hoạt động qua 3 giai đoạn chính:

1. Chỉnh lưu AC/DC – chuyển đổi nguồn điện xoay chiều đầu vào thành dòng điện một chiều

2. Lọc DC – ổn định điện áp và giảm gợn nhờ tụ và cuộn kháng tích hợp

3. Nghịch lưu DC/AC – biến đổi điện áp một chiều thành xoay chiều tần số thay đổi theo yêu cầu

4. Ứng dụng tiêu biểu

• Hệ thống bơm cấp thoát nước, HVAC, quạt gió lớn

• Máy nghiền, máy ép, băng tải tải nặng

• Dây chuyền sản xuất trong công nghiệp xi măng, giấy, thép, dược phẩm

• Trạm trộn bê tông, xử lý nước, sản xuất thức ăn chăn nuôi

5. Hướng dẫn sử dụng cơ bản

1. Gắn biến tần cố định vào tủ điều khiển

2. Đấu dây nguồn điện 3 pha vào R/S/T

3. Đấu động cơ 3 pha vào U/V/W

4. Cấu hình thông số cơ bản: dòng định mức, tần số, chế độ tải

5. Chọn chế độ điều khiển: Local/Remote, PID nếu cần

6. Khởi động thử và giám sát trạng thái hoạt động qua màn hình
