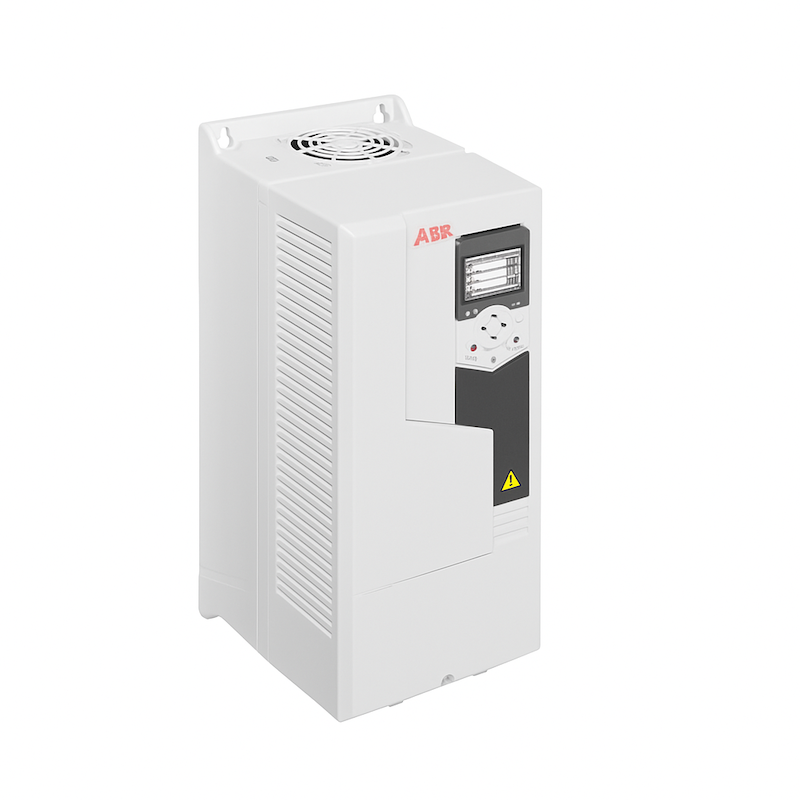

ACS580-01-033A-4 – Biến tần ABB 15kW 3 Pha 380V

1. Thông số kỹ thuật chính

• Công suất: 15kW (20HP)

• Dòng điện định mức đầu ra: 33A

• Nguồn cấp vào: 3 pha 380–480V ±10%

• Tần số đầu vào: 50/60Hz

• Tần số đầu ra: 0 – 500Hz

• Điện áp đầu ra: 0 – 480V

• Phương pháp điều khiển: V/f, Vector không cảm biến, DTC

• Truyền thông tích hợp: Modbus RTU

• Mở rộng giao tiếp: Profibus, EtherNet/IP, Profinet, CANopen…

• Tích hợp chức năng an toàn STO (SIL3)

• Bộ lọc EMC chuẩn C2 tích hợp sẵn

• Cấp bảo vệ: IP21 (tùy chọn IP55)

• Kích thước (C x R x S): 520 x 275 x 240 mm

• Khối lượng: khoảng 17 kg

2. Ưu điểm nổi bật

• Hiển thị LCD trực quan, dễ thao tác, hỗ trợ đa ngôn ngữ

• Tích hợp các thuật toán tiết kiệm năng lượng

• Phản hồi mô-men nhanh, điều khiển chính xác

• Có khả năng kết nối Bluetooth qua Drive Composer

• Cài đặt nhanh với trình hướng dẫn Startup Assistant

• Tích hợp cuộn kháng DC giúp giảm sóng hài, tăng tuổi thọ thiết bị

3. Nguyên lý hoạt động

• Chỉnh lưu điện xoay chiều AC thành điện DC

• Ổn định dòng DC qua mạch trung gian

• Nghịch lưu từ DC sang AC với tần số và điện áp điều chỉnh được

• Điều khiển qua bộ xử lý trung tâm (DSP), giúp tối ưu hoạt động theo từng tải

4. Ứng dụng phổ biến

• Bơm nước, quạt công nghiệp, hệ thống HVAC

• Băng tải, máy ép, máy trộn, máy nén khí

• Hệ thống xử lý nước thải, chế biến thực phẩm

• Dây chuyền sản xuất tự động, nhà máy dệt – giấy – nhựa

5. Hướng dẫn sử dụng cơ bản

1. Lắp đặt theo hướng dẫn kỹ thuật (đúng chiều gió, thông thoáng)

2. Kết nối điện nguồn 3 pha vào cổng R/S/T

3. Kết nối động cơ vào cổng U/V/W

4. Cài đặt thông số cơ bản: tần số, điện áp, thời gian tăng/giảm tốc

5. Khởi động và theo dõi trạng thái vận hành trên màn hình LCD
