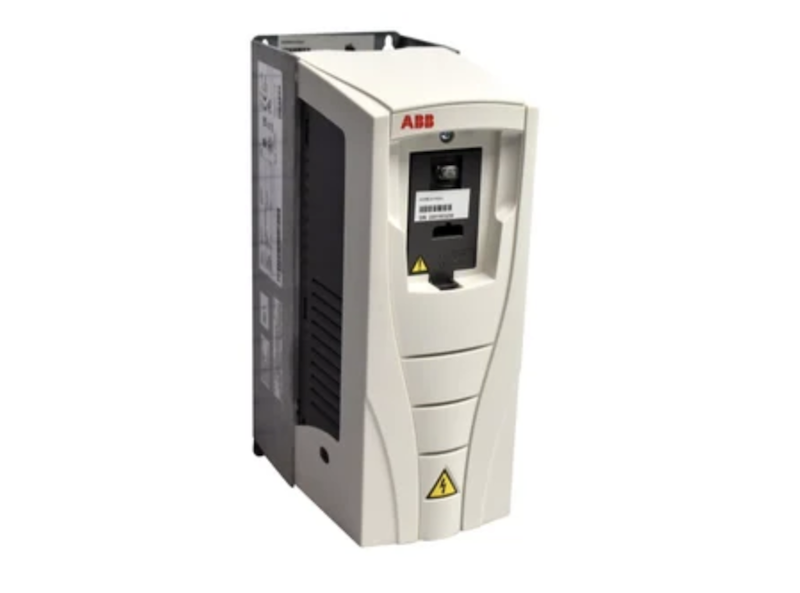

ACS550-01-012A-4 – Biến tần ABB 5.5kW 3 Pha 380V

1. Thông số kỹ thuật nổi bật

• Model: ACS550‑01‑012A‑4

• Công suất định mức: 5.5 kW (~7.5 HP)

• Dòng điện đầu ra (I₂N): 11.9 A

• Nguồn cấp: 3 pha 380–480 VAC, tần số 50/60 Hz

• Tần số đầu ra: 0–500 Hz (có thể đạt đến 599 Hz ở chế độ đặc biệt)

• Phương thức điều khiển: V/Hz và Sensorless Vector Control

• Tích hợp sẵn: bộ lọc nhiễu EMC loại C2/C3, phanh động năng (brake chopper), chức năng an toàn Safe Torque Off (STO)

• Cấp bảo vệ: IP21 – thích hợp lắp trong tủ kín, môi trường công nghiệp tiêu chuẩn

• Khung module kích thước: Frame R1 – cao khoảng 369 mm, rộng 125 mm, sâu 212 mm

• Trọng lượng: khoảng 6.5 kg

• Khả năng quá tải: 150 % trong 60 giây, 110 % trong 60 giây khi vận hành tải quạt/bơm – đảm bảo xử lý đột ngột hiệu quả.

2. Cấu tạo nổi bật

• Khối chỉnh lưu AC → DC với tụ trung gian ổn định nguồn.

• Mạch inverter IGBT chuyển đổi sang điện xoay chiều đầu ra có tần số điều chỉnh.

• Brake chopper tích hợp giúp giảm tốc nhanh, bảo vệ động cơ khi cần đảo chiều hoặc dừng đột ngột.

• Bảng điều khiển tích hợp (HMI) thân thiện với người dùng; hỗ trợ FlashDrop để sao chép tham số cực nhanh.

• Hệ thống I/O phong phú: 2 ngõ vào analog, 6 số vào, 2 analog và nhiều relay ra, cũng như kênh RS‑485 truyền thông Modbus độc lập.

3. Chức năng nổi bật

• Khởi động mềm và dừng êm ái, bảo vệ tải cơ khí.

• Tốc độ vận hành mượt, chính xác; tích hợp điều khiển PID để ổn định lưu lượng, áp suất hoặc tốc độ.

• Logic nội bộ dạng sequence (tối đa 8 bước), giảm phụ thuộc Raspberry Pi hoặc PLC.

• Tự động bảo vệ: quá dòng, mất pha, quá nhiệt hoặc phanh khẩn với STO khi cần.

• Bộ lọc nhiễu EMC hiệu quả giúp thiết bị ổn định trong môi trường nhiễu điện.

• Hỗ trợ nhiều fieldbus thêm (Modbus, CANopen, Profibus…).

4. Nguyên lý hoạt động cơ bản

Nguồn điện xoay chiều 3 pha được chỉnh lưu và làm mượt, sau đó mạch IGBT tạo ra đầu ra AC có tần số điều chỉnh. Từ đó, tốc độ và mô-men của motor được điều khiển theo tín hiệu từ bàn phím, analog hoặc logic nội bộ. Phanh nhanh được xử lý bằng brake chopper, còn chức năng STO đảm bảo ngắt mô-men trong trường hợp khẩn cấp.

5. Ứng dụng phù hợp

• Máy công nghiệp hạng trung như băng tải, máy trộn, máy đóng gói.

• Hệ thống HVAC, bơm và quạt lớn yêu cầu điều khiển tốc độ linh hoạt.

• Nhà điều khiển OEM cần biến tần nhỏ gọn, mạnh mẽ, kết nối PLC dễ dàng.

• Ưu điểm khi cần dừng khẩn hoặc đảo chiều nhanh như hệ thống nâng hạ, robot nhẹ.

6. Hướng dẫn nhanh sử dụng

Lắp đặt: gắn module theo chiều thẳng đứng, đảm bảo khe tản nhiệt trên/dưới ≥ 200 mm.
Đấu nối: Nguồn vào L1–L3; đầu ra motor U–V–W; nối đất và phanh nếu cần.
Cài đặt: cấu hình motor, chọn điều khiển; có thể dùng FlashDrop để copy tham số.
Vận hành: chạy thử ở tốc độ thấp, kiểm tra chiều quay, giám sát dòng và lỗi.
Bảo trì: vệ sinh vỏ/quạt, siết dây đấu và theo dõi log lỗi định kỳ.
