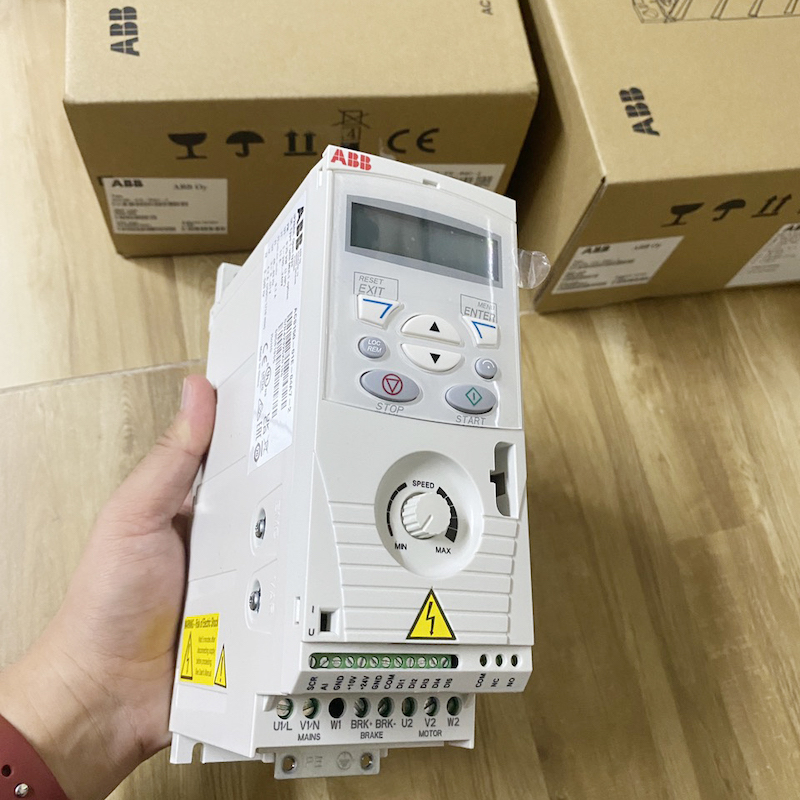

ACS150-03E-03A3-4 – Biến tần ABB 1.1kW 3 Pha 380V

1. Thông số kỹ thuật

• Model: ACS150‑03E‑03A3‑4

• Công suất định mức: 1.1 kW (~1.5 HP), dòng ra ~3.3 A

• Nguồn cấp: 3 pha 380‑480 VAC ±10%, 50/60 Hz

• Tần số đầu ra: 0‑500 Hz, điều khiển V/F scalar

• Khả năng quá tải: 150 % trong 60 s; 180 % trong 3 s

• Bộ lọc EMC tích hợp: chuẩn C3 (industrial)

• Bộ phanh (brake chopper): hỗ trợ điện trở phanh từ ~150 Ω đến ~400 Ω

• Kích thước & trọng lượng: ~239 × 70 × 142 mm; ~1.3 kg

• Vỏ bảo vệ: IP20, gắn rail DIN hoặc tường tủ điện

• I/O: 5 DI, 1 AI (0‑10 V/4‑20 mA), 1 relay output; không có AO

2. Cấu tạo chính

• AC → DC qua mạch chỉnh lưu, sau đó IGBT chuyển đổi thành AC 3 pha có tần số điều khiển.

• Vi xử lý micro DSP điều khiển theo tần số V/F cho tốc độ motor mượt và linh hoạt.

• Bàn phím LED + biến trở (potentiometer) tích hợp phía trước dùng điều khiển tốc độ nhanh 👉 dễ sử dụng trên ứng dụng nhỏ.

• FlashDrop (option): dễ nhân bản cấu hình giữa các drive khi cần.

• Bo mạch phủ bảo vệ: chống bụi và hơi ẩm nhẹ trong môi trường công nghiệp nhẹ.

3. Chức năng nổi bật

• Điều khiển tốc độ motor đến 500 Hz bằng V/F hoặc PID tích hợp phù hợp bơm/quạt nhỏ

• Khởi động mềm: giảm dòng khởi và đảm bảo motor vận hành êm.

• PID tích hợp: giúp duy trì áp suất hoặc lưu lượng trong ứng dụng bơm/quạt.

• Phanh động cơ nhanh: qua brake chopper kết hợp điện trở ngoài.

• Bộ lọc EMC tiêu chuẩn C3 giảm nhiễu điện trong ứng dụng công nghiệp.

• Macro cấu hình sẵn cho các ứng dụng như bơm ba dây, điều khiển quạt, PID, vv.

4. Nguyên lý hoạt động

1. Nguồn 3 pha 380–480 VAC được chỉnh lưu thành DC.

2. IGBT chuyển đổi thành 3 pha 400 VAC với tần số điều khiển.

3. Điều khiển tần số theo V/F (scalar) hoặc PID để duy trì tốc độ/áp suất/lưu lượng.

4. Brake chopper giúp động cơ giảm tốc nhanh khi cần.

5. Bảo vệ toàn diện: quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, undervoltage…

5. Ứng dụng phù hợp

• Quạt, bơm hoặc băng tải nhẹ cho nhà xưởng nhỏ, HVAC, food‑biz, máy đóng gói.

• Máy trộn, máy thổi gió, băng tải nhỏ dùng trong sản xuất tự động hoặc OEM.

• Ứng dụng cần tùy chỉnh nhanh tham số, điều khiển PID cơ bản hoặc phanh khẩn cấp.

6. Cách sử dụng

Lắp đặt & đấu nối

• Nguồn vào: L1, L2, L3 → 3 pha 380–480 VAC

• Ngõ ra: U–V–W → động cơ 400 VAC

• Lắp trên rail DIN hoặc cố định lên tường/tủ với khoảng trống ≥75 mm trên/dưới để làm mát

Cài đặt tham số

• Đặt motor rating = 1.1 kW; dòng đầu ra ~3.3 A

• Cấu hình thời gian tăng/giảm tốc phù hợp (ví dụ 5–30 s)

• Kích hoạt PID nếu cần giữ áp suất hoặc lưu lượng ổn định

• Kết nối điện trở phanh ngoài nếu ứng dụng cần phanh nhanh

Vận hành

• Dùng bàn phím phía trước hoặc biến trở tích hợp để điều khiển tốc độ

• Màn hình LED hiển thị tần số, trạng thái và lỗi

• Nhấn RUN để chạy, STOP để dừng; hỗ trợ tự khởi động lại nếu mất nguồn (nếu cài đặt)

Bảo trì

• Vệ sinh khe thông gió và fan (nếu có) định kỳ

• Kiểm tra kết nối điện, tiếp địa, đầu cos để tránh lỏng và gây nóng

• Mỗi khi có mã lỗi, xem ngay trên keypad và xử lý theo hướng dẫn
