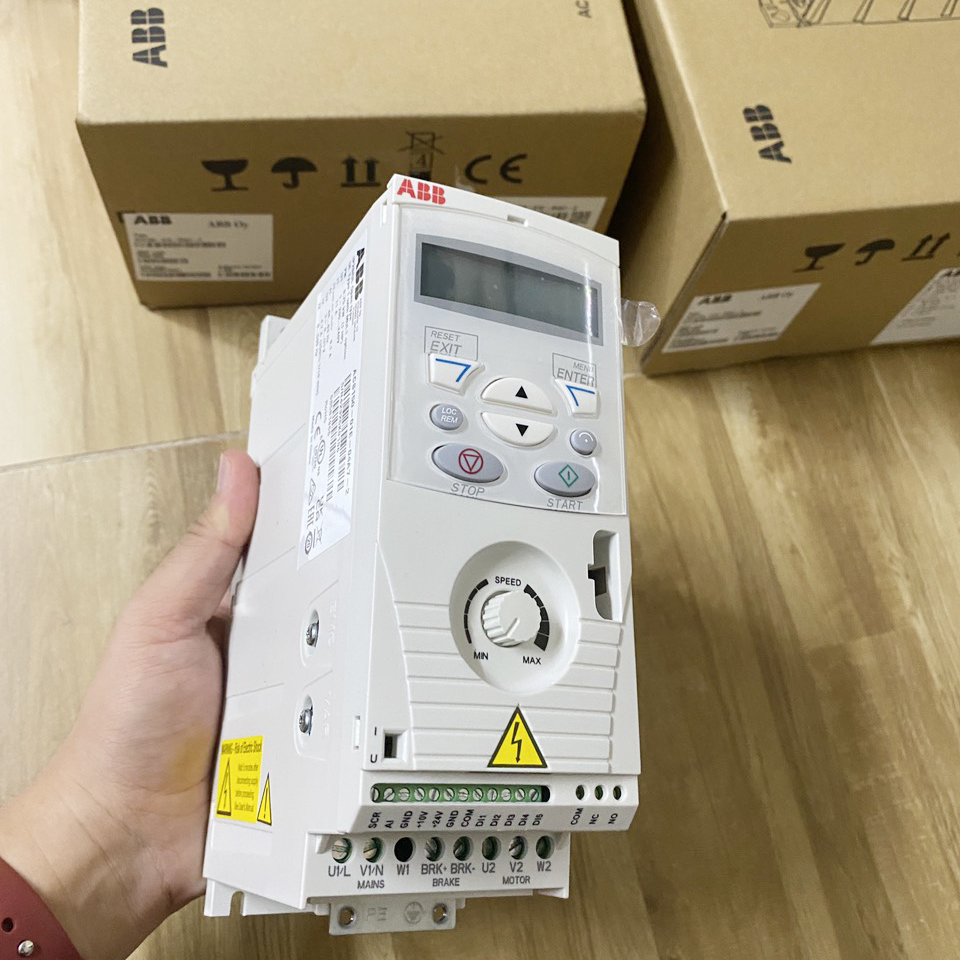

ACS150-01E-04A7-2 – Biến tần ABB 0.75kW 1 Pha 220V

1. Thông số kỹ thuật

• Model: ACS150‑01E‑04A7‑2 (thuộc dòng ACS150)

• Nguồn cấp: 1 pha 200–240 VAC ±10%, 50/60 Hz

• Điện áp đầu ra: 3 pha 230 VAC

• Công suất định mức: 0.75 kW (~1 HP)

• Dòng điện đầu ra: ~4.7 A (dòng định mức)

• Tần số đầu ra: 0–500 Hz

• Quá tải: 150% trong 60 s; 180% trong 3 s

• Bộ lọc EMC: tích hợp bộ lọc EMC chuẩn C3 (industrial)

• Mạch phanh: tích hợp, hỗ trợ điện trở phanh ngoài từ 40 Ω đến 200 Ω

• Kích thước: ~239 × 70 × 142 mm (cao × rộng × sâu)

• Trọng lượng: ~1.4 kg

• Vỏ bảo vệ: IP20, lắp đặt tủ hoặc DIN‑rail.

• Bảo hành: 12 tháng

2. Cấu tạo

• Bộ chỉnh lưu AC–DC lấy điện từ nguồn 1 pha thành DC ổn định.

• IGBT và bộ nghịch lưu chuyển đổi thành 3 pha 230 VAC tần số điều khiển.

• Bộ điều khiển tích hợp (DSP) dạng scalar V/F giúp điều chỉnh tốc độ cơ bản.

• Bàn phím & potentiometer (biến trở) tích hợp phía trước giúp điều chỉnh tốc độ nhanh chóng.

• Cổng I/O: 1 AI, 5 DI, 1 relay output + analog output → hỗ trợ điều khiển PID, giới hạn tốc độ, tín hiệu tham chiếu.

• Giao tiếp flashdrop cho phép sao chép cấu hình giữa các drive.

• Bo mạch phủ lớp bảo vệ chống hơi ẩm và bụi công nghiệp.

3. Chức năng

• Điều khiển tốc độ động cơ AC ba pha từ zero đến tần số mong muốn (0–500 Hz).

• Khởi động mềm giúp giảm dòng khởi động cho động cơ.

• Bộ PID tích hợp, thích hợp dùng cho bơm/quạt cần kiểm soát áp/lưu lượng.

• Bảo vệ toàn diện: bảo vệ quá dòng, quá áp/thấp áp, quá nhiệt, mất pha, ngắn mạch.

• Báo lỗi tức thì: cảnh báo bằng âm thanh/prompt màn hình đối với lỗi vận hành.

• Flexibility in mounting, có thể lắp trên tường hoặc rail DIN.

4. Nguyên lý hoạt động

1. Nguồn 1 pha 200–240 VAC cấp vào → chỉnh lưu thành điện DC.

2. IGBT nghịch lưu DC → AC 3 pha 230 VAC, tần số thay đổi theo yêu cầu.

3. Điều khiển V/F & PID giữ tốc độ ổn định hoặc áp suất/lưu lượng (nếu dùng bơm/quạt).

4. Chức năng phanh giúp dừng động cơ nhanh khi cần bằng điện trở phanh ngoài.

5. Bảo vệ thông minh ngắt khi xảy ra sự cố hoặc khi vượt ngưỡng an toàn.

5. Ứng dụng

• Băng tải nhẹ, máy đóng gói, máy trộn, máy xử lý thực phẩm.

• Hệ thống bơm nhỏ, quạt thông gió dân dụng hoặc công nghiệp nhẹ.

• Dây chuyền tự động hóa công suất thấp, như máy nhãn, máy vận chuyển nhỏ.

• Các ứng dụng cần khởi động mềm, điều khiển đơn giản và không cần biến tần công suất lớn hơn.

6. Cách sử dụng

Lắp đặt & đấu nối

• Nguồn vào: L – N (1 pha 200–240 VAC)

• Ngõ ra: U – V – W → động cơ ba pha 230 VAC

• Cố định lên DIN-rail hoặc vách tủ, theo hướng dẫn yêu cầu khoảng trống thông gió (≥75 mm trên/dưới)

• Cài đặt tham số

• Đặt công suất motor = 0.75 kW, dòng định mức ~4.7 A.

• Chạy thử ramp tăng/giảm tốc tùy ứng dụng (thường 5–30 s).

• Cấu hình PID nếu dùng cho ứng dụng bơm/quạt cần duy trì áp hoặc lưu lượng.

• Cẩn thận khi dùng với motor nhỏ để đảm bảo tản nhiệt đủ (motor tốc độ thấp dễ nóng).

Vận hành

• Sử dụng KEYPAD hoặc biến trở tích hợp để điều chỉnh tốc độ cài đặt.

• Màn hình LED hiển thị tần số đầu ra, trạng thái hoạt động và mã lỗi.

• Nhấn RUN để chạy, STOP để dừng, power mất thì tự restart nếu dùng tùy chọn lập trình.

Bảo trì

• Vệ sinh khe tản nhiệt và quạt ngoài (nếu gắn thêm).

• Kiểm tra nối đất, đầu cos, dây điện định kỳ để tránh lỏng gây nóng.

• Khi báo lỗi, đọc mã lỗi trên keypad và xử lý theo hướng dẫn kỹ thuật.
