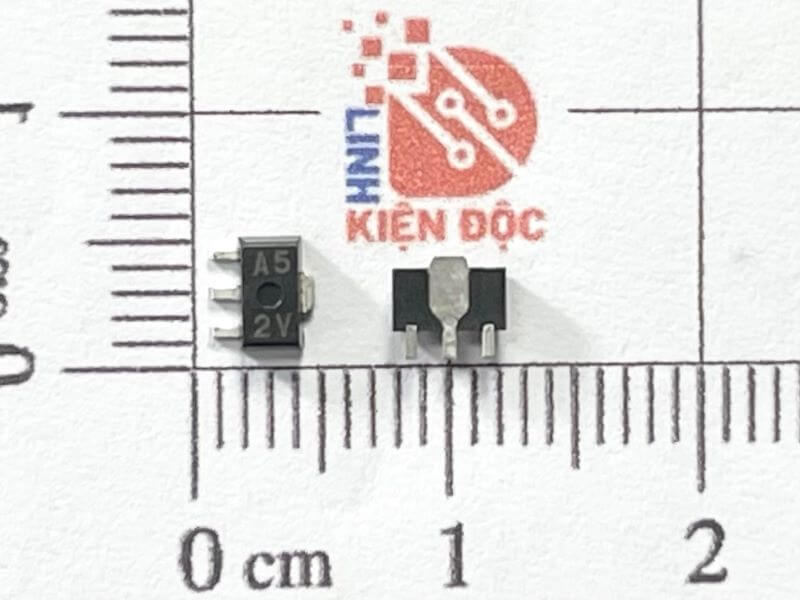

1. Giới thiệu về IC S-80741AL
IC S-80741AL là một high-precision voltage detector (IC phát hiện điện áp chính xác cao) do Seiko Instruments Inc. / ABLIC Inc. sản xuất. IC này được thiết kế để giám sát điện áp nguồn và cung cấp tín hiệu cảnh báo, bảo vệ các thiết bị điện tử như vi điều khiển, bộ nhớ, và các thiết bị nhúng.
2. Cấu tạo và nguyên lý hoạt động của IC S-80741AL
-
Cấu tạo IC S-80741AL:
-
Chân 1 (VDD): Cấp nguồn cho IC.
-
Chân 2 (VSS): Nối đất.
-
Chân 3 (OUT): Đầu ra tín hiệu cảnh báo khi điện áp vượt ngưỡng.
-
-
Nguyên lý hoạt động IC S-80741AL:
-
IC S-80741AL giám sát điện áp tại chân VDD.
-
Khi điện áp đạt mức định trước (ví dụ 4.1V với phiên bản A5), IC S-80741AL thay đổi trạng thái chân OUT.
-
Tín hiệu OUT của IC S-80741AL có thể kích hoạt hoặc tắt các mạch bảo vệ khác.
-
3. Thông số kỹ thuật chính của IC S-80741AL
-
Điện áp phát hiện VDET của IC S-80741AL: 4.1V ±2.4% (phiên bản A5).
-
Điện áp hoạt động IC S-80741AL: 1.0V đến 15.0V.
-
Dòng tiêu thụ IC S-80741AL: 1.0 µA (tại VDD = 4.5V).
-
Đầu ra IC S-80741AL: N-channel open-drain / CMOS active.
-
Nhiệt độ hoạt động IC S-80741AL: -30°C đến +80°C.
-
Đóng gói IC S-80741AL: SOT-89-3.
4. Kiểu chân và chức năng của IC S-80741AL
Chân | Tên chân IC S-80741AL | Chức năng |
---|---|---|
1 | VDD | Cấp nguồn IC S-80741AL |
2 | VSS | Nối đất IC S-80741AL |
3 | OUT | Đầu ra tín hiệu IC S-80741AL |
5. Chức năng của IC S-80741AL
-
IC S-80741AL giám sát điện áp nguồn: Đảm bảo nguồn điện luôn ổn định.
-
IC S-80741AL cung cấp tín hiệu cảnh báo: Khi điện áp vượt hoặc thấp hơn ngưỡng định sẵn.
-
IC S-80741AL tiết kiệm năng lượng: Dòng tiêu thụ thấp, phù hợp cho các thiết bị nhúng hoặc di động.
6. Ứng dụng thực tế của IC S-80741AL
-
IC S-80741AL trong vi điều khiển: Giám sát nguồn cho MCU, bảo vệ hoạt động ổn định.
-
IC S-80741AL trong bộ nhớ: Bảo vệ dữ liệu khi nguồn điện bất ổn.
-
IC S-80741AL trong thiết bị di động: Giám sát pin, đảm bảo thiết bị hoạt động an toàn.
-
IC S-80741AL trong hệ thống năng lượng tái tạo: Giám sát điện áp nguồn mặt trời hoặc gió.

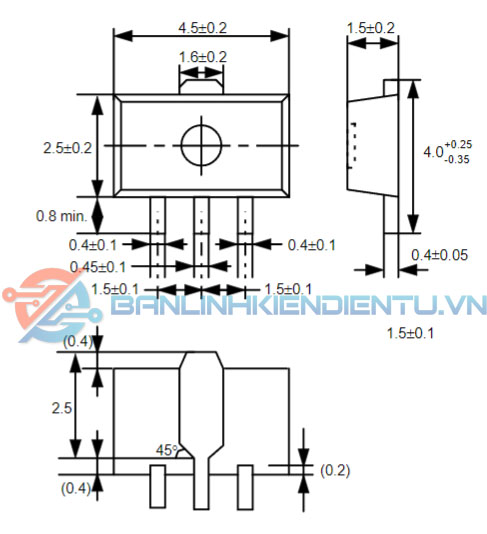

7. Kích thước và thông số đóng gói của IC S-80741AL
-
Đóng gói IC S-80741AL: SOT-89-3.
-
Kích thước IC S-80741AL: 4.9 mm × 6.0 mm.
-
Chiều cao IC S-80741AL: 1.27 mm.
-
Khoảng cách chân IC S-80741AL: 1.27 mm.
8. Cách đo kiểm tra hoạt động của IC S-80741AL
-
Kiểm tra điện áp đầu vào IC S-80741AL: Đảm bảo VDD nằm trong phạm vi 1.0V–15.0V.
-
Kiểm tra tín hiệu đầu ra IC S-80741AL: Quan sát chân OUT khi VDD đạt ngưỡng.
-
Kiểm tra dòng tiêu thụ IC S-80741AL: Đảm bảo dòng tiêu thụ ~1 µA.
-
Kiểm tra nhiệt độ IC S-80741AL: Nhiệt độ không vượt quá -30°C đến +80°C.
