A06B-6130-H002 Fanuc βiSV 20 Servo Amplifier tháo máy

Giới thiệu về Fanuc A06B-6130-H002 (BETA iSV 20 Servo Amplifier)

Tính năng và chức năng chính

• Mô-đun servo ampli độc lập: A06B-6130-H002 là một servo ampli dòng BETA i, thường được gọi là biSV-20i, được thiết kế có nguồn cấp tích hợp, không cần phụ thuộc vào nguồn ngoài và có thể đặt ở vị trí bất kỳ trong máy công cụ.

• Giao tiếp qua sợi quang (FSSB): Dùng giao diện Fanuc Serial Servo Bus – fiber optic để liên kết nhanh và chính xác với hệ thống CNC.

• Nguồn điện và đầu ra:

  • Nguồn vào: 240 VAC, khoảng 8 A

  • Dòng ra: 6.8 A tại 200–240 VAC

• Ứng dụng: Thích hợp cho các máy CNC nhỏ, cơ cấu hoạt động chuyên dụng, điều khiển các động cơ servo dòng BETA.

Ngoài ra chúng tôi còn có dịch vụ sửa chữa máy CNC, Sửa chữa Servo Fanuc, Sửa chữa màn hình để giảm thiểu chi phí cho khách hàng có thể thao khảo thêm tại đây

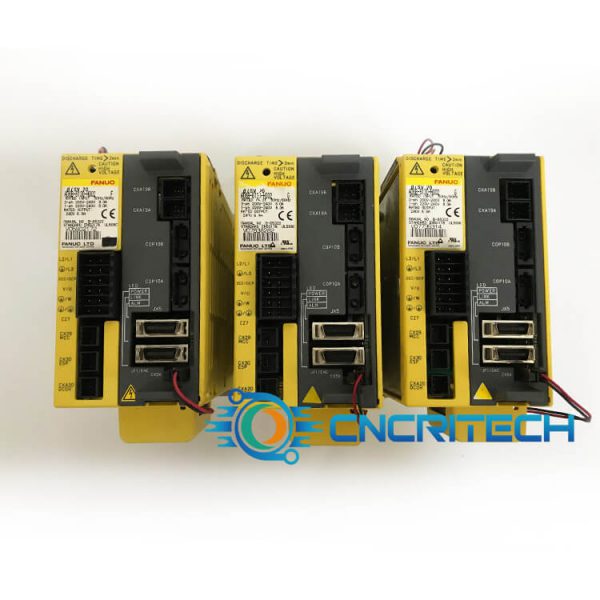

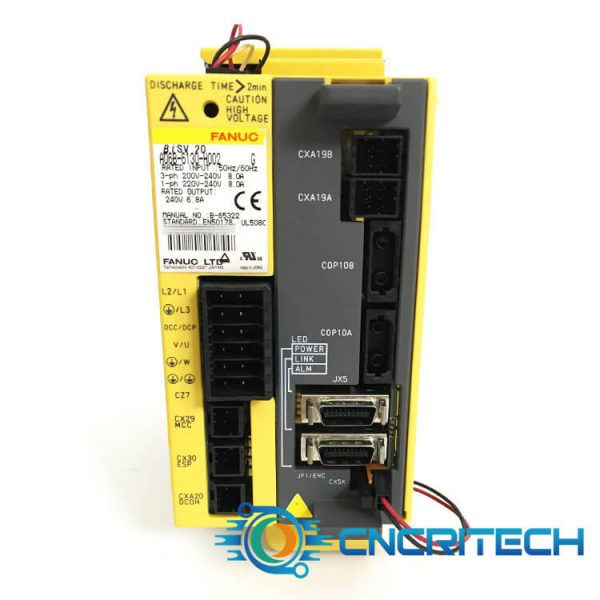

Hình ảnh thực tế

Thông số kỹ thuật

• Part Number: A06B-6130-H002 – Fiber-optic BETA i servo module model BSVM1-20i.

• Nguồn vào (Input): 240 VAC (có thể dùng nguồn 3-phase 200–240 V hoặc 1-phase 220–240 V), dòng tối đa 8 A, tần số 50/60 Hz.

• Dòng ra (Output): Tối đa 6.8 A ở 200–240 VAC.

• Giao diện điều khiển: Fiber-optic – FSSB (Fanuc Serial Servo Bus).

Cấu tạo

• Thiết kế độc lập – với nguồn tích hợp: Dòng H002 là module độc lập, không cần nguồn ngoài, có thể lắp đặt linh hoạt trên máy.

• Bên trong bao gồm:

  • Một transistor module (khoảng 50 A)

  • Mạch đấu dây (wiring board) A20B-2101-0091

  • Mạch điều khiển (control card) A20B-2101-005x
    Lưu ý: các board này không bán rời, chỉ có thể thay linh kiện như transistor, quạt, cầu chì, pin.

• Thiết kế robust: Mạch được thử nghiệm ở tải tối đa nhằm đảm bảo hiệu suất và độ bền.

Ứng dụng

• Lĩnh vực CNC và robot: Thường được sử dụng trong các máy CNC nhỏ, hoặc hệ thống servo của robot, nơi cần bộ điều khiển servo hiệu suất cao.

• Hỗ trợ nhiều trục: Dòng BETA iSV có khả năng xử lý tối đa hai trục hoặc kết hợp với trục chính – ví dụ như một trục chính (spindle) cùng 1–3 trục servo. Mỗi model H002 là bộ xử lý cho 1 kênh servo.

• Ứng dụng máy gia công nhỏ, hệ thống tự động hóa: Tối ưu cho các hệ thống yêu cầu độ chính xác cao, phản hồi nhanh và tích hợp dễ dàng.
