🔎 1. Miêu tả sản phẩm

SN65HVD3485EB là một bộ thu phát RS-485 (RS-485 Transceiver) dạng SOP-8, dùng trong truyền thông nối tiếp công nghiệp. Nó hỗ trợ giao tiếp vi sai (differential communication), tốc độ cao, khoảng cách truyền xa, và khả năng kết nối nhiều nút mạng (multidrop).

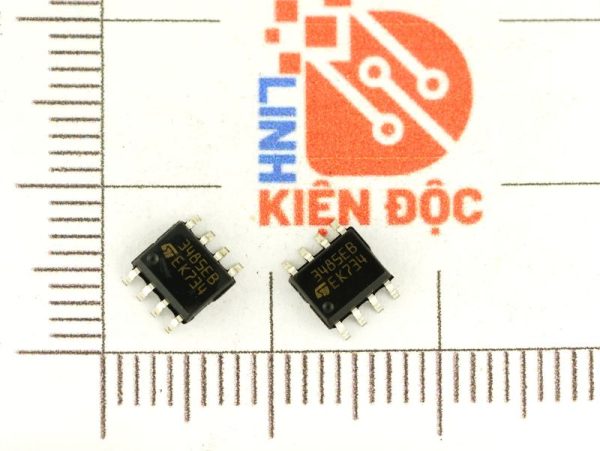

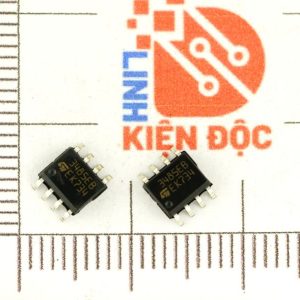

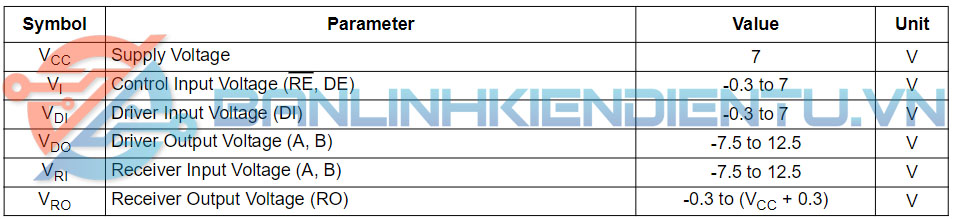

🔎 2. Thông số kỹ thuật chính

• Chuẩn giao tiếp: RS-485, RS-422.

• Điện áp nguồn (Vcc): 4.75V – 5.25V.

• Tốc độ dữ liệu: Lên tới 12 Mbps.

• Ngưỡng đầu vào (differential input): ±200 mV.

• Khoảng điện áp chế độ chung (common-mode): –7 V đến +12 V.

• Dòng ra (driver output): ±60 mA.

• Số node kết nối: Tối đa 32 node trên bus.

• Bảo vệ ESD: ±15 kV.

• Công suất tiêu thụ thấp.

• Nhiệt độ hoạt động: –40°C → +85°C (phiên bản công nghiệp).

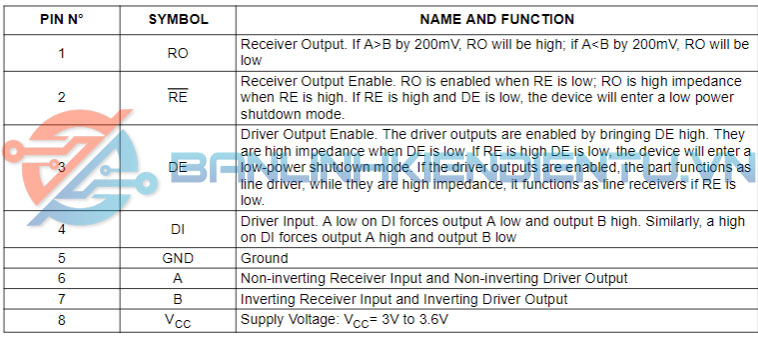

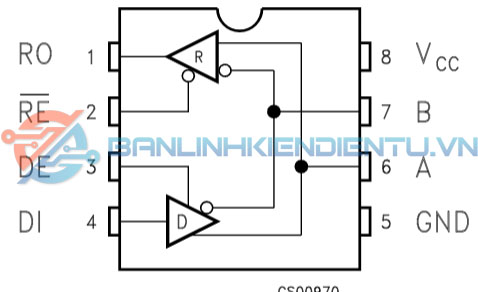

🔎 3. Cấu tạo bên trong

Gồm 3 khối chính:

1. Driver (TX): Nhận tín hiệu logic từ MCU/FPGA, chuyển thành tín hiệu vi sai trên đường A, B.

2. Receiver (RX): Nhận tín hiệu vi sai từ A, B, chuyển lại thành tín hiệu logic TTL/CMOS cho MCU.

3. Mạch điều khiển (DE/RE): Kích hoạt chế độ phát hoặc thu.

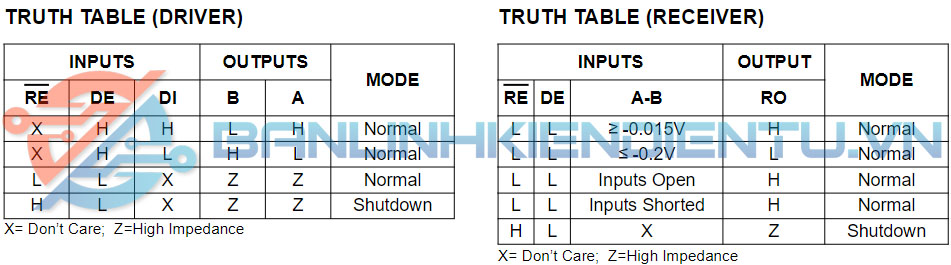

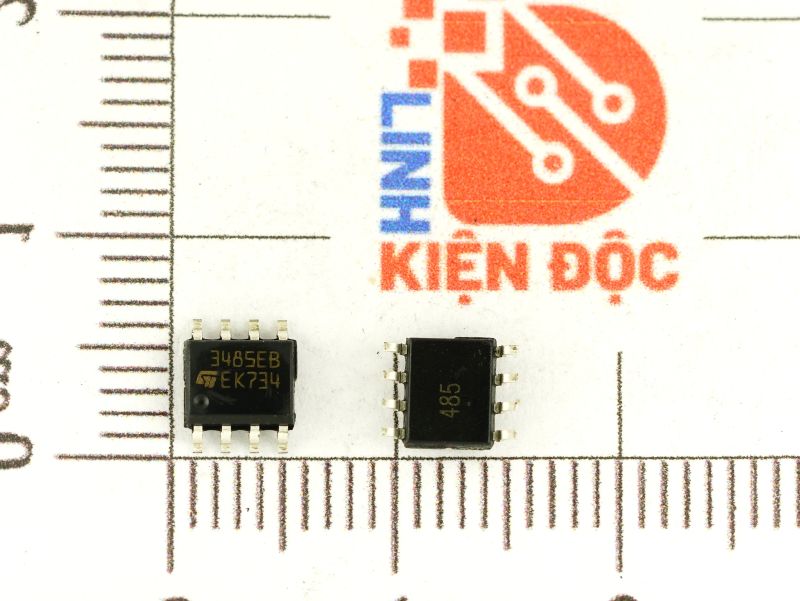

🔎 4. Kích thước (Package SOP-8)

• Chiều dài: ~4.9 mm

• Chiều rộng: ~3.9 mm

• Độ cao: ~1.5 mm

• Bước chân (pitch): 1.27 mm

🔎 5. Chức năng

• Đóng vai trò cầu nối truyền thông RS-485 giữa các thiết bị.

• Cho phép truyền dữ liệu đa điểm (multidrop).

• Bảo vệ chống nhiễu và ESD trên đường truyền.

• Hỗ trợ half-duplex (truyền & nhận trên cùng 2 dây A-B).

🔎 6. Ứng dụng

• Mạng truyền thông công nghiệp (Modbus, Profibus).

• Hệ thống đo lường, giám sát từ xa.

• Giao tiếp giữa PLC, HMI, MCU.

• Thiết bị tự động hóa, smart meter.

• Hệ thống điều khiển tòa nhà, thang máy, HVAC.

🔎 7. Cách kiểm tra

a. Ngoài mạch (kiểm tra sơ bộ)

• Dùng đồng hồ số để đo thông mạch giữa các chân: không được chập bất thường giữa VCC–GND.

• Đo điện trở giữa A–B → thường vài trăm kΩ khi chưa cấp nguồn.

b. Trong mạch (test chức năng)

1. Cấp VCC = 5V, nối GND đúng chuẩn.

2. Nối chân DE (Driver Enable) = 1, RE (Receiver Enable) = 0 để bật truyền nhận.

3. Gửi tín hiệu TXD từ vi điều khiển → quan sát dạng sóng trên A và B bằng oscilloscope (phải thấy tín hiệu vi sai).

4. Đọc lại tín hiệu tại RXD để kiểm chứng tính toàn vẹn dữ liệu.

👉 Nếu không có tín hiệu vi sai hoặc RX không phản hồi, IC có thể bị hỏng.

✅ Tóm lại: 3485EB SOP-8 (SN65HVD3485) là bộ thu phát RS-485 tốc độ cao, chịu nhiễu tốt, có bảo vệ ESD, rất phổ biến trong giao tiếp công nghiệp, PLC, Modbus, truyền dữ liệu khoảng cách xa.
