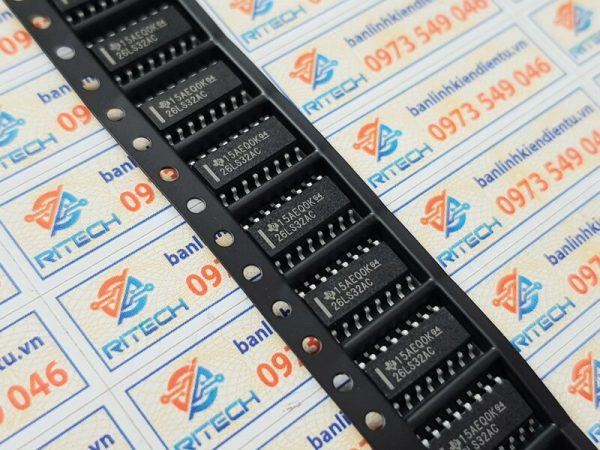

1. Giới thiệu IC 26LS32AC, AM26LS32ACDR
IC AM26LS32AC là bộ Line Receiver vi sai (Differential Receiver), dùng để nhận tín hiệu RS-422 hoặc RS-485 ở đầu vào, sau đó chuyển về tín hiệu logic TTL hoặc CMOS ở đầu ra.
Linh kiện thường đi kèm với AM26LS31 (Line Driver) để tạo thành cặp truyền–nhận trong các hệ thống truyền thông công nghiệp, điều khiển từ xa hoặc giao tiếp vi điều khiển.

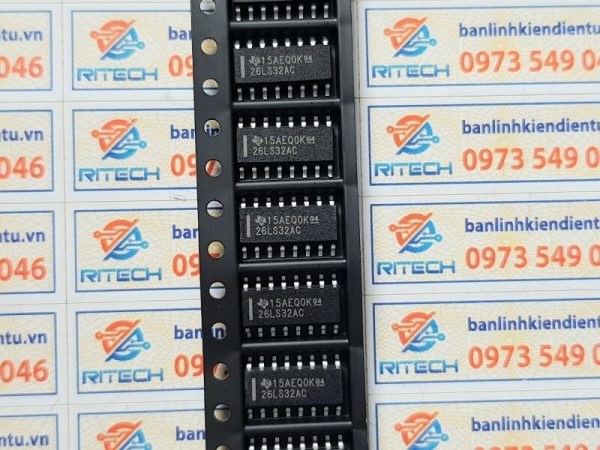

2. Cấu tạo IC 26LS32AC, AM26LS32ACDR
Bên trong IC có:
-

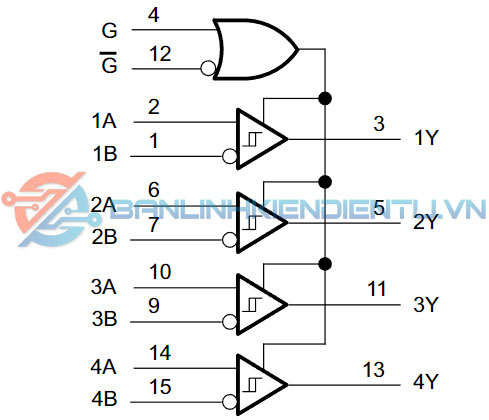

4 bộ thu vi sai độc lập (Receiver Channels).
-
Mỗi bộ có 2 đầu vào vi sai (A, B) và 1 đầu ra logic (Y).
-
Có một chân điều khiển G (Enable/Disable) dùng để kích hoạt hoặc ngắt toàn bộ ngõ ra.
-
Mạch có khả năng lọc nhiễu tốt, hoạt động ổn định ở tần số cao, tương thích chuẩn TTL.
-
Mức điện áp hoạt động: 5V ± 5%.
3. Thông số kỹ thuật IC 26LS32AC, AM26LS32ACDR

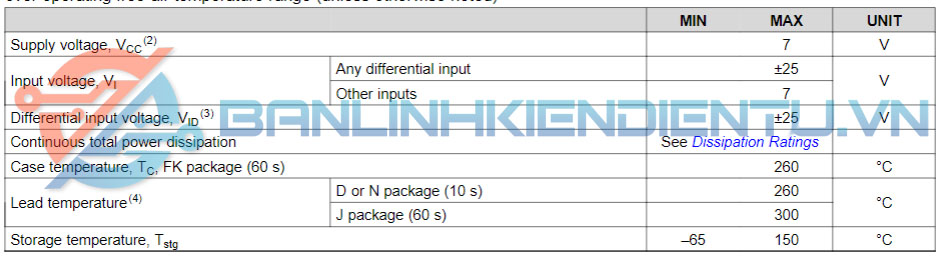

Thông số | Giá trị điển hình |
---|---|
Điện áp hoạt động (Vcc) | 4.75V – 5.25V |
Dòng tiêu thụ | 70 mA (tối đa) |
Mức ngõ vào vi sai | ±200 mV (tối thiểu) |
Dòng ngõ ra | ±8 mA |
Ngưỡng nhận tín hiệu | ±200 mV |
Nhiệt độ hoạt động | -40°C → +85°C |
Tốc độ tối đa | 10 Mbps |
Kiểu vỏ | SOP-16 (3.9 mm) / DIP-16 |
Trạng thái ngõ ra | 3-state khi G ở mức cao |
Chống nhiễu điện từ | Tốt (cấu trúc vi sai cân bằng) |
4. Kiểu chân và chức năng IC 26LS32AC, AM26LS32ACDR

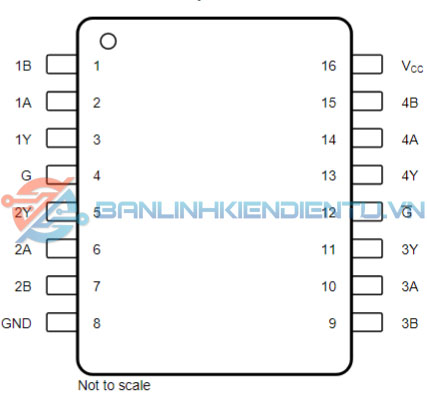

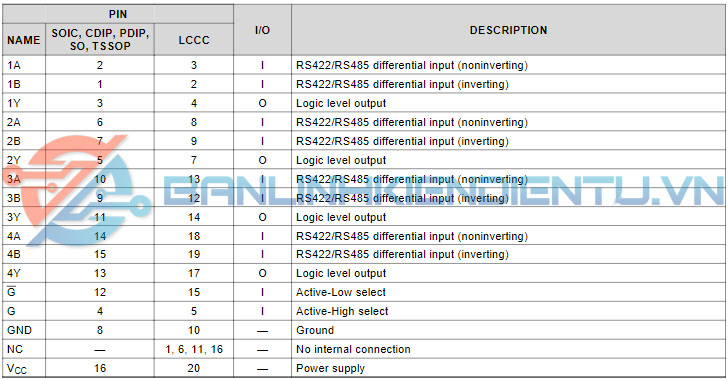

Chân | Ký hiệu | Chức năng |
---|---|---|
1 | 1B | Ngõ vào âm của bộ thu 1 |
2 | 1A | Ngõ vào dương của bộ thu 1 |
3 | 1Y | Ngõ ra logic TTL của bộ thu 1 |
4 | G | Chân điều khiển ngõ ra (Enable – mức thấp kích hoạt) |
5 | 2Y | Ngõ ra logic TTL của bộ thu 2 |
6 | 2A | Ngõ vào dương của bộ thu 2 |
7 | 2B | Ngõ vào âm của bộ thu 2 |
8 | GND | Nguồn âm (mass) |
9 | 3B | Ngõ vào âm của bộ thu 3 |
10 | 3A | Ngõ vào dương của bộ thu 3 |
11 | 3Y | Ngõ ra logic TTL của bộ thu 3 |
12 | 4Y | Ngõ ra logic TTL của bộ thu 4 |
13 | 4A | Ngõ vào dương của bộ thu 4 |
14 | 4B | Ngõ vào âm của bộ thu 4 |
15 | VCC | Nguồn dương (+5V) |
16 | — | Không kết nối (NC) hoặc Vcc tùy hãng sản xuất |

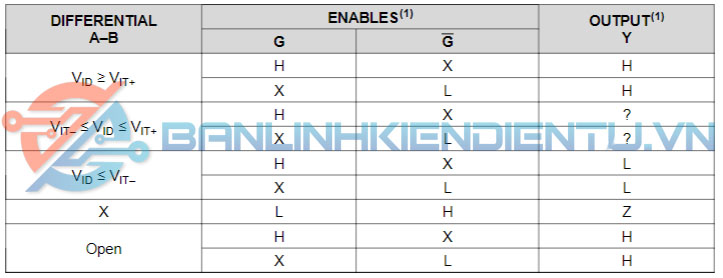

5. Chức năng linh kiện IC 26LS32AC, AM26LS32ACDR
-

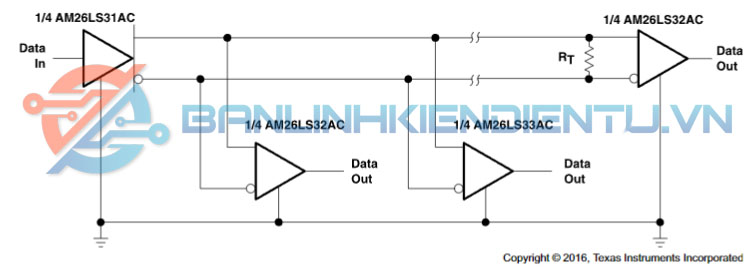

Nhận tín hiệu vi sai (differential signals) từ dây truyền RS-422/RS-485.
-
Chuyển tín hiệu vi sai → logic TTL/CMOS để vi điều khiển xử lý.
-
Lọc nhiễu rất tốt, vì nhận sự chênh lệch điện áp giữa A và B thay vì mức tuyệt đối.
-
Có thể ngắt ngõ ra (tri-state) bằng chân G, phù hợp khi nhiều thiết bị chia sẻ bus dữ liệu.
-
Bảo vệ chống ngắn mạch, nhiễu xung, tĩnh điện (ESD).
6. Ứng dụng IC 26LS32AC, AM26LS32ACDR
Lĩnh vực | Ứng dụng thực tế |
---|---|
Giao tiếp RS-422, RS-485 | Nhận dữ liệu đường dài |
Hệ thống công nghiệp / PLC | Truyền tín hiệu cảm biến, điều khiển |
Giao tiếp giữa vi điều khiển | Master–Slave UART–RS485 |
Hệ thống đo lường từ xa | Truyền dữ liệu chống nhiễu |
Mạch truyền dữ liệu song song | Bộ thu tín hiệu tốc độ cao |

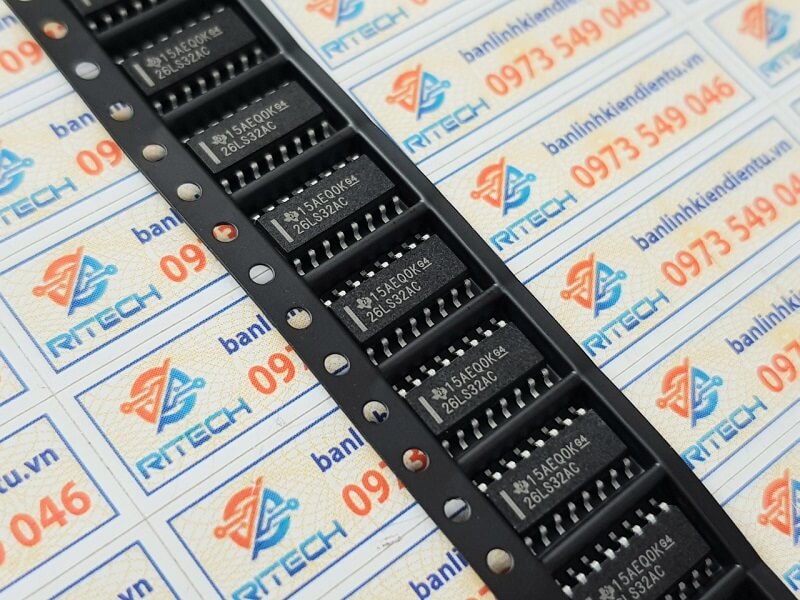

7. Kích thước IC 26LS32AC, AM26LS32ACDR

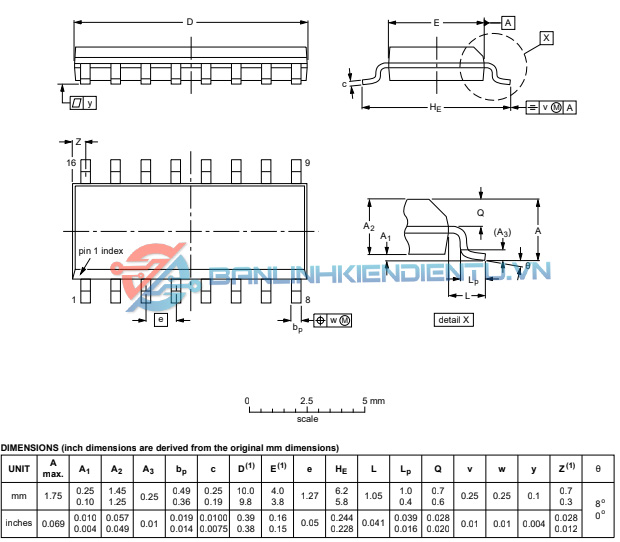

Thông số cơ khí (SOP-16) | Kích thước (mm) |
---|---|
Chiều dài | 9.8 – 10.3 |
Chiều rộng thân | 3.8 – 4.0 |
Bước chân (Pitch) | 1.27 |
Khoảng cách hàng chân | 7.4 – 7.8 |
Độ dày | 1.5 (typ.) |
8. Cách đo kiểm tra sống chết IC 26LS32AC, AM26LS32ACDR
Bằng đồng hồ số (thang diode):
-
Đo giữa VCC (chân 15) và GND (chân 8) → không được chập.
-
Đo giữa các cặp A – B: có trở kháng cao, không chập.
-
Đo giữa Input (A/B) và Output (Y): phải có chiều thuận và nghịch khác nhau.
-
Nếu chập hoặc hở → IC hỏng.
Bằng mạch thử thực tế:
-
Cấp nguồn 5V vào VCC–GND.
-
Đưa tín hiệu vi sai ±200 mV vào cặp A–B.
-
Đo ngõ ra Y: mức logic 0/1 TTL thay đổi tương ứng → IC tốt.
-
Nếu Y không thay đổi → IC lỗi hoặc chân G đang disable.
