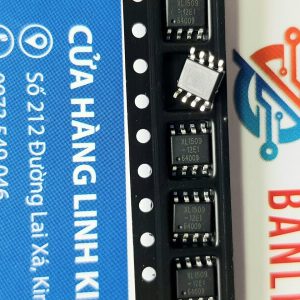

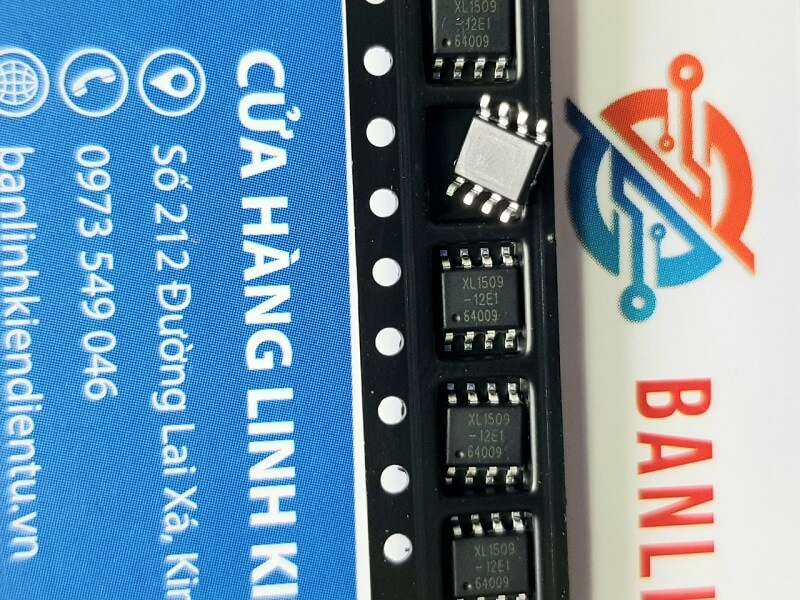

XL1509 – 12, XL1509 – 12E1 SOP-8 là bộ chuyển đổi DC / DC tần số cố định 150 KHz (bước xuống), có khả năng điều khiển tải 2A với hiệu suất cao, độ gợn thấp và điều chỉnh dòng và tải tuyệt vời. Yêu cầu số lượng tối thiểu các thành phần bên ngoài, bộ điều chỉnh sử dụng đơn giản và bao gồm bù tần số bên trong và bộ dao động tần số cố định.
Mạch điều khiển PWM có thể điều chỉnh tỷ lệ nhiệm vụ tuyến tính từ 0 đến 100%. Một chức năng cho phép, một chức năng bảo vệ quá dòng được xây dựng bên trong. Khi chức năng giới hạn dòng thứ hai xảy ra, tần số hoạt động sẽ giảm từ 150KHz xuống 50KHz. Một khối bù nội bộ được xây dựng để giảm thiểu số lượng thành phần bên ngoài.
Đặc điểm điện từ XL1509 – 12E1 ở Ta = 25℃ :
Sơ đồ chân XL1509 – 12E1 :
Sơ đồ khối chức năng :
