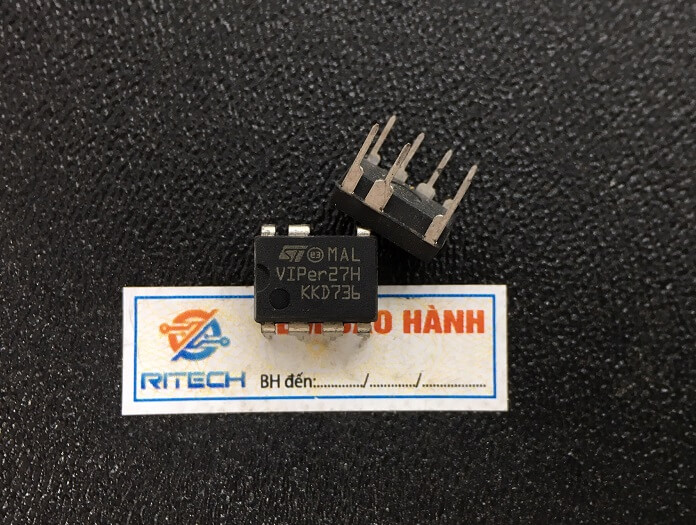

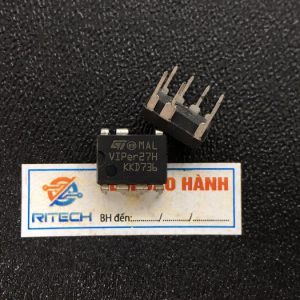

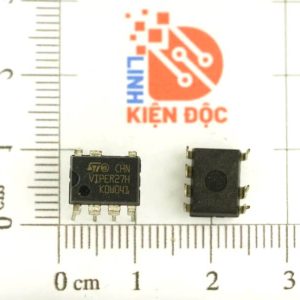

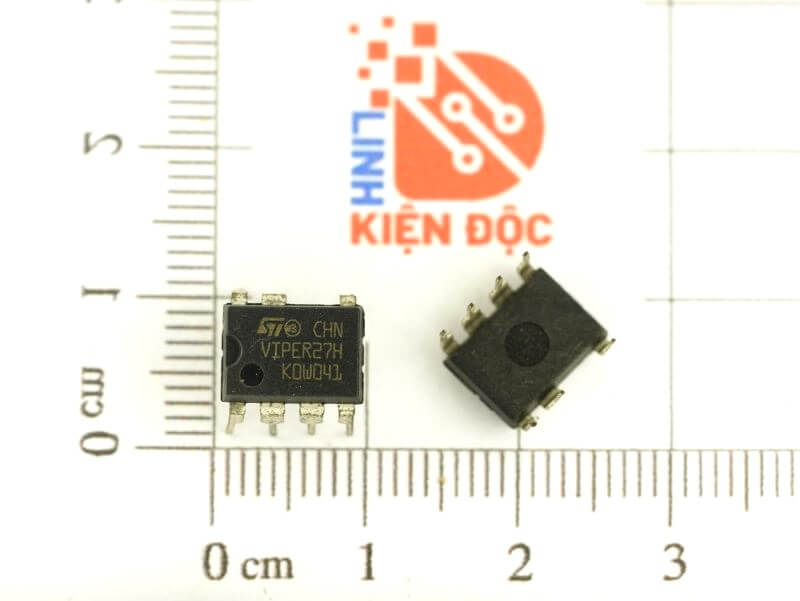

VIPER27L, VIPER27H IC nguồn DIP-7
10.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
🔷 1. GIỚI THIỆU – IC VIPER27L / VIPER27H
VIPER27L và VIPER27H là các IC điều khiển nguồn chuyển mạch (SMPS) của STMicroelectronics, được thiết kế cho các ứng dụng công suất thấp và trung bình, đặc biệt là nguồn flyback. IC này tích hợp một MOSFET công suất và bộ điều khiển PWM với tính năng bảo vệ quá dòng, quá áp, và ngắn mạch, giúp tối ưu hiệu suất và bảo vệ hệ thống. VIPER27L thường được sử dụng trong các ứng dụng điện áp thấp, trong khi VIPER27H có thể chịu được các điện áp cao hơn, phù hợp cho nhiều loại mạch nguồn khác nhau.
Đóng gói DIP-7 giúp dễ dàng cắm vào bo mạch, thích hợp cho các ứng dụng yêu cầu công suất nhỏ và thiết kế đơn giản.

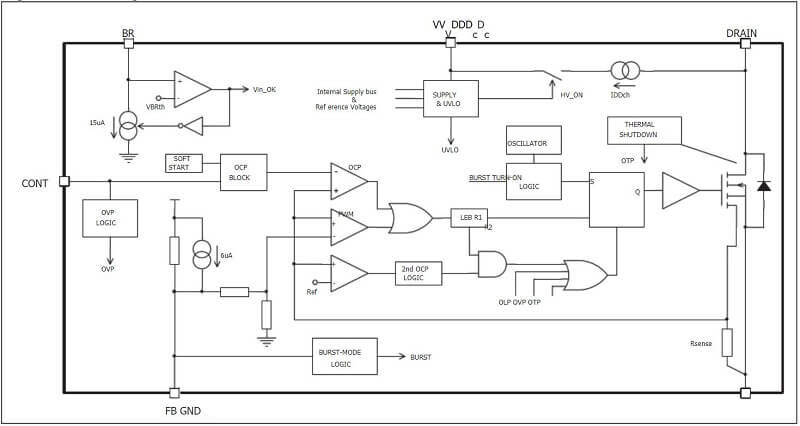

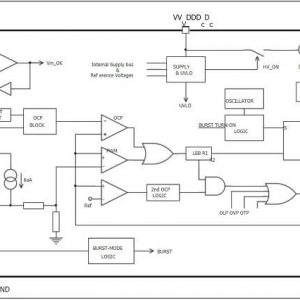

🔷 2. CẤU TẠO
Các chức năng chính của VIPER27L / VIPER27H bao gồm:
-
Điều khiển PWM tích hợp
-
Tích hợp MOSFET công suất (tối ưu cho mạch flyback)
-
Mạch bảo vệ quá dòng, quá áp, ngắn mạch
-
Nguồn tham chiếu 5V chính xác
-
Khối khuếch đại lỗi (Error Amplifier)
-
Tích hợp chức năng điều khiển MOSFET và mạch bảo vệ
🔷 3. THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp hoạt động | 8 V – 23 V |
| Điện áp tham chiếu (VREF) | 5 V ± 2% |
| Tần số dao động | 100 kHz – 200 kHz |
| Dòng tiêu thụ khi hoạt động | Khoảng 2 mA |
| Dòng điều khiển đầu ra | Tối đa 1 A |
| Phạm vi công suất | 1 W – 15 W |
| Bảo vệ quá dòng và quá áp | Có |
| Nhiệt độ hoạt động | –40 °C đến +150 °C |

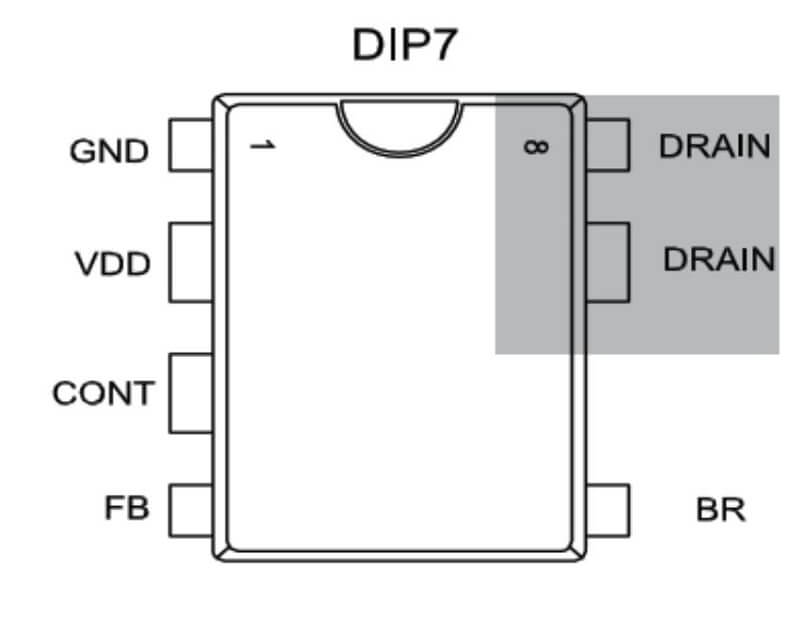

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-7)
| Chân | Tên chân | Chức năng chính |
|---|---|---|
| 1 | GND | Nối đất (Mass) |
| 2 | VDD | Cấp nguồn cho IC |
| 3 | CONT | Điều khiển (Control) |
| 4 | FB | Phản hồi điện áp (Feedback) |
| 5 | BR | Chân bảo vệ (Break, bảo vệ quá dòng/ quá áp) |
| 6 | NC | Không kết nối (Not Connected) |
| 7 | DRAIN | Cực Drain của MOSFET điều khiển |
| 8 | DRAIN | Cực Drain của MOSFET điều khiển |
🔷 5. CHỨC NĂNG LINH KIỆN
-
Điều khiển PWM theo chế độ dòng giúp cung cấp nguồn ổn định và chính xác
-
Tích hợp MOSFET công suất giúp giảm kích thước và tiết kiệm chi phí thiết kế
-
Bảo vệ quá dòng, quá áp và ngắn mạch giúp bảo vệ IC và mạch nguồn
-
Điều chỉnh tần số dao động giúp tối ưu hóa hiệu suất
-
Điện áp tham chiếu 5V giúp ổn định hệ thống và dễ dàng điều chỉnh điện áp đầu ra
🔷 6. ỨNG DỤNG
-
Nguồn chuyển mạch (SMPS) cho các thiết bị điện tử tiêu dùng và công nghiệp
-

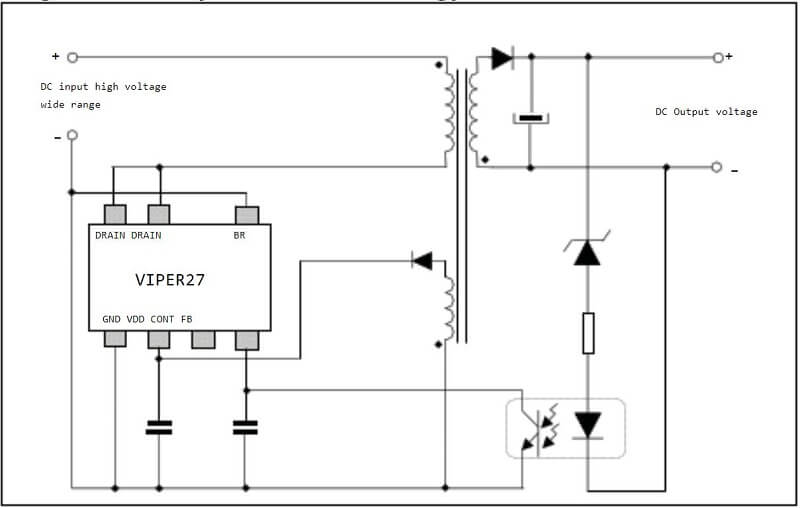

Nguồn Flyback và Buck Converter cho các ứng dụng công suất thấp đến trung bình
-
Nguồn cung cấp cho LED, bộ sạc pin, hệ thống UPS
-
Ứng dụng bảo vệ quá dòng, quá áp trong các thiết bị yêu cầu nguồn ổn định

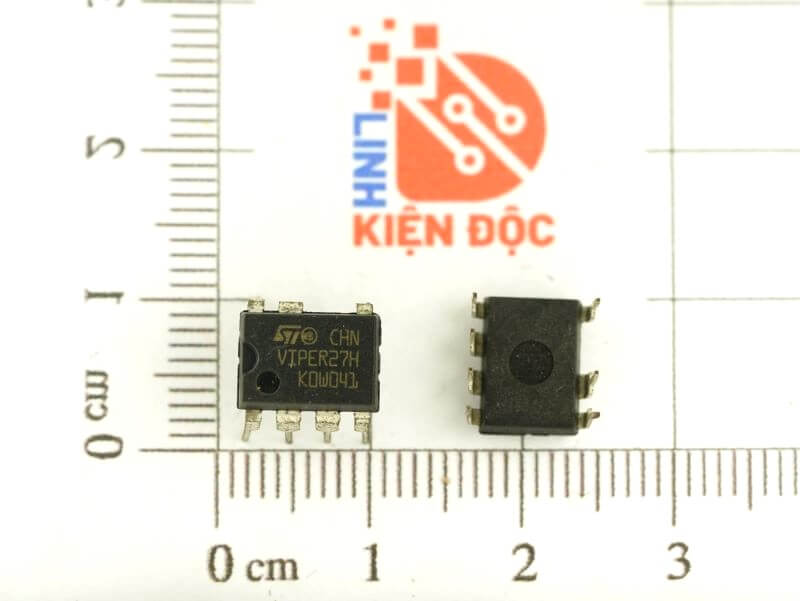

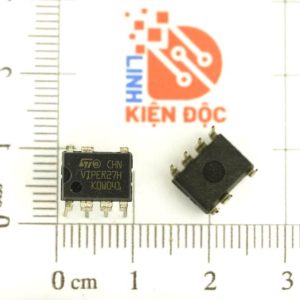

🔷 7. KÍCH THƯỚC
-
Đóng gói DIP-7 tiêu chuẩn
-
Chiều dài: ~7.5 mm
-
Chiều rộng: ~4.4 mm
-
Khoảng cách chân (pitch): 2.54 mm
-
Chiều cao: ~3.0 mm
🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Cấp nguồn VCC (chân 6) vào IC từ 8V đến 23V
-
Đo điện áp tham chiếu tại chân 7 (VREF), cần khoảng 5V
-
Kiểm tra tín hiệu PWM đầu ra tại chân 5 (VOUT) bằng oscilloscope
-
Kiểm tra phản hồi điện áp tại chân 2 (VFB) để kiểm tra khả năng ổn định điện áp
-
Thử chức năng bảo vệ quá dòng bằng cách mô phỏng tải quá dòng và kiểm tra sự ngắt điện áp đầu ra
-
Kiểm tra khả năng bảo vệ quá áp qua các thử nghiệm quá tải điện áp vào IC
Datasheet VIPER27
