VIPER12A, VIPER12 IC Nguồn kiểu chân DIP-8
10.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
🔷 1. GIỚI THIỆU – IC VIPER12A / VIPER12
VIPER12A và VIPER12 là các IC điều khiển nguồn chuyển mạch tích hợp PWM, được phát triển bởi STMicroelectronics. Đây là các IC SMPS controllers dành cho các ứng dụng chuyển mạch nguồn công suất thấp đến trung bình, đặc biệt là nguồn flyback, thích hợp cho các thiết bị như bộ sạc pin, nguồn LED, nguồn công suất thấp.
IC này có tính năng điều khiển tần số dao động, bảo vệ quá dòng, quá áp và bảo vệ ngắn mạch, giúp đảm bảo hiệu suất cao và an toàn trong quá trình vận hành.
🔷 2. CẤU TẠO
Các khối chức năng của VIPER12A bao gồm:
-
Điều khiển PWM theo chế độ dòng (current-mode)
-
Tích hợp MOSFET công suất cho mạch flyback
-
Mạch bảo vệ quá dòng (Overcurrent Protection)
-
Bảo vệ quá áp (Overvoltage Protection)
-
Bảo vệ ngắn mạch (Short Circuit Protection)
-
Điều chỉnh tần số dao động
-
Nguồn tham chiếu điện áp chính xác 5V
-
Điều khiển đơn giản với tần số hoạt động lên đến 100 kHz
🔷 3. THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp hoạt động | 8 V – 23 V |
| Điện áp tham chiếu (VREF) | 5 V ± 2% |
| Tần số dao động | 100 kHz |
| Dòng tiêu thụ khi hoạt động | ~1 mA |
| Tín hiệu điều khiển đầu ra | Tối đa 1 A (MOSFET driver) |
| Phạm vi công suất | 1 W – 20 W |
| Bảo vệ quá dòng và quá áp | Có |
| Nhiệt độ hoạt động | –40 °C đến +150 °C |
🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)
🔷 5. CHỨC NĂNG LINH KIỆN
-
Điều khiển PWM theo chế độ dòng giúp ổn định nguồn ra và giảm nhiễu
-
Tích hợp MOSFET công suất giúp giảm kích thước và tiết kiệm chi phí
-
Bảo vệ quá dòng và quá áp giúp bảo vệ mạch khỏi sự cố
-
Điều chỉnh tần số dao động dễ dàng qua các linh kiện RT và CT
-
Khả năng tản nhiệt cao và hiệu suất ổn định trong phạm vi công suất thấp đến trung bình
🔷 6. ỨNG DỤNG
-
Nguồn chuyển mạch (SMPS), nguồn flyback cho thiết bị điện tử tiêu dùng và công nghiệp
-
Bộ nguồn LED, bộ sạc pin, nguồn cung cấp điện năng thấp
-
Nguồn cung cấp vi điều khiển, thiết bị di động
-
Ứng dụng yêu cầu bảo vệ quá dòng, quá áp, và ngắn mạch
🔷 7. KÍCH THƯỚC
-

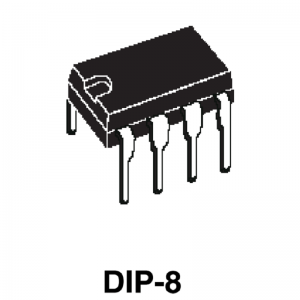

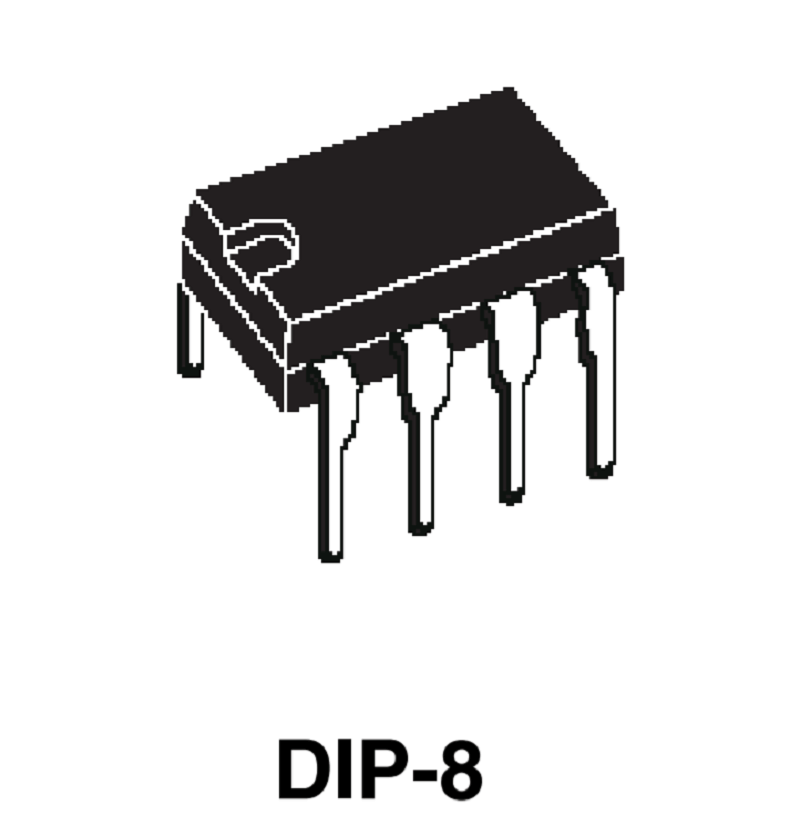

Đóng gói DIP-8 tiêu chuẩn
-
Chiều dài: ~9.8 mm
-
Chiều rộng: ~6.35 mm
-
Khoảng cách chân (pitch): 2.54 mm
-
Chiều cao: ~3.9 mm
🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Cấp nguồn VCC (chân 5) vào chân IC từ 8V đến 23V
-
Đo điện áp tham chiếu tại chân 8 (VREF), cần khoảng 5V
-
Kiểm tra tín hiệu PWM đầu ra tại chân 6 (VOUT) bằng oscilloscope
-
Thử chức năng bảo vệ quá dòng bằng cách tạo tải quá dòng và kiểm tra phản ứng tại chân DRAIN
-
Quan sát điện áp phản hồi tại chân 2 (FB) để kiểm tra khả năng điều chỉnh điện áp ổn định
-
Giám sát tần số dao động tại chân 3 (CS) và điều chỉnh qua chân RT/CT
Datasheet VIPER12
