V217S AQV217S

30.000₫

Mã sản phẩm :V217S

Loại linh kiện: IC

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 34-21

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu AQV217S

AQV217S là rơ-le quang bán dẫn (PhotoMOS relay) thuộc dòng AQV2xxS của Panasonic / NAiS, được thiết kế để điều khiển tải AC/DC công suất nhỏ với độ cách ly cao giữa mạch điều khiển và mạch tải.
Linh kiện hoạt động dựa trên nguyên lý LED hồng ngoại điều khiển cặp MOSFET đầu ra, cho phép đóng/ngắt điện tử nhanh chóng, không tiếp xúc cơ học, không tạo tia hồ quang, tuổi thọ cao và kích thước nhỏ gọn.

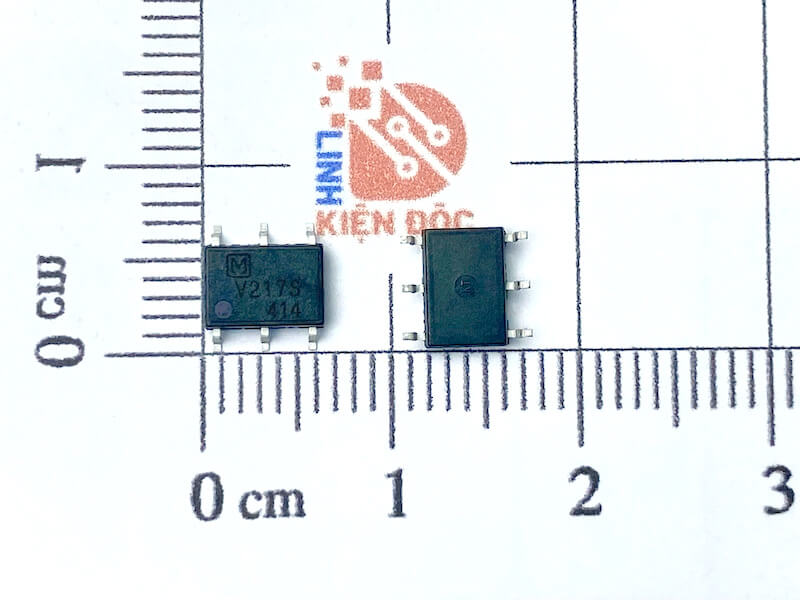

V217S sop6

2. Cấu tạo AQV217S

Bên trong AQV217S gồm:

Ngõ vào: 1 LED phát hồng ngoại.
Ngõ ra: 1 cặp MOSFET đấu song song ngược chiều.
Khi LED được kích hoạt → ánh sáng phát ra → kích dẫn MOSFET → mạch tải được đóng.

Cấu trúc này cho phép AQV217S dẫn điện hai chiều và hoạt động ổn định trong cả mạch AC và DC.

3. Thông số kỹ thuật AQV217S

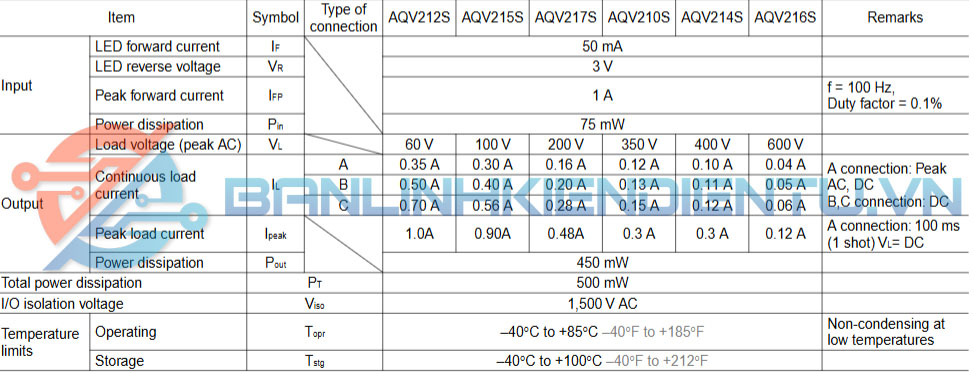

thong so ky thuat AQV217S

Thông số	Giá trị
Loại linh kiện	PhotoMOS Relay (Rơ-le quang bán dẫn)
Điện áp đầu vào LED	1.2V điển hình, 1.5V tối đa
Dòng kích LED	3 mA (điển hình)
Điện áp tải tối đa	400V AC/DC
Dòng tải tối đa	120 mA
Điện trở dẫn (On Resistance)	35 Ω (điển hình)
Cách ly điện áp	1500 Vrms
Tốc độ chuyển mạch	Bật / tắt < 0.5 ms
Nhiệt độ hoạt động	–40°C đến +85°C
Kiểu đóng gói	SOP-6 (hàn dán bề mặt)

4. Kiểu chân và chức năng AQV217S

so do chan AQV217S

Chân	Ký hiệu	Chức năng
1	Anode	Cực dương LED đầu vào
2	Cathode	Cực âm LED đầu vào
3	NC	Không kết nối
4	Output	Ngõ ra MOSFET (Drain 1)
5	Output	Ngõ ra MOSFET (Drain 2)
6	NC	Không kết nối

🧩 Nguyên lý hoạt động: Khi dòng điện đi qua LED (chân 1–2), cặp MOSFET đầu ra (chân 4–5) sẽ dẫn điện, cho phép dòng tải đi qua.

5. Chức năng linh kiện

Cách ly quang điện giữa mạch điều khiển và mạch tải.
Thay thế rơ-le cơ truyền thống, giảm nhiễu, không có tiếng kêu tiếp điểm.
Cho phép điều khiển tải điện áp cao với dòng kích nhỏ.
Dẫn điện hai chiều → phù hợp cho tải AC hoặc DC.

6. Ứng dụng thực tế

Mạch điều khiển tín hiệu công suất nhỏ.
Hệ thống PLC, thiết bị đo lường, điều khiển tự động.
Bộ chọn tín hiệu, mạch chuyển mạch tín hiệu.
Thiết bị y tế, công nghiệp, đo kiểm điện tử chính xác.
Cách ly quang trong các hệ thống điều khiển logic hoặc MCU.

7. Kích thước AQV217S

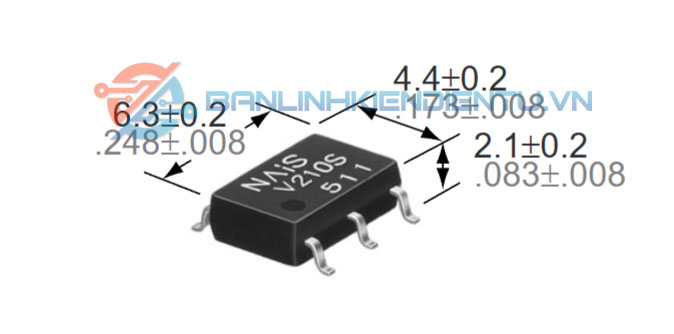

kich thuoc sop 6

Loại vỏ: SOP-6 (Surface Mount)
Kích thước tổng thể:
- Dài: 8.8 ± 0.05 mm
- Rộng: 6.4 ± 0.05 mm
- Dày: 3.6 ± 0.2 mm
- Khoảng cách chân: 1.27 mm

8. Cách đo kiểm tra AQV217S sống/chết

Kiểm tra bằng đồng hồ số (thang diode):

Đặt que (+) vào chân 1 (Anode), que (–) vào 2 (Cathode) → LED sáng hoặc hiện sụt áp ~1.1–1.3V → LED còn tốt.
Cấp dòng LED khoảng 5mA qua chân 1–2 → đo giữa chân 4–5 → điện trở giảm rất thấp (MOSFET đóng).
Khi ngắt dòng LED, đo lại 4–5 → điện trở trở về rất cao → MOSFET mở → linh kiện hoạt động tốt.
Nếu MOSFET luôn dẫn hoặc luôn ngắt → linh kiện hỏng.
