UC3637N IC DIP-18 36V 0.1A hàng nhập khẩu

Ritech.vn là đơn vị chuyên cung cấp IC UC3637N với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu UC3637N

UC1637 là mạch điều chế độ rộng xung được sử dụng cho nhiều loại Các ứng dụng bộ khuếch đại và điều khiển động cơ PLC yêu cầu một chiều hoặc hai chiều mạch truyền động định hướng. Khi được sử dụng để thay thế các trình điều khiển thông thường, mạch này có thể tăng hiệu quả và giảm chi phí thành phần cho nhiều ứng dụng. Tất cả mạch cần thiết được bao gồm để tạo ra tín hiệu lỗi tương tự và điều chế hai đầu ra chuỗi xung hai chiều tỷ lệ với cường độ tín hiệu lỗi và sự phân cực. Thiết bị nguyên khối này chứa bộ dao động răng cưa, bộ khuếch đại lỗi và hai Bộ so sánh PLC với các giai đoạn đầu ra ±100mA là tính năng tiêu chuẩn. Sự bảo vệ mạch điện bao gồm khóa dưới điện áp, giới hạn dòng điện theo từng xung và một cổng tắt máy với ngưỡng bù nhiệt độ 2,5V. UC1637 được đặc trưng để hoạt động trong toàn bộ phạm vi nhiệt độ quân sự từ -55°C đến +125°C, trong khi UC2637 và UC3637 được đặc trưng từ -25°C đến +85°C và 0°C đến +70°C tương ứng.

Đặc trưng UC3637N

• Cung cấp đơn hoặc kép Hoạt động
• Nguồn cung cấp đầu vào ±2,5V đến ±20V Phạm vi
• Bộ dao động ban đầu ±5% Sự chính xác; ± 10% trên Nhiệt độ
• Dòng điện theo xung hạn chế
• Khóa giảm áp
• Tắt đầu vào bằng Bù nhiệt độ Ngưỡng 2,5V
• PWM không được cam kết Bộ so sánh cho thiết kế Uyển chuyển
• 100mA kép, Nguồn/Sink Trình điều khiển đầu ra

Xem thêm: Các sản phẩm IC khác

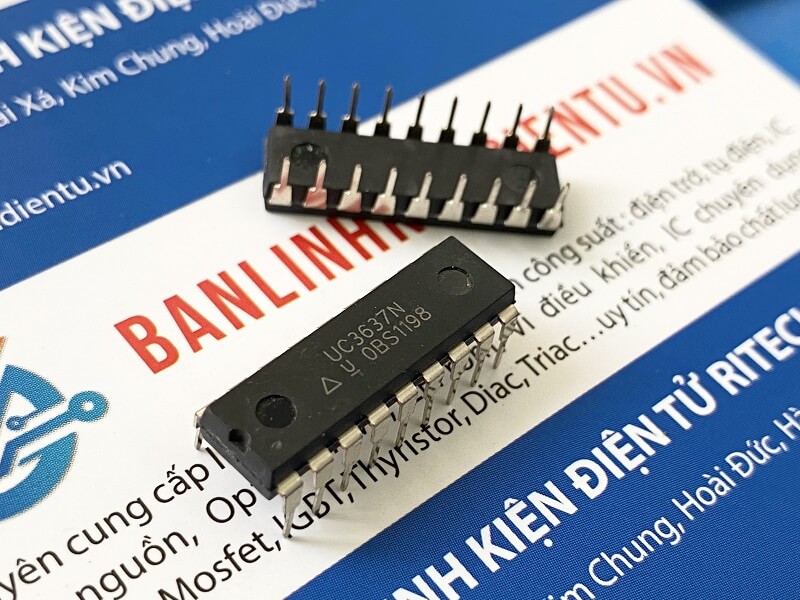

Hình ảnh thực tế UC3637N

Thông số của IC UC3637N

Cấu tạo trong của IC UC3637N

Sơ đồ chân của IC UC3637N

Datasheet UC3637N
