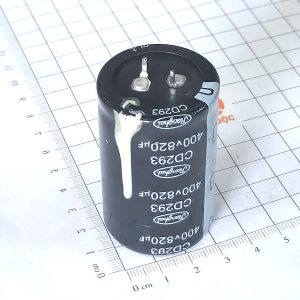

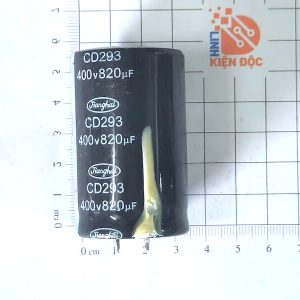

Tụ hóa CD293 400V 820µF Jianghai kích thước 35x55mm tháo máy

1. Giới thiệu

Tụ CD293 400V 820µF là tụ điện phân nhôm (Aluminum Electrolytic Capacitor), chuyên dùng trong các mạch nguồn công suất cao. Với điện áp làm việc 400VDC và dung lượng lớn 820µF, nó thường được lắp ở tầng lọc nguồn sau chỉnh lưu, giúp ổn định điện áp DC và triệt tiêu nhiễu gợn sóng.

2. Cấu tạo

• Lõi tụ: cuộn nhôm phủ lớp điện môi oxit, xen kẽ giấy thấm dung dịch điện phân.

• Vỏ ngoài: hình trụ bằng nhôm, có in thông số kỹ thuật.

• Nắp trên: có rãnh chữ thập hoặc hình sao (safety vent) để xả áp khi quá nhiệt.

• Chân tụ: thường là loại snap-in (2 chân cắm bo mạch, chịu dòng lớn).

• Vật liệu cách điện: cao su niêm kín chống rò rỉ dung dịch.

3. Thông số kỹ thuật

• Điện dung: 820µF

• Điện áp định mức: 400VDC

• Dung sai điện dung: ±20% (ở 20°C, 120Hz)

• Nhiệt độ làm việc: -40°C ~ +105°C

• Tuổi thọ: 2.000 – 3.000 giờ tại 105°C

• Kích thước tiêu chuẩn: 35 × 55mm

• Dạng chân: Snap-in (dùng cho mạch nguồn công suất).

• Dòng ripple cho phép: khoảng 2,5 – 3,5 A @120Hz, 105°C.

4. Chức năng

• Lọc phẳng điện áp DC sau chỉnh lưu.

• Giảm nhiễu, triệt tiêu ripple trong mạch nguồn.

• Ổn định điện áp đầu ra, tăng độ tin cậy của hệ thống.

• Dự trữ năng lượng trong khoảng thời gian ngắn cho tải.

5. Ứng dụng

• Bộ nguồn chuyển mạch (SMPS).

• UPS, biến tần công nghiệp, servo drive.

• Mạch DC bus trong hệ thống năng lượng mặt trời, điện gió.

• Thiết bị điện tử công suất cao: máy hàn, thang máy, robot công nghiệp.

6. Cách kiểm tra tụ CD293 400V 820µF

• Đo điện dung: bằng đồng hồ vạn năng có chức năng đo tụ → giá trị xấp xỉ 820µF (sai số ±20%).

• Đo ESR: bằng ESR meter, nếu ESR cao bất thường → tụ đã suy giảm.

• Kiểm tra ngoại quan: nắp phồng, rò rỉ dung dịch, chân rỉ sét → tụ hỏng.

• Đo cách điện: thang MΩ, tụ tốt sẽ có điện trở rất cao.
