TLP521-2, TLP 521-2GB, TLP521 Opto DIP-8
8.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

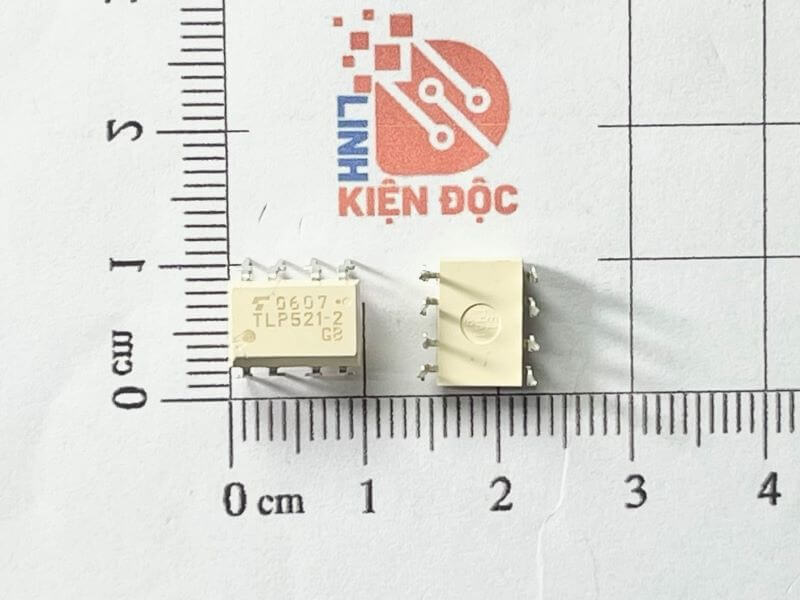

1. Giới thiệu TLP521-2 DIP-8
TLP521-2 / TLP521-2GB DIP-8 là opto-coupler dạng DIP-8 với 2 kênh LED đầu vào và transistor đầu ra, dùng để cách ly tín hiệu giữa mạch điều khiển và mạch tải.
-
Kết hợp LED đầu vào → transistor đầu ra giúp điều khiển tải DC hoặc tín hiệu logic với cách ly quang.
-
Thường dùng trong SMPS, bộ điều khiển công suất, PLC, mạch dimmer, và các ứng dụng cần cách ly tín hiệu an toàn.
2. Cấu tạo TLP521-2 DIP-8
TLP521-2 DIP-8 gồm:
-
LED đầu vào (Input LED)
-
Chân 1,3 = Anode (A)
-
Chân 2,4 = Cathode (K)
-
Nhận tín hiệu từ MCU hoặc mạch logic.
-
-
Transistor đầu ra (Output Transistor)
-
Chân 5,7 = Emitter (E)
-
Chân 6,8 = Collector (C)
-
Khi LED sáng → transistor dẫn → điều khiển tải hoặc tín hiệu.
-

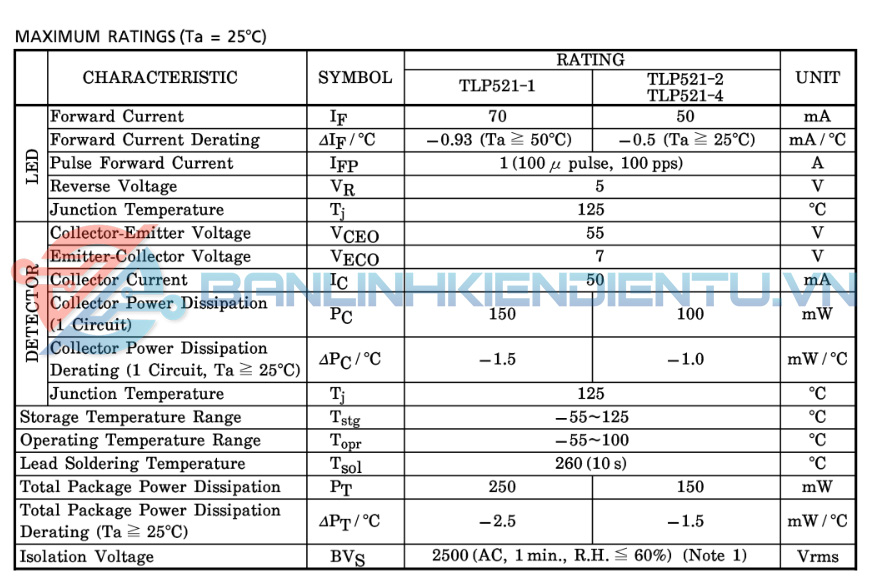

3. Thông số kỹ thuật TLP521-2 DIP-8
| Thông số | Giá trị |
|---|---|
| Điện áp cách ly (VISO) | 3750 Vrms |
| Dòng Collector tối đa (IC) | 50 mA / kênh |
| Điện áp Collector-Emitter (VCE) | 80 V |
| Dòng LED tối đa (IF) | 10 – 20 mA / kênh |
| Tốc độ chuyển mạch | 1 µs – 5 µs |
| Nhiệt độ hoạt động | -40°C ~ 100°C |
| Package | DIP-8 |

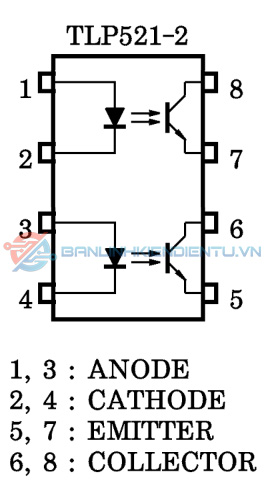

4. Kiểu chân và chức năng TLP521-2 DIP-8
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1,3 | A | Anode LED đầu vào (kênh 1 & 2) |
| 2,4 | K | Cathode LED đầu vào (kênh 1 & 2) |
| 5,7 | E | Emitter transistor đầu ra (kênh 1 & 2) |
| 6,8 | C | Collector transistor đầu ra (kênh 1 & 2) |
Ghi chú:
-
Hai kênh LED và transistor đầu ra có thể hoạt động độc lập hoặc song song tùy mạch.
-
Phù hợp cho các ứng dụng cần 2 kênh cách ly riêng biệt.
5. Chức năng linh kiện TLP521-2 DIP-8
-
Cách ly tín hiệu: Giữa mạch điều khiển và mạch tải.
-
Điều khiển tải DC hoặc tín hiệu logic: Hai kênh transistor output đủ dòng cho tải nhỏ.
-
Bảo vệ mạch logic: Ngăn xung điện áp cao từ tải.
-
Đa kênh: Hỗ trợ điều khiển hai tín hiệu độc lập hoặc kết hợp.
6. Ứng dụng TLP521-2 DIP-8
-
Điều khiển MOSFET/Transistor nhỏ trong SMPS, inverter.
-
PLC / Tự động hóa: Cách ly hai tín hiệu logic số.
-
Bộ điều khiển động cơ nhỏ hoặc tải DC.
-
Mạch cách ly tín hiệu analog / số với 2 kênh độc lập.

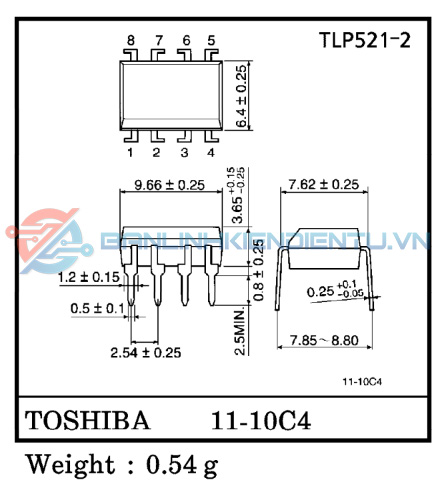

7. Kích thước TLP521-2 DIP-8
-
Package: DIP-8
-
Chiều dài: ~6.5 mm
-
Chiều rộng: ~4.5 mm
-
Chiều cao: ~3 mm
-
Khoảng cách chân chuẩn (Pitch): 2.54 mm
8. Cách đo kiểm tra sống chết TLP521-2 DIP-8
Dụng cụ: Đồng hồ vạn năng (VOM) hoặc nguồn DC 5V + điện trở 220Ω.
Bước 1: Kiểm tra LED đầu vào
-
Đo giữa chân A (1,3) và K (2,4), chế độ diode → điện áp diode ~1.2V → LED sống.
-
Đảo cực đo → OL → bình thường.
Bước 2: Kiểm tra transistor đầu ra
-
Kích LED đầu vào (A/K) bằng nguồn DC qua điện trở 220Ω.
-
Đo giữa Emitter (chân 5,7) và Collector (chân 6,8).
-
Khi LED sáng → transistor dẫn → tải hoạt động → linh kiện sống.
-
Nếu transistor không dẫn → linh kiện hỏng.
Datasheet của TLP521-2
