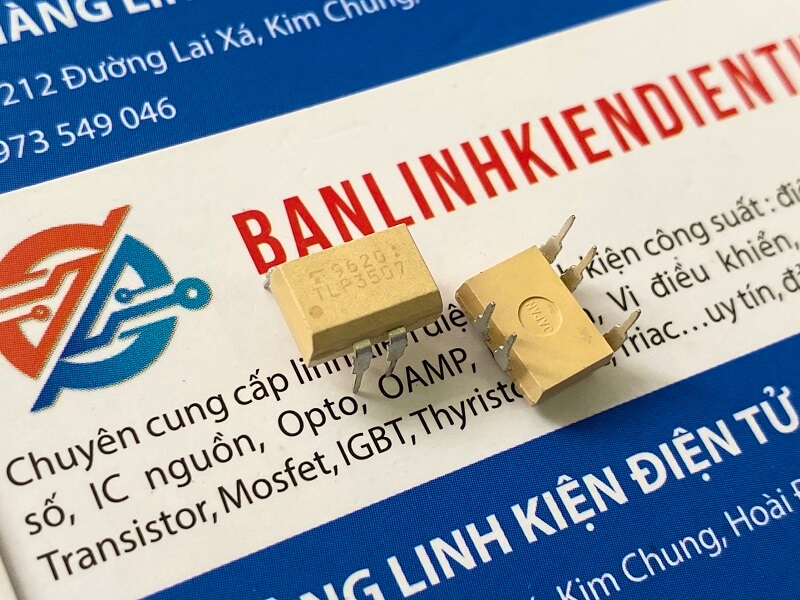

TLP3507 OPTP DRIVER DIP-5
11.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu TLP3507 DIP-5
TLP3507 DIP-5 là opto-isolator dạng DIP-5 dùng để điều khiển Triac với cách ly quang.
-
Tích hợp LED đầu vào → Triac driver output, giúp kích Triac trong mạch AC một cách an toàn với cách ly tín hiệu điều khiển.
-
Thường dùng trong bộ điều khiển đèn, motor AC, mạch dimmer, relay AC và các ứng dụng điều khiển tải AC cách ly.
2. Cấu tạo TLP3507 DIP-5
TLP3507 DIP-5 gồm:
-
LED đầu vào (Input LED)
-
Chân 2 = Anode (A)
-
Chân 3 = Cathode (K)
-
Nhận tín hiệu từ MCU hoặc mạch logic.
-
-
Triac đầu ra (Triac Driver Output)
-
Chân 5 = Gate Triac (G)
-
Chân 6 = Triac Terminal 1 (T1)
-
Chân 8 = Triac Terminal 2 (T2)
-
Khi LED sáng → Triac kích dẫn tải AC.
-
-
Cách ly quang
-
Tách biệt hoàn toàn điện áp AC tải khỏi mạch điều khiển DC.
-

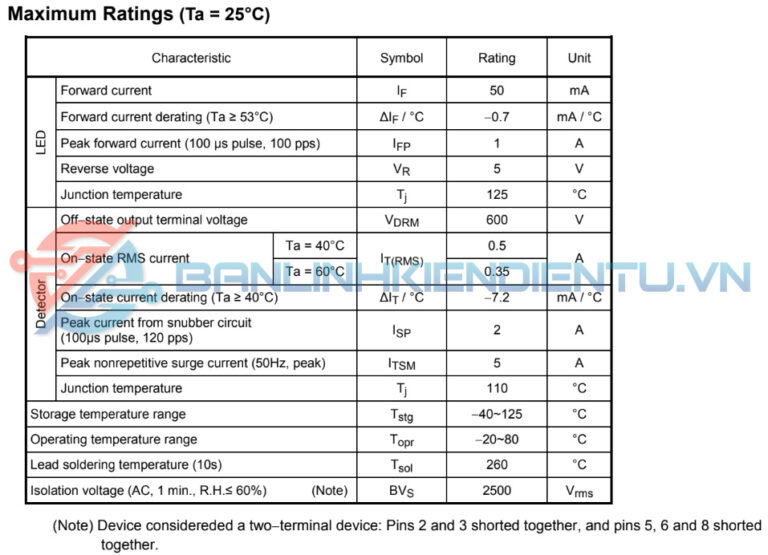

3. Thông số kỹ thuật TLP3507 DIP-5
| Thông số | Giá trị |
|---|---|
| Điện áp cách ly (VISO) | 3750 Vrms |
| Dòng Gate Triac tối đa (IG) | 10 – 50 mA |
| Điện áp Triac T1–T2 | 600 – 800 V |
| Dòng LED tối đa (IF) | 10 – 20 mA |
| Tốc độ chuyển mạch | 10 µs – 50 µs |
| Nhiệt độ hoạt động | -40°C ~ 100°C |
| Package | DIP-5 |

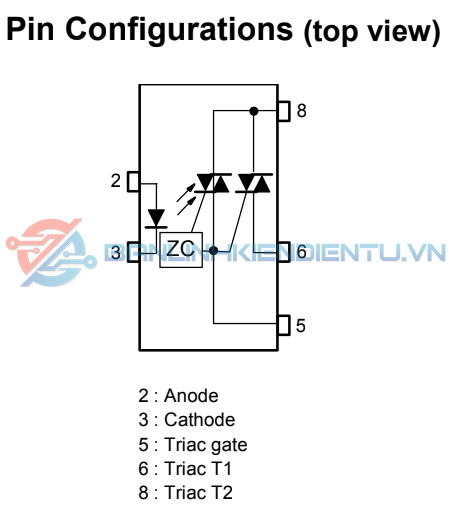

4. Kiểu chân và chức năng TLP3507 DIP-5
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 2 | A | Anode LED đầu vào |
| 3 | K | Cathode LED đầu vào |
| 5 | G | Gate Triac (kích dẫn Triac) |
| 6 | T1 | Terminal 1 Triac |
| 8 | T2 | Terminal 2 Triac |
Ghi chú:
-
Chân 2 & 3: Nhận tín hiệu logic từ MCU hoặc mạch điều khiển.
-
Chân 5,6,8: Output Triac điều khiển tải AC.
5. Chức năng linh kiện TLP3507 DIP-5
-
Cách ly tín hiệu: Giữa mạch điều khiển DC và tải AC.
-
Kích Triac AC: Điều khiển tải AC như đèn, motor, heater.
-
Bảo vệ mạch logic: Ngăn xung điện áp cao từ tải AC.
-
Đơn giản hóa mạch AC: Không cần opto + triac rời.
6. Ứng dụng TLP3507 DIP-5
-
Điều khiển đèn AC / dimmer
-
Điều khiển motor AC nhỏ
-
Relay AC cách ly
-
Bộ điều khiển tải AC từ MCU / PLC

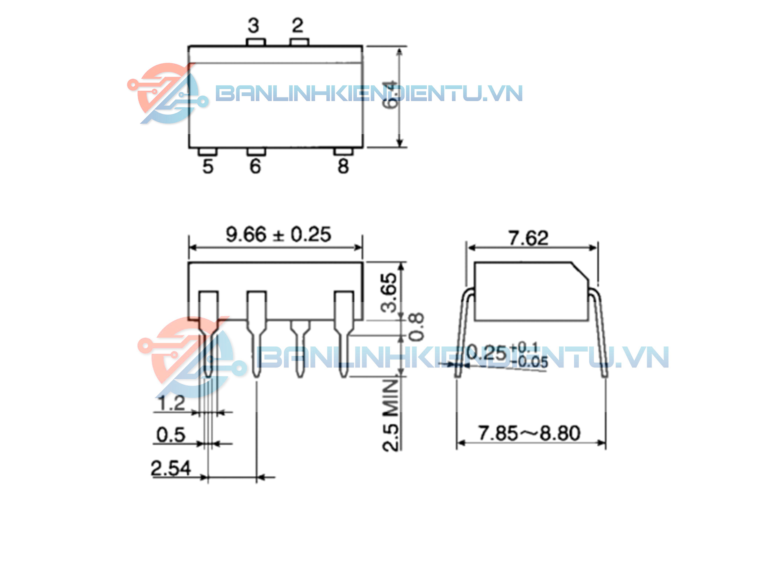

7. Kích thước TLP3507 DIP-5
-
Package: DIP-5
-
Chiều dài: ~6.5 mm
-
Chiều rộng: ~4.5 mm
-
Chiều cao: ~3.0 mm
-
Khoảng cách chân chuẩn (Pitch): 2.54 mm
8. Cách đo kiểm tra sống chết TLP3507 DIP-5
Dụng cụ: Đồng hồ vạn năng (VOM), nguồn DC 5V + điện trở 220Ω, hoặc tải AC nhỏ để kiểm tra.
Bước 1: Kiểm tra LED đầu vào
-
Đo giữa chân 2 (A) và chân 3 (K), chế độ diode → điện áp diode ~1.2V → LED sống.
-
Đảo cực đo → OL → bình thường.
Bước 2: Kiểm tra Triac đầu ra
-
Kết nối tải AC nhỏ giữa T1 (chân 6) và T2 (chân 8).
-
Cấp nguồn LED đầu vào (2/3) qua điện trở 220Ω.
-
Khi LED sáng → Triac dẫn → tải AC bật → linh kiện sống.
-
Nếu Triac không dẫn → linh kiện hỏng.
