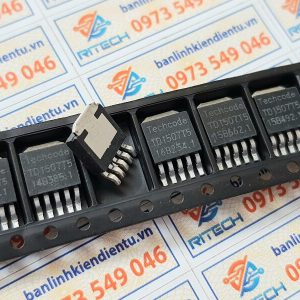

TD1507T5 TD1507T5R TO252 IC nguồn DC/DC TO-252 45V 3A

Miêu tả:

• TD1507 là một loạt các bộ điều chỉnh điện áp chuyển đổi chế độ bước xuống (buck) cố định và có thể điều chỉnh dễ sử dụng. Các thiết bị này có điện áp đầu ra cố định là 5V và phiên bản đầu ra có thể điều chỉnh được. Cả hai phiên bản đều có khả năng dẫn động tải 3A với khả năng điều tiết dòng và tải tuyệt vời.
• Yêu cầu số lượng tối thiểu các thành phần bên ngoài, các bộ điều chỉnh này dễ sử dụng và bao gồm bù tần số bên trong và bộ dao động tần số cố định.
• Điện áp đầu ra được đảm bảo dung sai ± 3% trong các điều kiện điện áp đầu vào và tải đầu ra được chỉ định. Tần số dao động được đảm bảo là ± 15%. Tính năng tắt bên ngoài được bao gồm, có dòng điện dự phòng thường là 80 μA. Các tính năng tự bảo vệ bao gồm giới hạn dòng điện giảm tần số hai giai đoạn cho công tắc đầu ra và tắt máy quá nhiệt để bảo vệ hoàn toàn trong các điều kiện sự cố.

Đặc trưng và thông số kỹ thuật:

• Đầu ra có thể điều chỉnh từ 1.23v đến 43V.
• Bộ dao động nội tần số 150KHz cố định.
• Dòng tải đầu ra đảm bảo 3A.
• Dải điện áp đầu vào lên đến 45V.
• Chế độ chờ công suất thấp, IQ thường là 80 μA.
• Khả năng tắt TTL.
• Điều chỉnh dòng và tải tuyệt vời.
• Chỉ yêu cầu 4 thành phần bên ngoài.
• Hiệu quả cao.
• Ngắt nhiệt và bảo vệ giới hạn dòng điện.

Cấu trúc bên trong:

Sơ đồ chân và chức năng các chân:

Kích thước IC:
