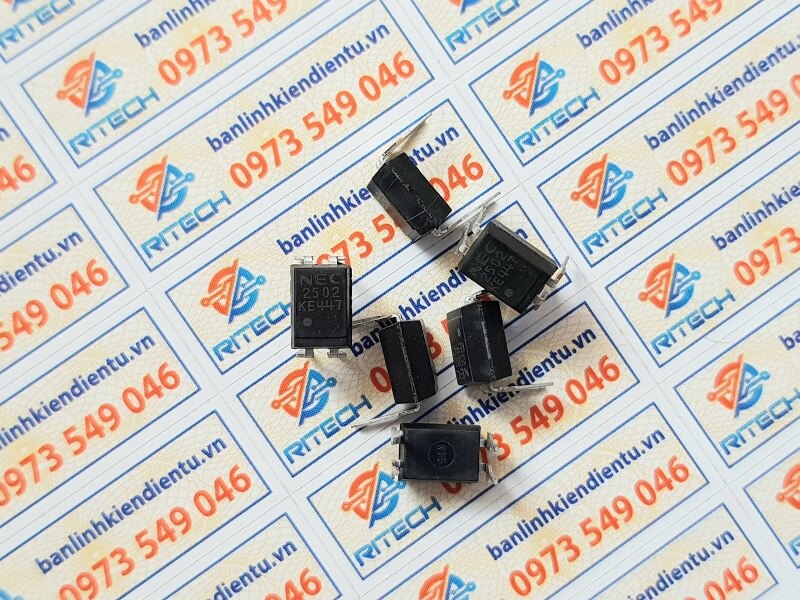

NEC 2502, PS2502-1, PS 2502 Opto Drive DIP-4

8.000₫

Đã bán: 14

Mã sản phẩm : PS2502-1

Loại linh kiện: IC

Kiểu chân: DIP-4

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T6-45

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu linh kiện NEC 2502 / PS2502-1 / PS2502

NEC PS2502 là optocoupler (bộ cách ly quang) gồm một LED hồng ngoại phát và một phototransistor thu, được sản xuất bởi NEC (nay thuộc Renesas).
Linh kiện này có độ cách ly điện áp cao, tốc độ đáp ứng nhanh, và độ tin cậy cao, thường dùng trong các mạch cách ly tín hiệu giữa phần điều khiển và phần công suất.

Các biến thể:

PS2502-1: loại đơn kênh (1 kênh quang), phổ biến nhất.
PS2502-2, PS2502-4: loại 2 kênh hoặc 4 kênh trong cùng một vỏ.
NEC 2502: ký hiệu tương tự PS2502, cùng cấu trúc và chức năng.

2. Cấu tạo linh kiện PS2502

Bên trong linh kiện gồm hai phần chính, được cách ly bằng lớp nhựa quang học:

Phần phát (Input Side)
- Là diode LED phát hồng ngoại (Infrared LED).
- Khi có dòng điện đi qua, LED phát ra ánh sáng hồng ngoại.
Phần thu (Output Side)
- Là phototransistor silicon đặt đối diện LED.
- Khi nhận ánh sáng từ LED, transistor dẫn dòng.
- Khi LED tắt, transistor ngắt → tín hiệu được truyền qua ánh sáng, không qua điện.

Cấu trúc này cho phép cách ly điện áp cao (lên đến vài nghìn volt) giữa hai mạch điện khác nhau.

3. Thông số kỹ thuật PS2502

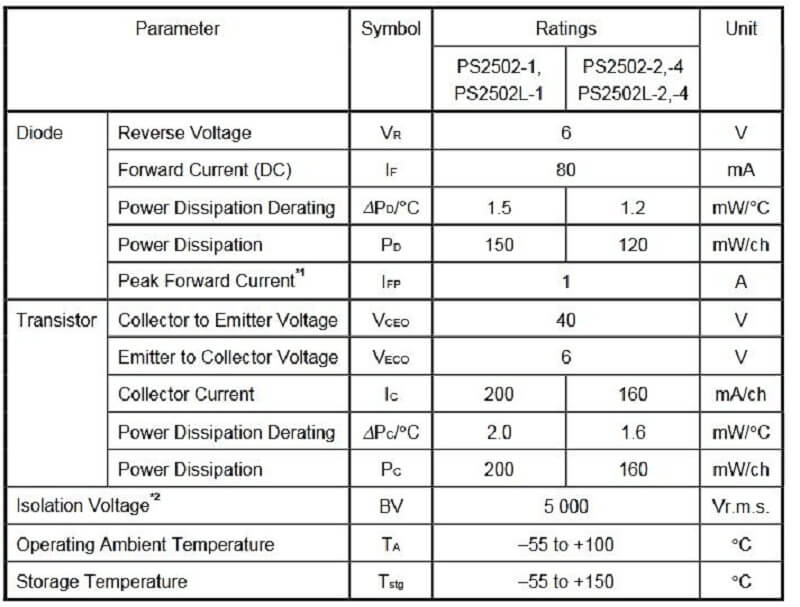

Bang thong so PS2502 2 1

Thông số kỹ thuật	Giá trị định danh
Điện áp cách ly tối đa	5000 Vrms
Dòng LED thuận tối đa (IF max)	50 mA
Dòng LED hoạt động	5 – 20 mA
Điện áp thuận LED (VF)	1.2 – 1.4 V
Điện áp ngược LED (VR)	6 V
Điện áp C–E tối đa (VCEO)	80 V
Dòng Collector tối đa (IC)	50 mA
Điện áp C–E bão hòa (VCEsat)	0.2 V (IC = 2 mA)
CTR (Current Transfer Ratio)	50% – 600% (tùy phiên bản)
Độ trễ tín hiệu (Switching Time)	2 – 10 µs
Nhiệt độ làm việc	–55°C → +100°C
Kiểu chân	DIP-4 xuyên lỗ

🔹 CTR (Current Transfer Ratio) là tỷ lệ giữa dòng đầu ra (IC) và dòng đầu vào (IF).
PS2502 có nhiều loại CTR khác nhau, dùng cho từng mục đích: loại thấp cho mạch nhanh, loại cao cho điều khiển công suất.

4. Kiểu chân và chức năng

Theo sơ đồ chân tiêu chuẩn DIP-4:

Chân	Ký hiệu	Chức năng
1	Anode	Cực dương của LED hồng ngoại
2	Cathode	Cực âm của LED hồng ngoại
3	Emitter	Cực phát của phototransistor
4	Collector	Cực thu của phototransistor

Hai chân 1–2 thuộc phần LED phát, và hai chân 3–4 thuộc phần transistor thu.
Các phần này hoàn toàn cách ly bằng lớp vật liệu quang học.

5. Chức năng và nguyên lý hoạt động

Nguyên lý hoạt động:

Khi có dòng điện chạy qua LED (chân 1–2), LED phát ánh sáng hồng ngoại.
Ánh sáng này chiếu vào phototransistor (chân 4–3).
Khi có ánh sáng → transistor dẫn dòng (điện áp giữa 4–3 giảm).
Khi không có ánh sáng → transistor ngắt → dòng bị cắt.
Tín hiệu được truyền đi bằng ánh sáng, không có kết nối điện, giúp cách ly hoàn toàn.

Chức năng:

Truyền tín hiệu giữa hai mạch điện áp khác nhau.
Cách ly bảo vệ vi điều khiển, IC logic khỏi điện áp cao hoặc nhiễu.
Đóng cắt tín hiệu điều khiển transistor, MOSFET, rơ-le, triac…
Chuyển đổi tín hiệu logic giữa hai mức điện áp (ví dụ 5V ↔ 12V).

6. Ứng dụng của PS2502

Cách ly tín hiệu giữa mạch logic và mạch công suất.
Nguồn xung (SMPS) – phần phản hồi điện áp.
Điều khiển rơ-le, transistor hoặc MOSFET.
Truyền tín hiệu trong PLC, Arduino, máy CNC, thiết bị công nghiệp.
Hệ thống bảo vệ, cảnh báo, đo lường điện áp cao.
Giao tiếp tín hiệu giữa mạch số và tương tự.

7. Kích thước vỏ linh kiện (DIP-4)

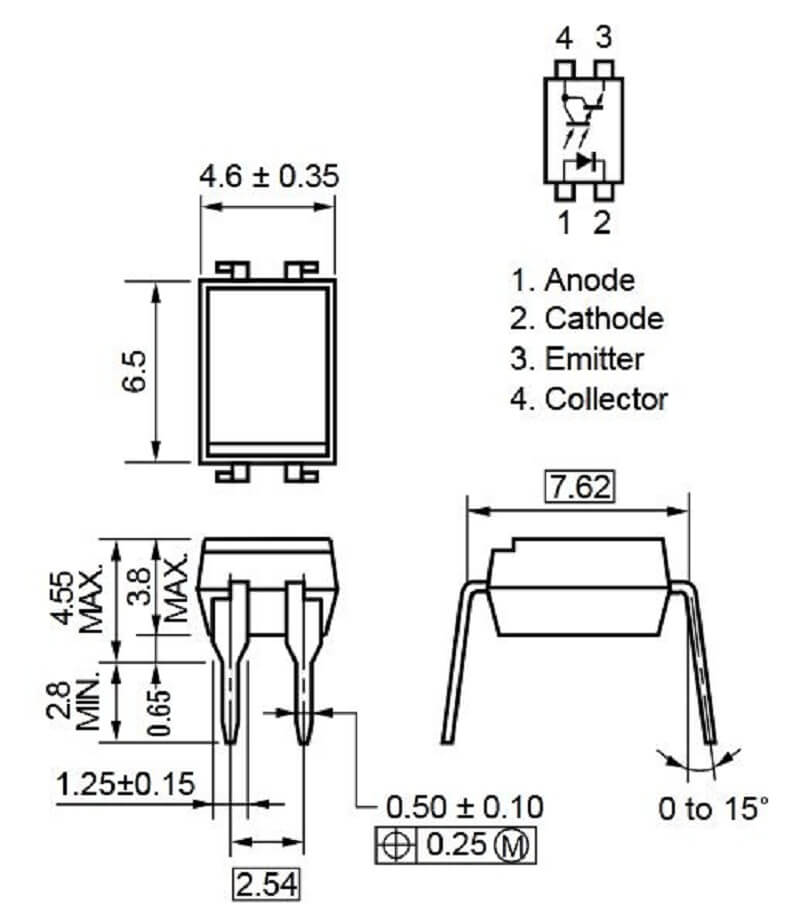

Kich thuoc PS2502 2

Ký hiệu	Giá trị định danh
Chiều dài thân	6.5 mm
Chiều rộng thân	4.6 ± 0.35 mm
Chiều cao	4.55 mm (tối đa)
Khoảng cách hàng chân	7.62 mm
Bước chân (Pin pitch)	2.54 mm
Chiều dài chân	2.8 – 3.8 mm
Đường kính chân	0.5 ± 0.1 mm
Góc nghiêng chân	0° – 15°

Vỏ nhựa epoxy đen, cách điện cao, dễ hàn và phù hợp lắp trên bo mạch chuẩn 2.54 mm.

8. Cách kiểm tra sống/chết PS2502

Dụng cụ:

Đồng hồ vạn năng.
Nguồn DC 5V.
Điện trở hạn dòng 330 – 470 Ω.

Bước 1: Kiểm tra LED phát

Dùng thang đo diode.
Que đỏ → chân 1 (Anode), que đen → chân 2 (Cathode).
Nếu hiển thị điện áp rơi 1.1–1.3V → LED tốt.
Nếu không hiển thị hoặc 0V → LED hỏng.

Bước 2: Kiểm tra phần transistor

Cấp nguồn 5V qua điện trở 330 Ω cho LED (chân 1–2).
Dùng đồng hồ đo giữa chân 4 (Collector) và 3 (Emitter).
- Khi LED sáng → điện trở giảm (vài trăm Ω).
- Khi LED tắt → điện trở tăng cao (>1 MΩ).
Nếu không thay đổi → transistor hỏng.
