P9NK70ZFP TO-220F P9NK70 PowerMESH MOSFET THÁO MÁY

Ritech.vn là đơn vị chuyên cung cấp Mosfet P9NK70ZFP được trực tiếp các kĩ thuật lành nghề bên shop đo đạc, kiểm tra kỹ càng nhằm mang lại chất lượng sản phẩm tốt nhất cho quý khách hàng.

Giới thiệu

Dòng SuperMESHTM có được thông qua một tối ưu hóa tối đa dải được thiết lập tốt của ST- bố cục PowerMESHTM dựa trên. Ngoài việc đẩy sức đề kháng giảm đáng kể, cần phải đặc biệt chú ý vi để đảm bảo khả năng dv/dt rất tốt cho các ứng dụng đòi hỏi khắt khe nhất. Chuỗi như vậy phức tạp ments ST đầy đủ các MOSFET điện áp cao trong- bao gồm các sản phẩm MDmeshTM mang tính cách mạng.

Mô tả

• Chỉ định loại: STP9NK70ZFP
• Mã đánh dấu: P9NK70ZFP
• Loại Transistor: MOSFET
• Loại kênh điều khiển: N -Channel
• Tản điện tối đa (Pd): 35 W
• Điện áp nguồn xả tối đa |Vds|: 700 V
• Điện áp nguồn cổng tối đa |Vgs|: 30 V
• Điện áp ngưỡng cổng tối đa |Vgs(th)|: 4,5 V
• Dòng xả tối đa |Id|: 7,5 A
• Nhiệt độ tiếp giáp tối đa (Tj): 150 °C
• Tổng phí cổng (Qg): 48 nC
• Thời gian tăng (tr): 17 nS
• Điện dung nguồn thoát nước (Cd): 143 pF
• Điện trở trạng thái nguồn xả tối đa (Rds): 1,2 Ohm
• Đóng gói: TO220FP

Ứng dụng

• Chuyển điện cao, tốc độ cao

• Lý tưởng cho nguồn điện ngoại tuyến, bộ điều khiển và PFC.

Xem thêm: Các sản phẩm Mosfet khác

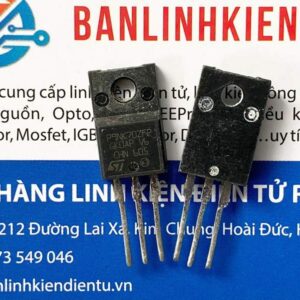

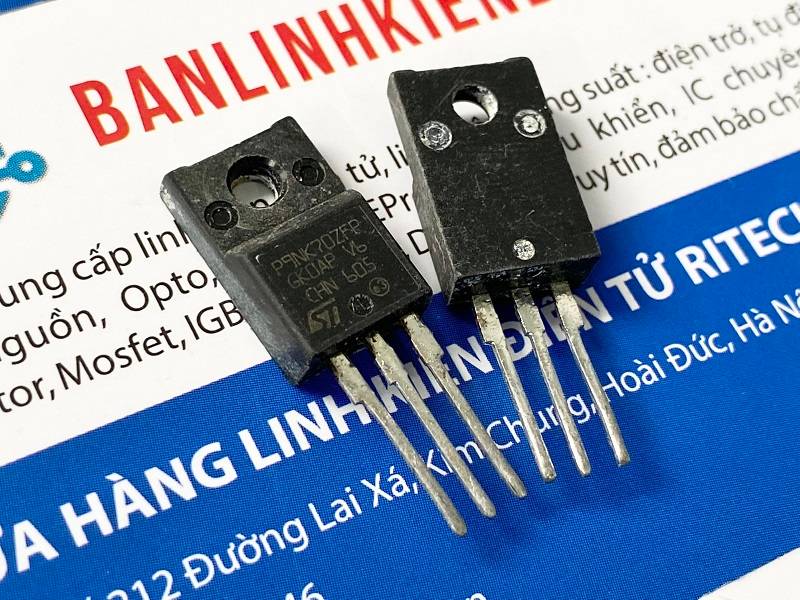

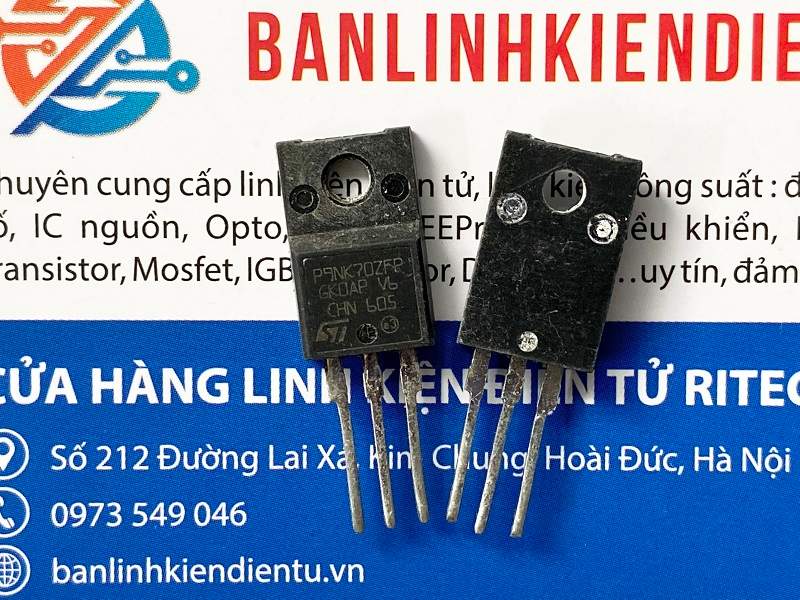

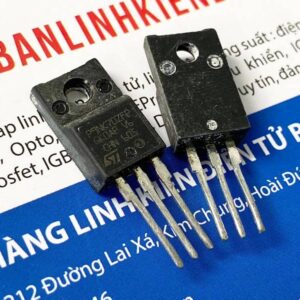

Hình ảnh sản phẩm

Thông số kỹ thuật của Mosfet P9NK70ZFP

Sơ đồ chân

Kích thước của Mosfet P9NK70ZFP
