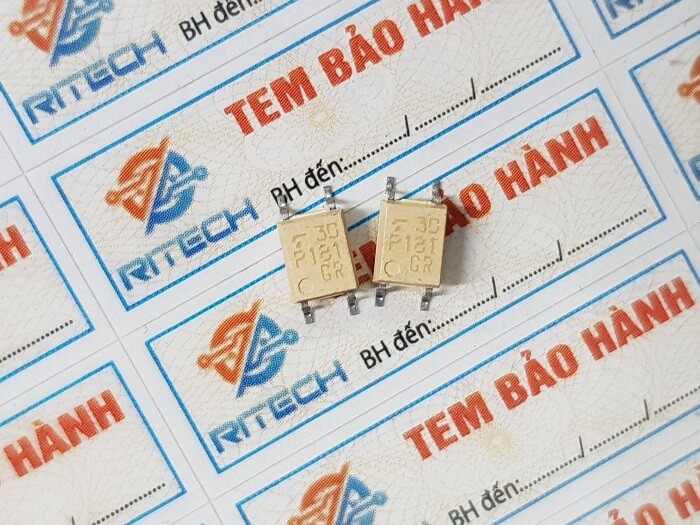

🧩 1. Giới thiệu linh kiện TLP181 (P181, TLP-181 Opto Driver SOP-4)
TLP181 là optocoupler (bộ cách ly quang) loại transistor đầu ra, sản xuất bởi Toshiba.
Linh kiện này có nhiệm vụ cách ly điện áp và truyền tín hiệu quang học giữa mạch điều khiển logic (phía LED) và mạch công suất (phía transistor).
TLP181 thường dùng trong các ứng dụng như:
-
Nguồn xung (SMPS)
-
Bộ điều khiển công nghiệp (PLC)
-
Giao tiếp MCU–tải công suất
-
Thiết bị điện tử dân dụng & đo lường

⚙️ 2. Cấu tạo và nguyên lý hoạt động
Bên trong TLP181 gồm hai phần tách biệt:
| Phần phát (Input) | Phần thu (Output) |
|---|---|
| LED hồng ngoại (Infrared LED) | Phototransistor silicon |
Nguyên lý:
-
Khi dòng điện chạy qua LED, ánh sáng hồng ngoại phát ra chiếu vào transistor quang.
-
Transistor dẫn dòng, cho phép tín hiệu truyền qua cách ly quang học.
-
Khi LED tắt → transistor ngắt → tín hiệu đầu ra ngừng.
=> Giúp truyền tín hiệu điều khiển mà không có dòng điện trực tiếp giữa hai mạch.

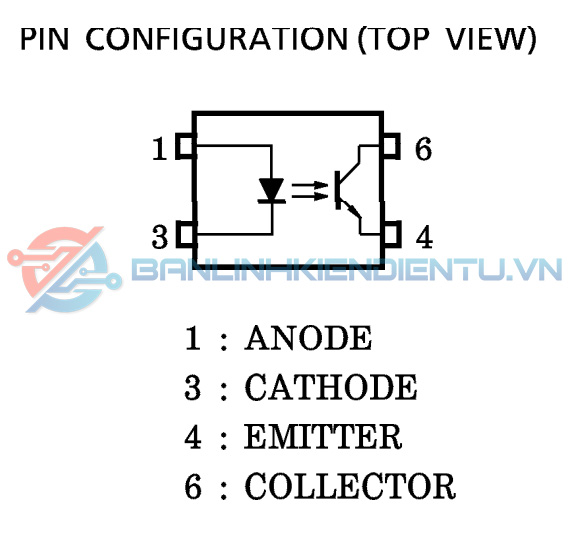

📐 3. Kiểu chân và chức năng (SOP-4)

| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | Anode | Cực dương LED phát (đầu vào) |
| 2 | Cathode | Cực âm LED phát |
| 3 | Emitter | Cực phát transistor đầu ra |
| 4 | Collector | Cực thu transistor đầu ra |
🔹 Gói linh kiện: SOP-4 (Surface Mount Package)
🔹 Khoảng cách hàng chân: 7.62 mm
🔹 Bước chân: 2.54 mm

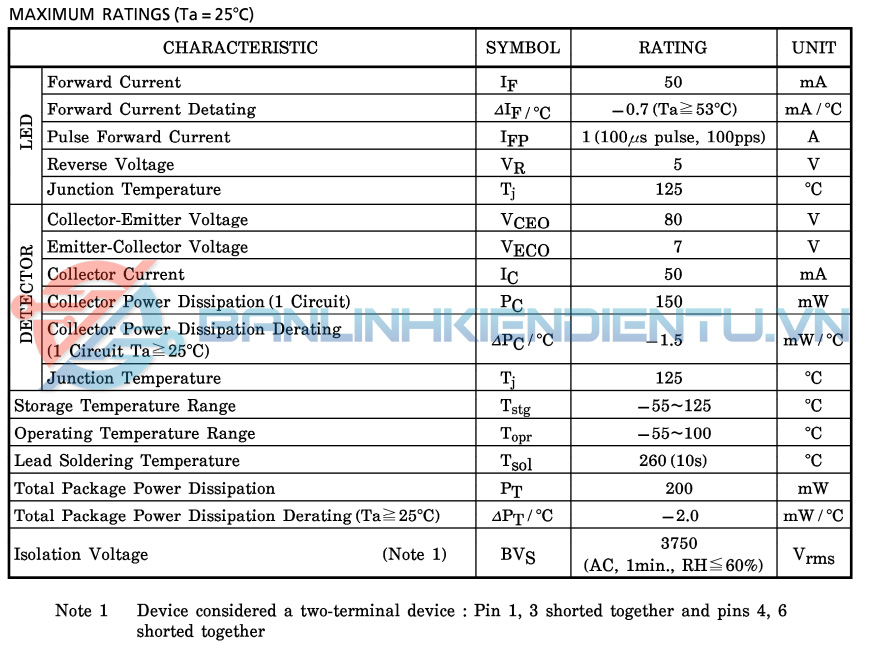

📊 4. Thông số kỹ thuật điện

| Thông số | Giá trị điển hình | Đơn vị |
|---|---|---|
| Điện áp cách ly tối đa (V<sub>ISO</sub>) | 3 750 | Vrms |
| Điện áp thuận LED (V<sub>F</sub>) | 1.2 – 1.4 | V |
| Dòng LED hoạt động | 5 – 10 | mA |
| Dòng LED cực đại (I<sub>Fmax</sub>) | 50 | mA |
| Điện áp ngược LED (V<sub>R</sub>) | 5 | V |
| Điện áp cực đại C–E (V<sub>CEO</sub>) | 80 | V |
| Dòng Collector cực đại (I<sub>C</sub>) | 50 | mA |
| Điện áp bão hòa C–E (V<sub>CEsat</sub>) | 0.1 – 0.2 | V |
| Tỷ lệ truyền dòng (CTR) | 50% – 600% | — |
| Thời gian đáp ứng (t<sub>r</sub>/t<sub>f</sub>) | 3 – 10 | µs |
| Nhiệt độ hoạt động | –55 → +110 | °C |
⚡ 5. Chức năng của linh kiện
-
Cách ly tín hiệu điện áp cao giữa khối điều khiển và khối công suất.
-
Bảo vệ vi điều khiển (MCU, PLC, logic IC) khỏi xung điện, nhiễu và quá áp.
-
Truyền tín hiệu điều khiển logic qua môi trường nhiễu điện từ mạnh.
-
Dẫn hoặc ngắt transistor đầu ra theo trạng thái LED đầu vào.
🧠 6. Ứng dụng thực tế
| Lĩnh vực | Ứng dụng cụ thể |
|---|---|
| Nguồn xung (SMPS) | Truyền phản hồi điều khiển điện áp |
| Điều khiển công nghiệp (PLC, I/O) | Cách ly ngõ vào/ra logic |
| Điện tử dân dụng | Cách ly tín hiệu trong mạch âm thanh, cảm biến |
| Bảo vệ mạch điều khiển | Chống nhiễu, chống xung áp ngược |
| Điều khiển relay, MOSFET, Triac | Kích điều khiển tải AC/DC qua mạch cách ly |

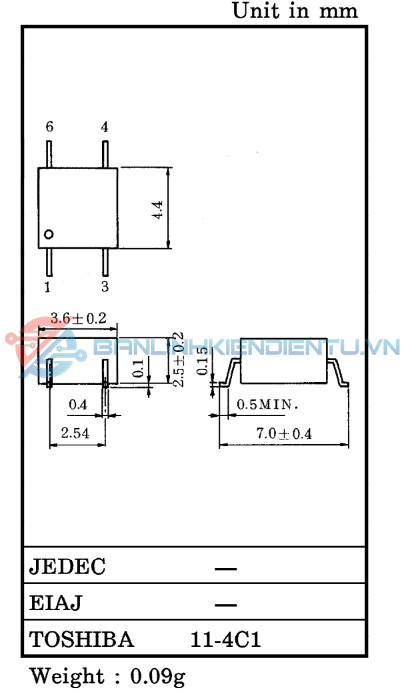

📏 7. Kích thước vật lý (Package Dimensions)

| Thông số | Kích thước (mm) |
|---|---|
| Chiều dài thân | 6.5 ± 0.3 |
| Chiều rộng thân | 4.6 ± 0.3 |
| Chiều cao | 2.5 ± 0.2 |
| Khoảng cách hàng chân | 7.62 |
| Bước chân | 2.54 |
| Chiều dài chân | 2.8 – 3.5 |
| Góc cong chân | 0° – 15° |
| Chất liệu vỏ | Nhựa epoxy đen, cách điện cao |
🧰 8. Cách đo – kiểm tra sống/chết
🔹 (1) Kiểm tra LED phát
-
Dùng đồng hồ vạn năng thang diode.
-
Que đỏ vào chân 1 (Anode), que đen vào 2 (Cathode).
-
Nếu hiện điện áp rơi 1.1–1.3V → LED tốt.
-
Nếu không hiển thị → LED đứt hoặc hỏng.
-
🔹 (2) Kiểm tra transistor thu
-
Cấp nguồn 5V qua điện trở 330Ω vào LED (chân 1–2).
-
Đo điện trở giữa Collector (4) và Emitter (3):
-
LED sáng → điện trở giảm (vài trăm Ω).
-
LED tắt → điện trở tăng (hàng trăm kΩ – MΩ).
-
-
Nếu không đổi → transistor hỏng.
🔹 (3) Kiểm tra rò
-
Khi LED tắt, đo điện trở giữa 3–4.
-
Nếu <100 kΩ → transistor rò → linh kiện hỏng.
-
