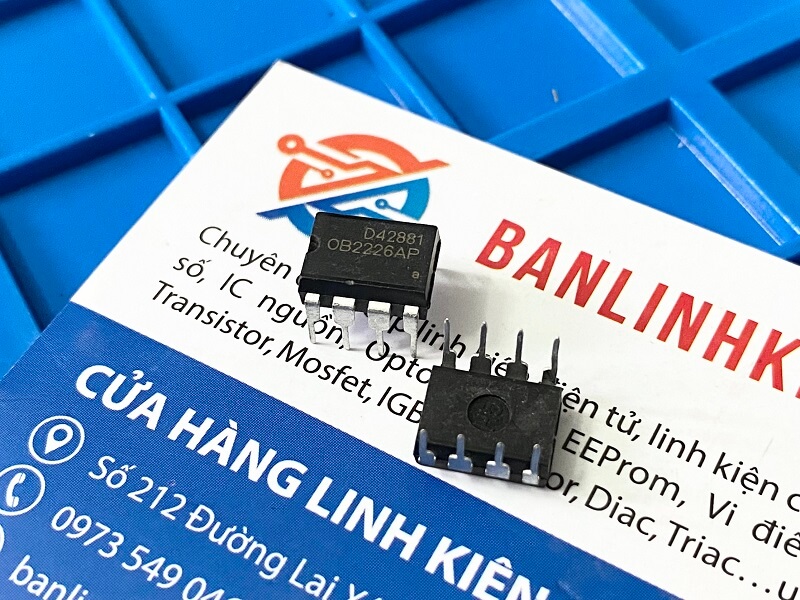

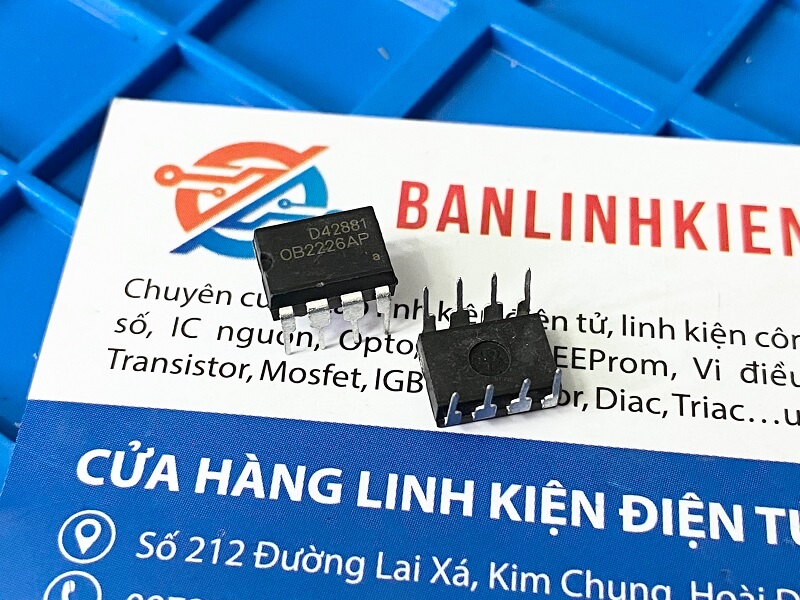

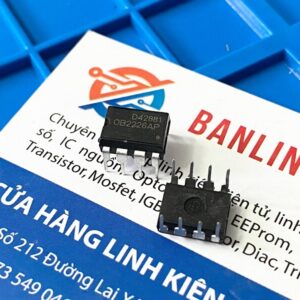

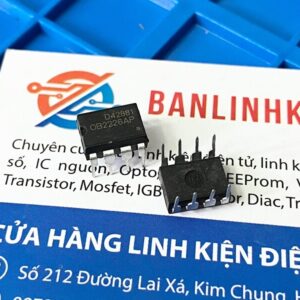

OB2226AP, OB2226 IC chuyên dụng DIP-8

OB2226AP là một IC chuyên dụng được thiết kế để hoạt động trong các mạch điều khiển nguồn, đặc biệt là trong các ứng dụng chuyển mạch (SMPS) (Switching Mode Power Supply). IC này thuộc dòng IC điều khiển PWM (Pulse Width Modulation) của OBI (Oki Semiconductor), với mục đích tối ưu hóa các mạch điều chỉnh điện áp trong các ứng dụng như bộ nguồn chuyển mạch, bộ sạc và các thiết bị điện tử công suất thấp.

Thông tin chi tiết về IC OB2226AP (DIP-8)

---

🔷 1. Giới thiệu OB2226AP, OB2226 IC chuyên dụng DIP-8

OB2226AP là một IC điều khiển PWM chuyên dụng, được thiết kế cho các mạch nguồn chuyển mạch (SMPS). IC này hỗ trợ các chế độ điều khiển như Flyback và Forward cho các mạch điều chỉnh điện áp ổn định trong các ứng dụng điện tử, bộ nguồn cho các thiết bị công suất nhỏ hoặc trung bình. Gói DIP-8 giúp IC dễ dàng lắp đặt trên các bo mạch điện tử.

Các tính năng chính của OB2226AP:

• Điều khiển PWM: Điều chỉnh độ rộng xung để tạo ra điện áp đầu ra ổn định.

• Điện áp đầu vào: Từ 8V đến 25V (tùy vào ứng dụng).

• Điện áp đầu ra: Có thể điều chỉnh theo mạch và ứng dụng, thường từ 5V đến 15V.

• Gói DIP-8: Gói DIP-8 dễ dàng lắp đặt và có khả năng chịu nhiệt tốt.

---

🔷 2. Cấu tạo

• Chất liệu bán dẫn: IC OB2226AP sử dụng công nghệ bán dẫn MOSFET hoặc các thành phần bán dẫn khác để điều khiển xung PWM.

• Gói DIP-8: Gói DIP-8 giúp IC có thể lắp vào các bo mạch điện tử với 8 chân và tản nhiệt tốt hơn khi cần thiết.

• Chân kết nối: IC OB2226AP có 8 chân, bao gồm các chân cấp nguồn, điều khiển và bảo vệ.

---

🔷 3. Thông số kỹ thuật

• Điện áp đầu vào (Vin): Từ 8V đến 25V.

• Điện áp đầu ra (Vout): Điều chỉnh tùy vào ứng dụng, nhưng có thể điều chỉnh điện áp đầu ra từ 5V đến 15V.

• Dòng đầu ra (Iout): Dòng tối đa tùy thuộc vào thiết kế mạch, thông thường có thể đạt đến 2A.

• Tần số PWM: Khoảng 100kHz đến 200kHz.

• Chế độ điều khiển: Flyback và Forward.

• Bảo vệ: IC có tính năng bảo vệ ngắn mạch, quá nhiệt và quá dòng.

---

🔷 4. Kiểu chân & chức năng chân

Dưới đây là sơ đồ và chức năng của các chân trên IC OB2226AP (DIP-8):

• Chân 1: Nguồn cung cấp (VDD)
• Chân 2: Chân điều khiển (CS)
• Chân 3: Chân feedback (FB)
• Chân 4: GND
• Chân 5: Chân điều khiển (RT)
• Chân 6: Chân hoạt động (SW)
• Chân 7: Chân khởi động (START)
• Chân 8: Chân bảo vệ (OVP)

---

🔷 5. Chức năng linh kiện

• Điều khiển PWM: OB2226AP điều khiển độ rộng xung để điều chỉnh điện áp đầu ra trong mạch nguồn chuyển mạch.

• Chế độ hoạt động Flyback và Forward: IC hỗ trợ các chế độ điều khiển flyback và forward cho các ứng dụng khác nhau trong các mạch nguồn chuyển mạch.

• Bảo vệ mạch: IC tích hợp bảo vệ ngắn mạch, bảo vệ quá dòng và bảo vệ quá nhiệt, giúp bảo vệ mạch khỏi các sự cố.

• Điều chỉnh điện áp ổn định: IC giúp duy trì điện áp đầu ra ổn định trong các ứng dụng yêu cầu nguồn điện ổn định.

---

🔷 6. Ứng dụng

• Nguồn cung cấp cho các thiết bị điện tử: OB2226AP cung cấp nguồn điện ổn định cho các hệ thống vi xử lý, bộ sạc, bộ điều khiển, và các thiết bị điện tử tiêu thụ điện năng ổn định.

• Bộ nguồn chuyển mạch: Sử dụng trong các mạch flyback hoặc forward để tạo nguồn điện ổn định cho các thiết bị điện tử.

• Điều khiển động cơ: Dùng trong các ứng dụng điều khiển động cơ nhỏ hoặc mạch điều khiển thiết bị điện.

• Hệ thống năng lượng tái tạo: Sử dụng trong các hệ thống nguồn từ năng lượng mặt trời hoặc gió, giúp ổn định điện áp đầu ra.

---

🔷 7. Kích thước

IC OB2226AP sử dụng gói DIP-8 với 8 chân, giúp dễ dàng lắp vào các bo mạch điện tử.

• Kích thước chuẩn DIP-8: Khoảng 9.6mm x 4.4mm.

• Khoảng cách giữa các chân: 2.54mm.

---

🔷 8. Cách đo đạc kiểm tra

1. Kiểm tra điện áp đầu vào (Vin):

   • Dùng đồng hồ vạn năng đo điện áp tại chân Vcc (chân 1) và GND (chân 2). Đảm bảo điện áp đầu vào nằm trong khoảng yêu cầu (8V đến 25V).

2. Kiểm tra điện áp đầu ra (Vout):

   • Dùng đồng hồ vạn năng để đo điện áp tại chân Output (chân 6). Kiểm tra xem điện áp có đạt giá trị ổn định không, tùy thuộc vào thiết kế mạch.

3. Kiểm tra tín hiệu phản hồi:

   • Kiểm tra tín hiệu tại chân Feedback (chân 4) để đảm bảo mạch điều chỉnh điện áp chính xác.

4. Kiểm tra cảm biến dòng điện:

   • Dùng thiết bị đo dòng điện để kiểm tra chân Current Sense (chân 7), đảm bảo IC giám sát dòng điện trong mạch và bảo vệ quá dòng hiệu quả.
