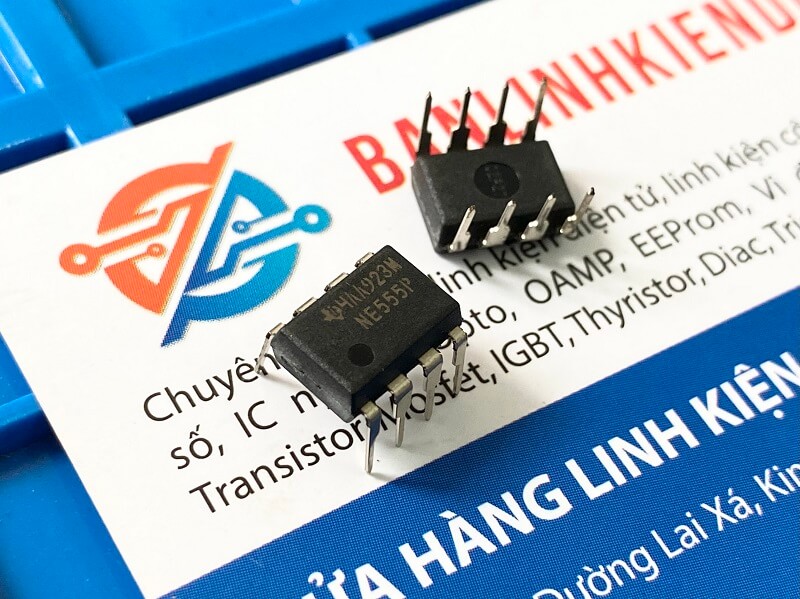

IC NE555P NE555 Tạo Xung Dao Động DIP-8 hàng nhập khẩu

1. Giới thiệu IC555

NE555 là IC định thời (Timer IC) rất nổi tiếng, được phát triển từ năm 1972 và đến nay vẫn được sử dụng rộng rãi.
Nó có khả năng tạo ra dao động xung vuông, trễ thời gian chính xác, PWM với chi phí rẻ và độ tin cậy cao.

NE555 có 3 chế độ hoạt động chính:

• Monostable (một ổn): tạo xung đơn khi có tín hiệu kích.

• Astable (dao động tự do): tạo dao động xung vuông liên tục.

• Bistable (hai ổn): hoạt động như flip-flop, có 2 trạng thái ổn định.

2. Cấu tạo & Chân IC555(DIP-8)

Bên trong NE555 gồm:

• 2 bộ so sánh điện áp.

• 1 Flip-Flop RS.

• 1 tầng transistor xả.

• Mạch chia điện áp 3 điện trở 5 kΩ.

Sơ đồ chân (DIP-8):

1. GND: Nối mass.

2. TRIGGER: Kích hoạt, khi < 1/3 Vcc → đầu ra chuyển mức cao.

3. OUTPUT: Ngõ ra xung (High/Low).

4. RESET: Đặt lại (mức thấp sẽ reset IC).

5. CONTROL VOLTAGE: Điện áp điều khiển ngưỡng (thường nối mass qua tụ 10 nF để chống nhiễu).

6. THRESHOLD: Ngõ vào so sánh với mức 2/3 Vcc, khi vượt qua → đầu ra về Low.

7. DISCHARGE: Nối transistor xả, dùng để xả tụ định thời.

8. VCC: Nguồn nuôi (+4.5V đến +15V).

3. Thông số kỹ thuật của IC555

• Điện áp nguồn (Vcc): 4.5 – 16 V.

• Dòng ngõ ra (Iout): tối đa 200 mA.

• Tần số dao động tối đa: ~500 kHz.

• Nhiệt độ hoạt động: –55 đến +125 °C.

• Đóng gói: DIP-8, SOIC-8, TSSOP.

4. Chức năng của IC555

• Tạo xung dao động vuông (Astable).

• Tạo trễ thời gian (Monostable).

• Làm Flip-Flop (Bistable).

• Điều chế độ rộng xung (PWM).

• Tạo sóng clock cho mạch số.

5. Ứng dụng của IC555

• Bộ dao động, phát xung clock.

• Bộ định thời trễ on/off.

• Bộ điều chế PWM điều khiển tốc độ động cơ, độ sáng LED.

• Mạch nhấp nháy LED, còi báo động.

• Điều khiển tần số trong thiết bị điện tử.

6. Cách kiểm tra IC555

• Đo nguồn VCC – GND: đảm bảo 5–15V.

• Kích TRIGGER thấp → OUTPUT lên mức cao.

• Nạp/xả tụ ở THRESHOLD & DISCHARGE → quan sát dao động OUTPUT.

• Nếu không có dao động hoặc OUTPUT cố định → IC hỏng.

7. Kích thước IC555 (gói DIP-8)

• Chiều dài: ~9.8 mm.

• Chiều rộng: ~7.5 mm.

• Chiều cao: ~3.5 mm.

• Khoảng cách chân: 2.54 mm chuẩn IC DIP.
