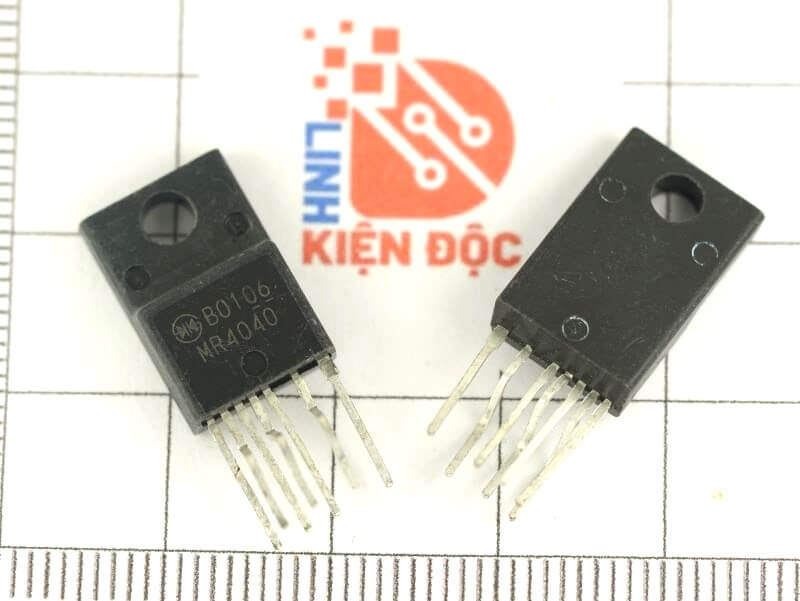

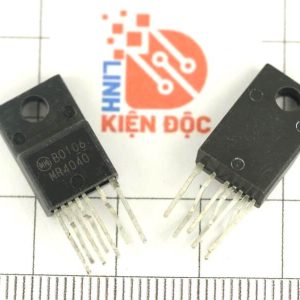

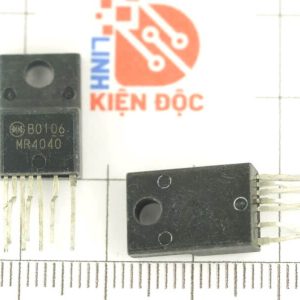

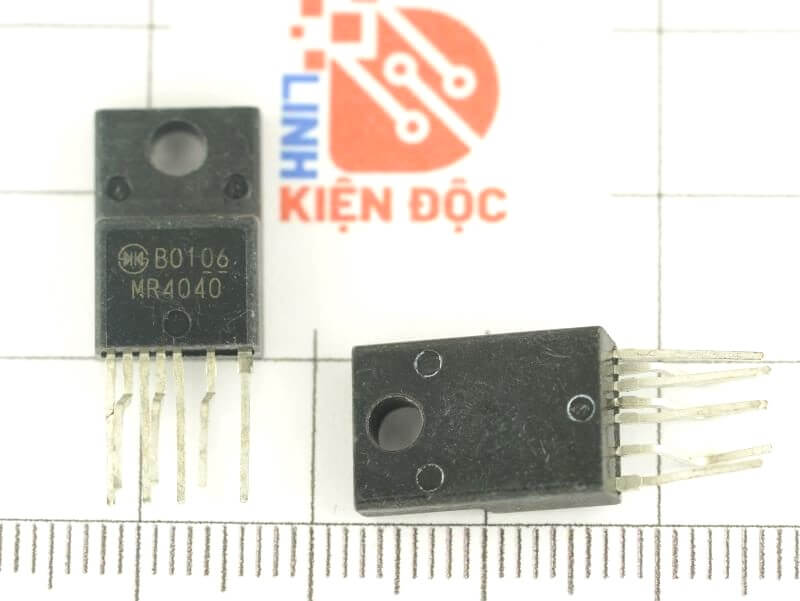

⚙️ MR4040, MR 4040 IC NGUỒN TÍCH HỢP TO-220F-7

---

🔷 1. GIỚI THIỆU

IC nguồn MR4040 là IC điều khiển nguồn xung tích hợp MOSFET công suất cao, được sử dụng trong các mạch nguồn chuyển mạch (SMPS) của tivi, đầu đĩa, adapter và thiết bị điện tử dân dụng.

MR4040 nổi bật với khả năng chịu điện áp cao, hoạt động ổn định, hiệu suất cao và có đầy đủ các tính năng bảo vệ nội bộ.

---

🔷 2. CẤU TẠO

Bên trong MR4040 tích hợp:

• Bộ dao động PWM điều khiển chính xác.

• MOSFET công suất chịu điện áp cao (650V).

• Mạch khởi động nội, giới hạn dòng, bảo vệ nhiệt, bảo vệ quá áp.
  IC được đóng gói trong vỏ TO-220F-7 giúp tản nhiệt tốt, phù hợp với mạch nguồn công suất trung bình.

---

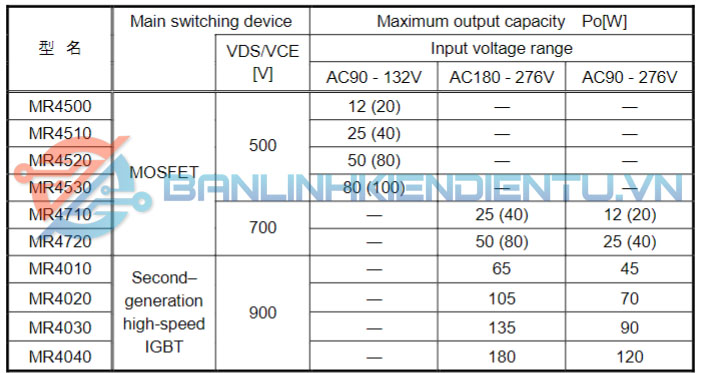

🔷 3. THÔNG SỐ KỸ THUẬT

---

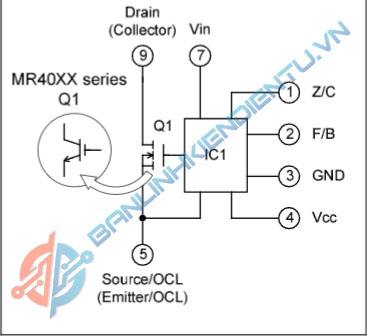

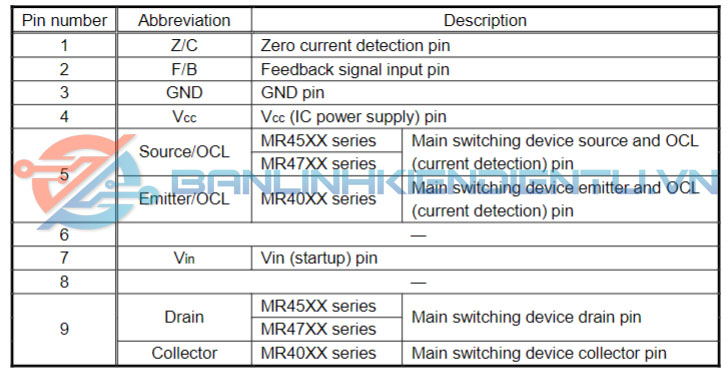

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (TO-220F-7)

---

🔷 5. CHỨC NĂNG LINH KIỆN

• Ổn định điện áp đầu ra nhờ mạch hồi tiếp FB.

• Điều khiển và đóng cắt nguồn tần số cao với hiệu suất lớn.

• Bảo vệ quá dòng, quá áp, quá nhiệt.

• Giảm linh kiện ngoài, tối ưu hóa mạch nguồn và tăng độ tin cậy.

---

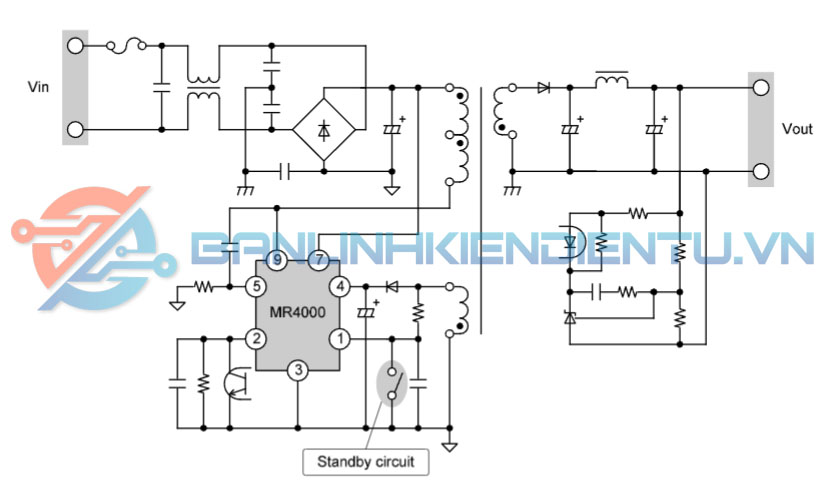

🔷 6. ỨNG DỤNG

• Nguồn tivi LCD, LED, đầu DVD, đầu kỹ thuật số.

• Bộ nguồn adapter, nguồn thiết bị dân dụng.

• Nguồn điều khiển công nghiệp nhỏ.

• Thay thế tương đương cho MR4010, MR4020, MR4030, MA4520, STR-W6756…

---

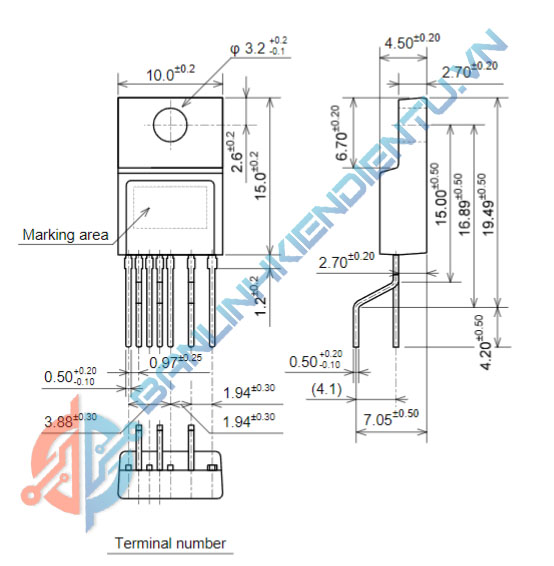

🔷 7. KÍCH THƯỚC

Dạng vỏ TO-220F-7, cách điện hoàn toàn, dễ lắp tản nhiệt:

• Khoảng cách chân: 2.54 mm

• Chiều cao thân: ~15 mm

• Chiều rộng thân: ~10 mm

• Có lỗ gắn tản nhiệt kim loại phía trên.

---

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

1. Đo MOSFET tích hợp: kiểm tra chập Drain–Source bằng thang diode.

2. Đo trở kháng VCC–GND: bình thường vài trăm Ω.

3. Cấp nguồn thử 12–15V vào VCC – GND: kiểm tra dao động tại DRV.

4. Kiểm tra phản hồi FB: khi tải thay đổi.

5. Nếu MOSFET chập hoặc không dao động → IC hỏng.

Datasheet MR4040
